DEPOSE ET REPOSE

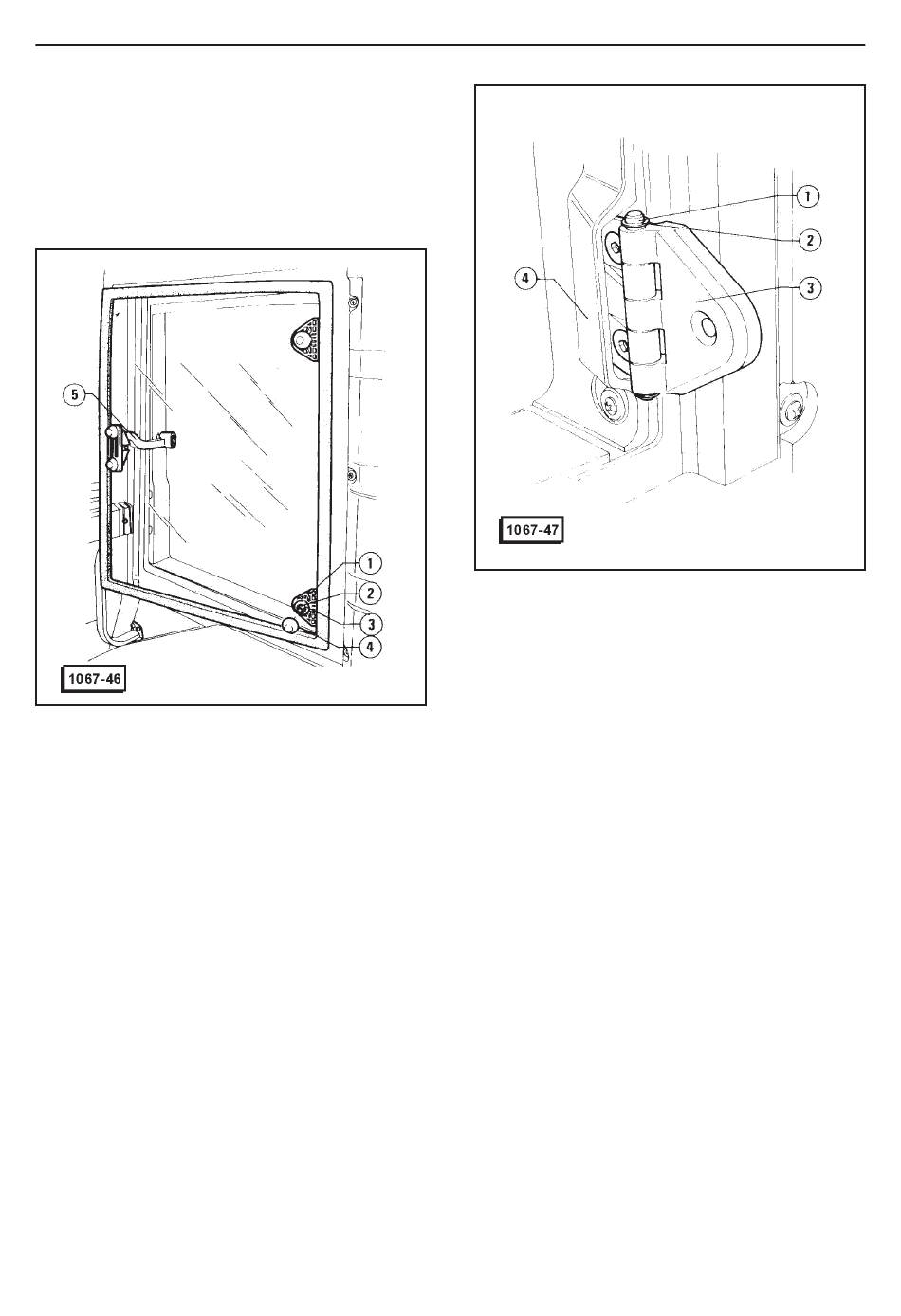

1. Enlever les deux capuchons 4 des écrous de fixage
de la fenêtre aux charnières postérieures 1.
2. En soutenant la fenêtre, dévisser les deux écrous 2
et enlever les rondelles 3. Désengager la poignée de
blocage 5 du pivot sur le montant et enlever la fenêtre.
1 - Charnière postérieure
2 - Ecrou
3 - Rondelle
4 - Capuchon
5 - Poignée de blocage fenêtre
3. Se référant à la vue explosée de la page 299, enle-
ver les capuchons 10 qui couvrent les écrous 9 de
fixage de la fourche 12 à la vitre, enlever les écrous
eux-mêmes et la fourche avec la poignée de blocage
15.
4. Enlever I'anneau élastique 14, le pivot 13 et sépa -
rer la poignée 15 de la fourche 12.
5. Se référant à la figure suivante, enlever le revête -
ment du montant postérieur 4, dévisser les vis de
fixage des charnières 3 et les enlever.
6. Enlever un des deux anneaux élastiques 2, ôter le
pivot 1 et séparer les deux parties des charnières.
300
CABINE
1 - Pivot
2 - Anneau élastique
3 - Charnière
4 - Revêtement montant postérieur
7. Se référant à la vue explosée de la page 299, ôter
les pièces d entretoise 7 présentes dans chacun des
quatre points de prise de la vitre de la fenêtre enlever
les goujons en caoutchouc 6.
8. Oter le ioint 11, monté sous pression sur la vitre. Au
cas où il faille utiliser à nouveau le joint, faire attention
de ne pas déformer l'ajoute métallique du bord dans
laquelle est encastré la vitre.
9. Procéder à la repose de la fenêtre en opérant dans
I'ordre inverse de la dépose, en ayant soin de lubrifier
avec la graisse prescrite, les pivots des charnières et
des poignées de blocage.
