AVERTISSEMENT

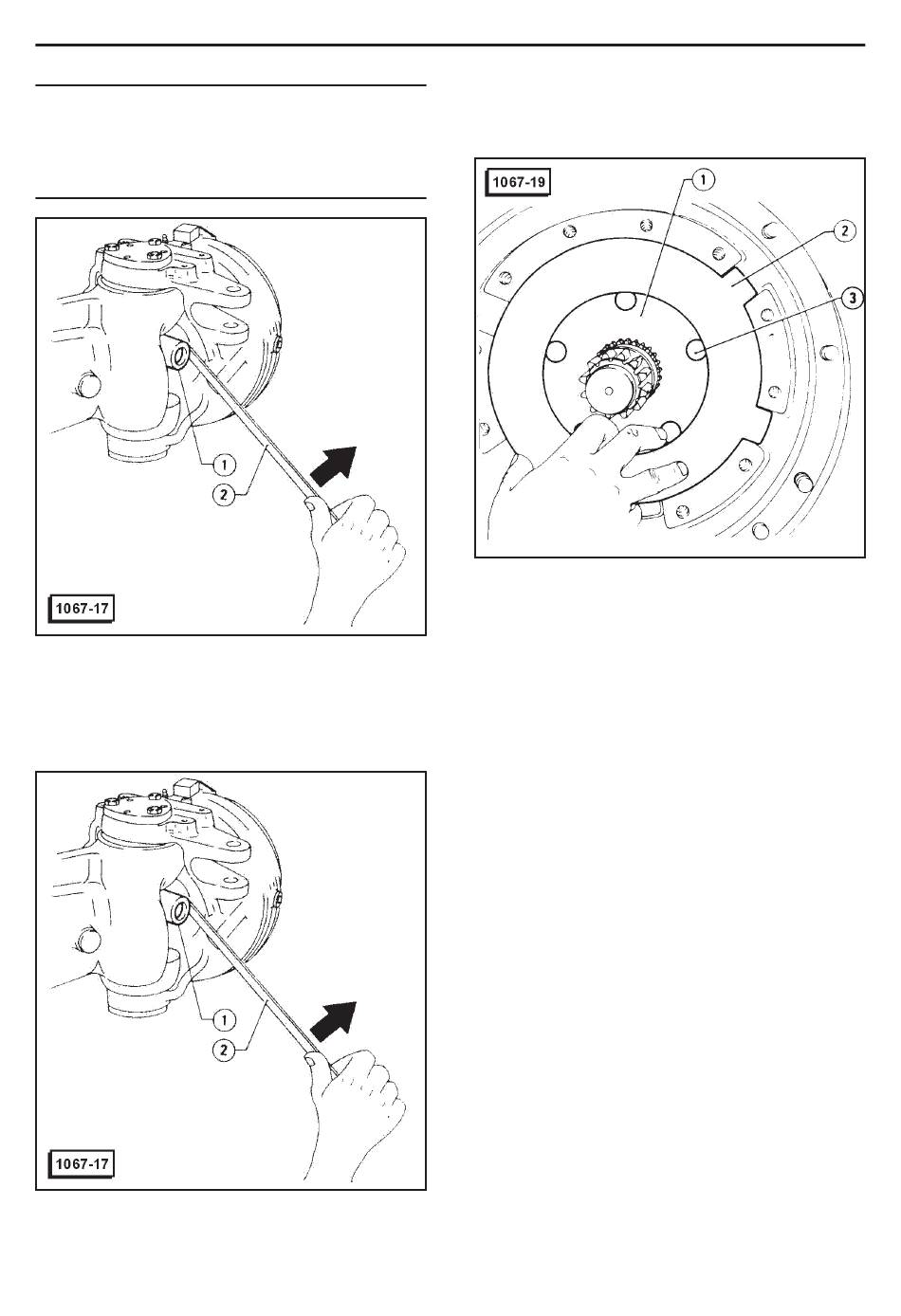

Pendant la dépose du réducteur, en utilisant un le -
vier 1 agir comme indiqué sur la figure suivante
sur le croisillon 2 afin d'empêcher le déplacement
involontaire des demi-axes qui abîmerait les étan-
chéités placées à I'intérieur de la fourchette.
1 - Levier
2 - Croisillon
12. Dévisser les douze vis autobloquantes de fixation
du flasque groupe freins 1 et le retirer avec la tôle dé-
flecteur d'huile 2.
1 - Flasque groupe freins
2 - Tole déflecteur huile
224
FREINS
13. Extraire les disques de freins 1 et le disque inter-
médiaire 2, puis envoyer de I'air comprimé dans le
raccord d'huile freins et retirer le piston de commande
freins 3.
1 - Disque de freins
2 - Disques intermédiaires
3 - Piston commande freins
VERIFICATIONS ET CONTROLES
Laver avec un liquide adapté, tous les éléments du
frein et les sécher à I'air comprimé.
Procéder à un contrôle visuel soigné en vérifiant en
particulier ce qui suit.
1. Contrôler que sur les surfaces de coulissement, in-
terne et externe du piston, il n'y ait pas de rayures. Si
nécessaire, le remplacer.
2. Vérifier que les sièges des joints d'étanchéité
soient propres; eventuellement, souffier de I'air com -
primé dans les sièges.
3. Vérifier I'état des joints d'étanchéité, et si néces -
saire les remplacer.
4. Contrôler que les surfaces rectifiées en contact
avec les disques de freins ne soient pas sensiblement
rayées. En cas contraire, remplacer les éléments abî-
més.
5. Contrôler les disque en opérant comme suit.
(1) Vérifier que les surfaces de frottement des disques
ne soient pas usées, bosselées, et ne présentent pas
de rayures. Remplacer les disques qui ne sont plus en
bon état.
(2) Contrôler que les disques puissent se deplacer li -
brement dans leurs sièges.
(3) Contrôler, avec un pied à coulisse, que I'épaisseur
de I'ensemble disques ne soit pas inférieure à la va-
leur reportée dans "Données Techniques et Prescrip -
tions" - Contrôles et Réglage pour la version du trac -
teur en objet. Si nécessaire, remplacer.
