320 AVENTICS | CANopen, CANopen sb | R412009415–BDL–001–AE
Driftstart och handhavande

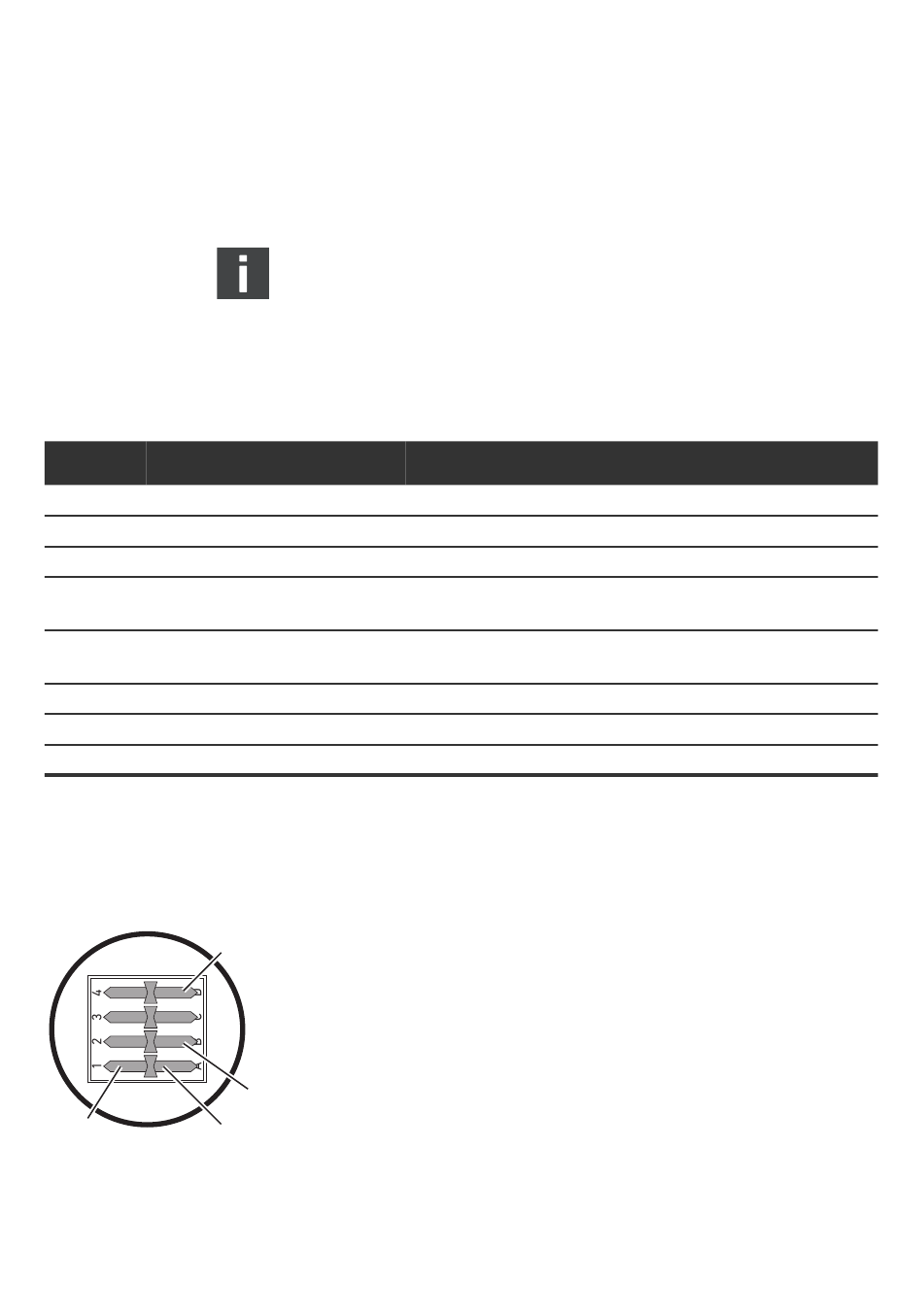

Tabell 11: S3, fastställa övervakningströskel för ventilspänning
Bit Kontaktställning
3.1 OFF / ON (standard)
3.2 OFF / ON (standard)
3.3 OFF / ON (standard)
3.4 OFF (standard)
ON
3.5 OFF (standard)
ON
3.6 OFF (standard) / ON
3.7 OFF (standard) / ON
3.8 OFF (standard) / ON
2*
* Kontaktställning
O
Aktivera eller avaktivera diagnosmeddelandet till
mastern med omkopplaren S3.5.
Den ändrade kontaktställningen aktiveras först efter
ytterligare en "Power on".
Denna inställning kan också tilldelas via Module
Control Object. Vid tilldelning via Module Control
Object blir positionen 3.5 verkningslös.
Även när diagnosmeddelanden till mastern är avstängda
visas aktuella diagnoser på lysdioderna.
7.1.4
Tröskelnivån 20,4 V och 21,6 V kan anpassas för olika
ventilserier (se Tab. 11 på sidan 320). Tröskelnivån är
inställd på 21,6 V (10 %) (S3.4 på OFF) i leveransstatus.
S4.4
Om matningsspänningen för ventilaktiveringen sjunker
under denna tröskel, skapas ett diagnosmeddelande.
1*
S4.1
Funktion
Baudhastighet (se Tab. 10 på sidan 318)
Baudhastighet (se Tab. 10 på sidan 318)
Baudhastighet (se Tab. 10 på sidan 318)
Tröskel för U och U
Q1 Q2
Tröskel för U och U
Q1 Q2
Diagnosmeddelande avaktiverat
Diagnosmeddelande aktiverat
NC
NC
NC
Koppla om toleransnivå för ventilmatning
U och U
Q1 Q2
är 21,6 V (10 %)
är 20,4 V (15 %)
