192 AVENTICS | CANopen, CANopen sb | R412009415–BDL–001–AE
Montaggio
BU S I N
X71
2 1
3 4
5
BU S O UT
X72
1 2
5
4 3

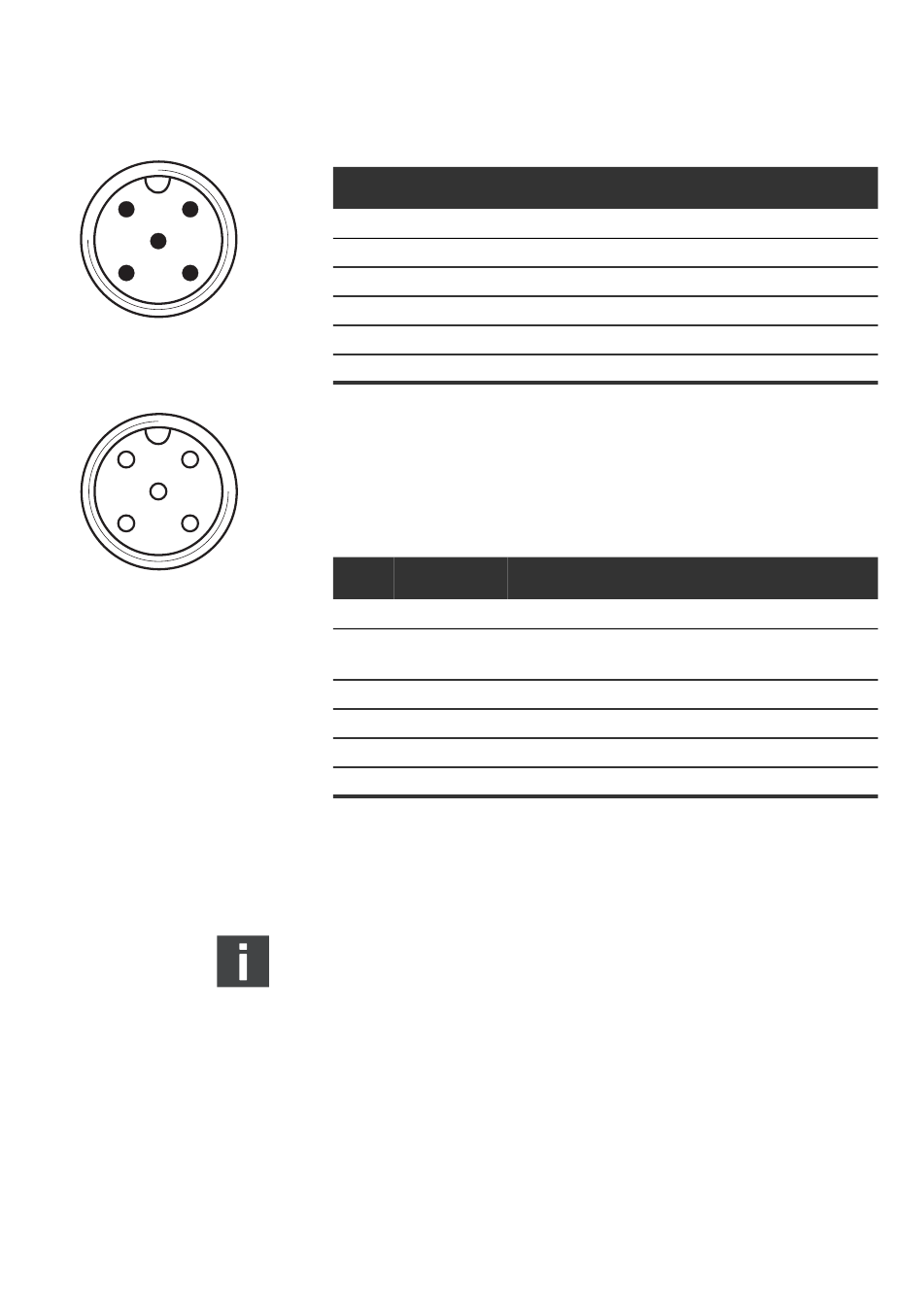

Tabella 5: Occupazione X71 (BUS IN) e X72 (BUS OUT), M12,
con codifica A CANopen
Pin Segnale
1 Drain
1)
2 V+
3 CAN_GND
4 CAN_H
5 CAN_L
Corpo
1)
L'alimentazione dell'accoppiatore bus viene eseguita tramite
l'attacco X10. Tutti i cavi sono collegati internamente.
L'alimentazione da 24V sul Pin 2 non viene sorvegliata.
Tabella 6: Occupazione X71 (BUS IN) e X72 (BUS OUT), M12,
con codifica A CANopen sb
Pin Segnale
1 Drain
1)
2 U
L
3 GND_U
L
4 CAN_H
5 CAN_L
Corpo
1)
L'alimentazione dell'accoppiatore bus viene eseguita tramite
l'attacco X10. Tutti i cavi sono collegati internamente.
L'alimentazione da 24 V sul pin 2 non viene controllata.
La tecnica dell'allacciamento e l'occupazione dei
connettori rispecchiano le prescrizioni della
normativa tecnica.
Significato
Schermatura tramite RC su FE (interna)
Alimentazione bus 24 V (opzionale)
Ground / 0V / V-
CAN_H bus line (dominant high)
CAN_L bus line (dominant low)
Schermatura o messa a terra funzionale
Significato
Schermatura tramite RC su FE (interna)
+24V alimentazione bus per logica
accoppiatore bus
Ground / 0V / V-
CAN_H bus line (dominant high)
CAN_L bus line (dominant low)
Schermatura o messa a terra funzionale
