AVENTICS | CANopen, CANopen sb | R412009415–BDL–001–AE 255
1
X71
X72
2
X10
1
X71
X72
2
X10

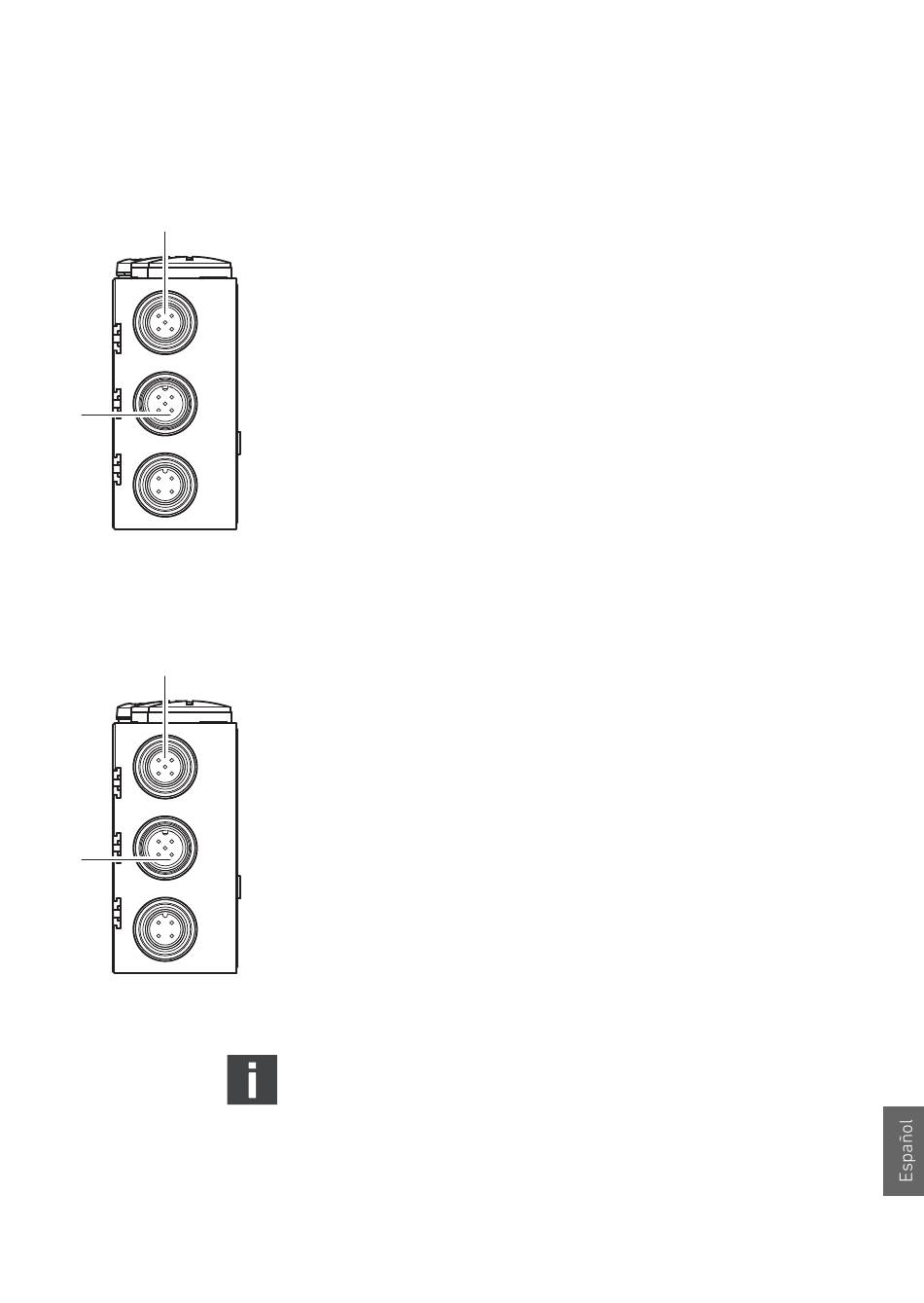

6.3.3 Conexión del acoplador de bus como
estación intermedia
1. Si no utiliza un cable confeccionado, establezca la
ocupación de pines correcta (véase la Tab. 5/Tab. 6 en
la pág. 254) de sus conexiones por enchufe.
2. Conecte el cable de bus de llegada a X71 (1).
3. Conecte el cable de bus de salida a través de la salida
X72 (2) con el siguiente módulo.
4. Si utiliza cable y enchufe con carcasa de metal no
confeccionados, conecte la pantalla a ambos lados
del cable de bus directamente con la carcasa del
enchufe (carcasa CEM). De este modo se protegen
los cables de datos contra fallos de acoplamiento.
Asegúrese de que la carcasa del enchufe esté
conectada de forma fija con la carcasa del acoplador
de bus.
6.3.4 Conexión del acoplador de bus como
última estación
1. Si no utiliza un cable confeccionado, establezca la
ocupación de pines correcta (véase la Tab. 5/Tab. 6
en la pág. 254) de sus conexiones por enchufe.
2. Conecte el cable de bus de llegada a X71 (1).
3. Provea la caja de enchufes del aparato X72
(BUS OUT) con un enchufe terminal CANopen (véase
el capítulo "Repuestos y accesorios" en la pág. 276).
4. Si utiliza conectores y cables con carcasa de metal
no confeccionados, conecte la pantalla de ambos
lados del cable de bus directamente a la carcasa del
conector (carcasa CEM). De este modo se protegen
los cables de datos contra fallos de acoplamiento.
Asegúrese de que la carcasa del enchufe esté
conectada de forma fija con la carcasa del acoplador
de bus.
Para evitar corrientes de compensación a través de la
pantalla del acoplador de bus, se requiere un cable de
compensación del potencial de 10 mm
entre los aparatos.
Montaje
2
como mínimo
