AVENTICS | CANopen, CANopen sb | R412009415–BDL–001–AE 193
1
X71
X72
2
X10
1
X71
X72
2
X10

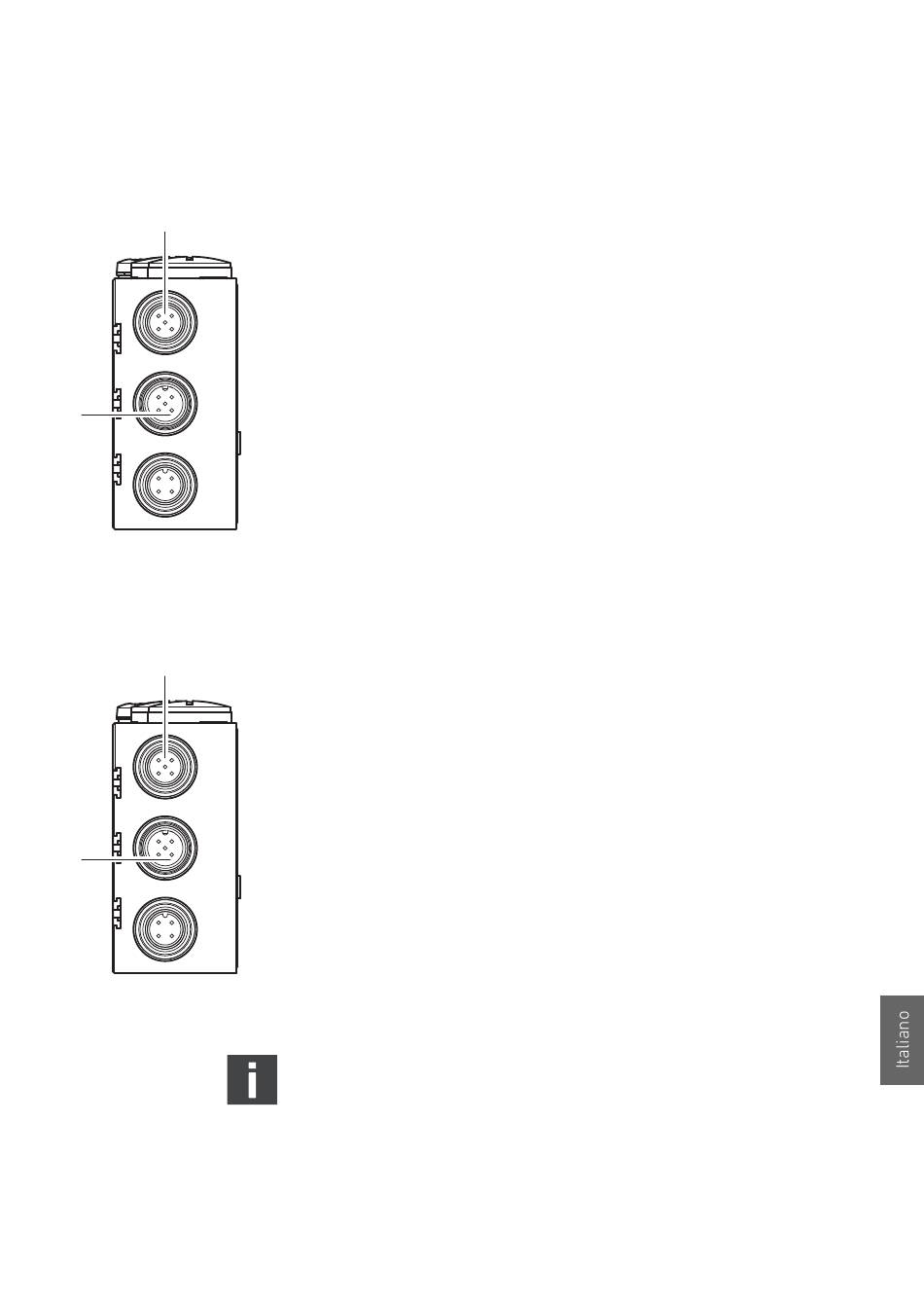

6.3.3 Collegamento dell'accoppiatore bus come
stazione intermedia
1. Impostare l'occupazione dei pin dei connettori corretta
(vedi Tab. 5/Tab. 6 a pagina 192) se non si utilizzano
cavi confezionati.
2. Collegare il cavo bus in entrata a X71 (1).
3. Collegare il cavo bus in uscita al modulo successivo
tramite l'uscita X72 (2).
4. Se vengono utilizzati cavi non confezionati e
connettori con corpo in metallo, collegare la
schermatura ad entrambi i lati del cavo bus
direttamente al corpo del connettore (corpo CEM). In
questo modo le linee dati vengono protette da
disturbi. Assicurarsi che il corpo del connettore sia
collegato in modo fisso a quello dell'accoppiatore
bus.
6.3.4 Collegamento dell'accoppiatore bus come
ultima stazione
1. Impostare l'occupazione dei pin dei connettori (vedi
Tab. 5/Tab. 6 a pagina 192) se non si utilizzano cavi
confezionati.
2. Collegare il cavo bus in entrata a X71 (1).
3. Dotare la presa X72 (BUS OUT) di un connettore
terminale CANopen (ved. capitolo "Parti di ricambio e
accessori" a pagina 214).
4. Se non vengono utilizzati cavi autoconfezionati e
connettori con corpo in metallo, collegare la
schermatura ad entrambi i lati del cavo bus
direttamente al corpo del connettore (corpo EMC). In
questo modo le linee dati vengono protette da
disturbi. Assicurarsi che il corpo del connettore sia
collegato in modo fisso a quello dell'accoppiatore
bus.
Per evitare che correnti di compensazione passino
attraverso la schermatura dell'accoppiatore bus è
necessaria una linea di compensazione tra gli apparecchi
di potenziale di almeno 10 mm
Montaggio
