AVENTICS | CANopen, CANopen sb | R412009415–BDL–001–AE
Erdung am Buskoppler
So schließen Sie die Lastversorgung des Buskopplers an:
1. Stellen Sie die korrekte Pin-Belegung (siehe
Tabelle 7/Tabelle 8 auf Seite 23) Ihrer
Steckerverbindungen her, wenn Sie keine
konfektionierte Anschlussleitung verwenden.
2. Schließen Sie mit dem Steckerverbinder (siehe
„Ersatzteile und Zubehör" auf Seite 42) die
Betriebsspannungen an den Buskoppler an.
3. Kontrollieren Sie die Spezifikationen der
Betriebsspannungen anhand der elektrischen
Kenngrößen und halten Sie diese ein (siehe Kapitel
„Technische Daten" auf Seite 41).
4. Stellen Sie die Leistungen gemäß Tabelle 8, Seite 24
bereit.
Wählen Sie die Kabelquerschnitte entsprechend der
Kabellänge und der auftretenden Ströme.
6.3.6 FE-Anschluss
O
Verbinden Sie zur Ableitung von EMV-Störungen den
FE-Anschluss (1) am Buskoppler über eine
niederimpedante Leitung mit der Funktionserde.
Empfohlener Kabelquerschnitt: 10 mm
1

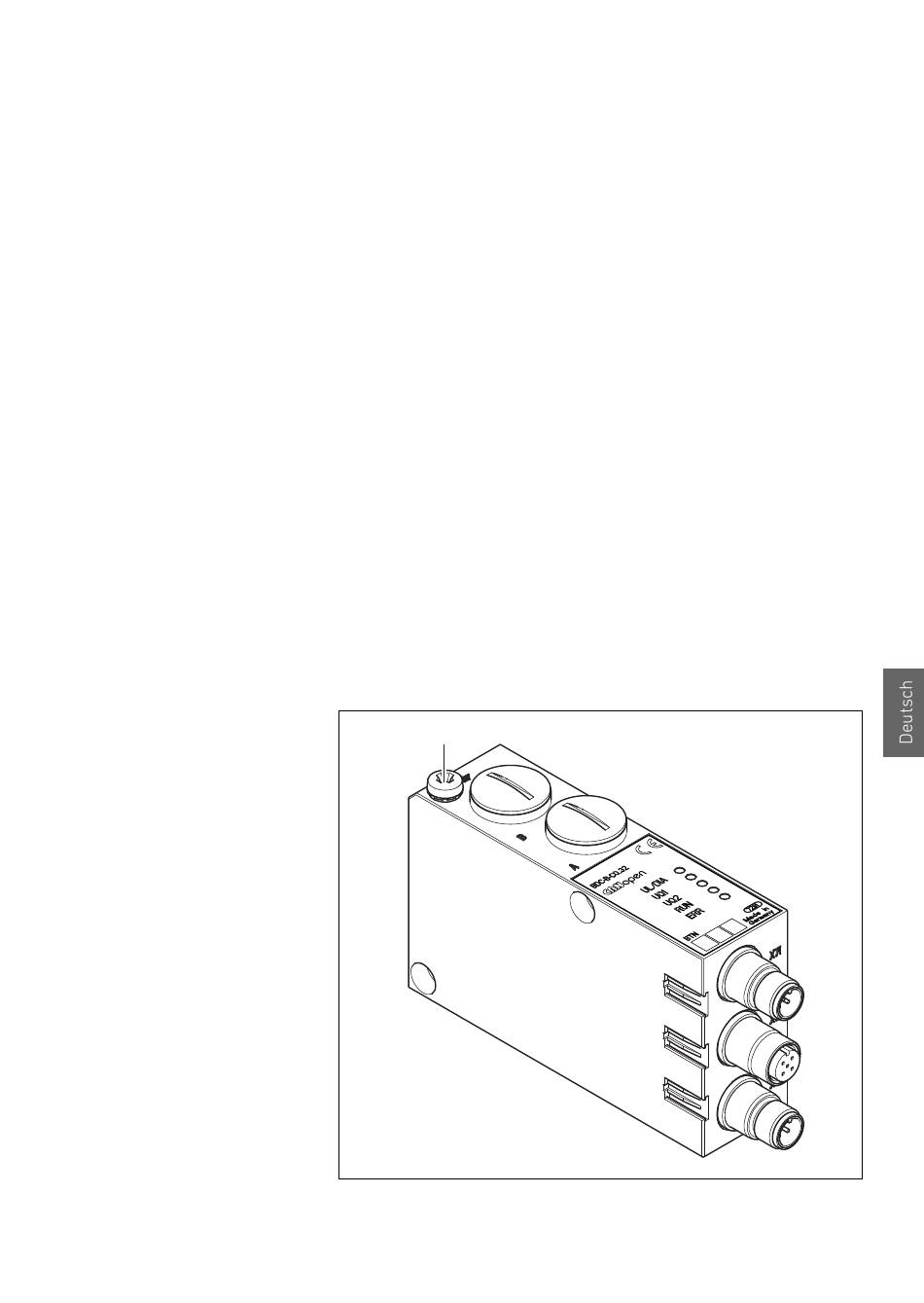

Abb. 7: FE-Anschluss am Buskoppler (1)
