Manuel de configuration du FC 300
10.13 Support de montage pour châssis de taille A5, B1,B2, C1 et C2
Support de montage pour châssis de taille A5, B1,B2, C1 et C2

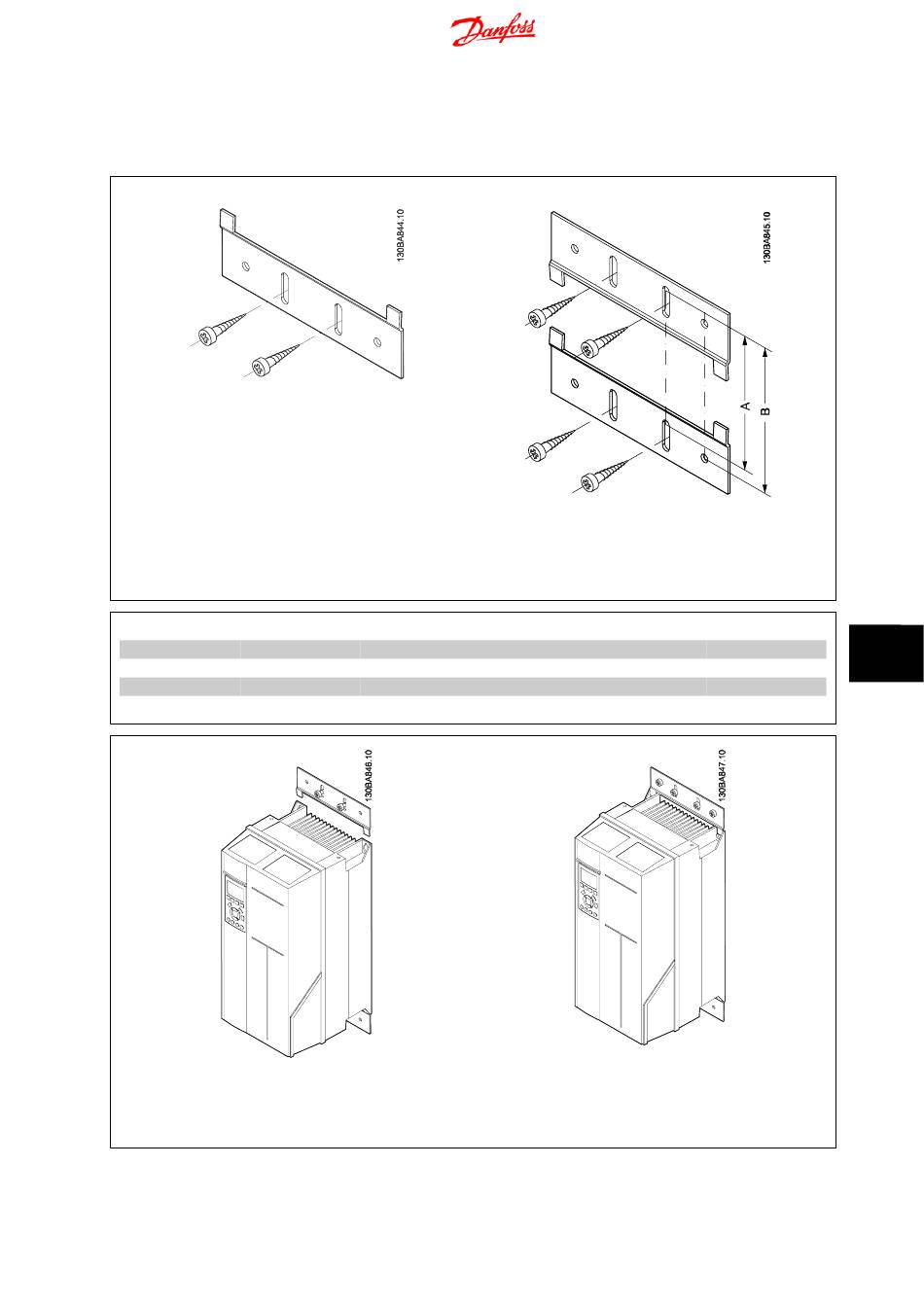

Étape 1
Positionner le support inférieur et le fixer à l'aide des vis. Ne pas serrer
totalement les vis puisque cela rendrait difficile le montage du variateur
de fréquence.
Dimensions du châssis A5
IP 55/66
A [mm] 480
B [mm] 495
Numéro de code 130B1080
Étape 3
Placer le variateur de fréquence sur le support inférieur, soulever le sup-
port supérieur. Lorsque le variateur de fréquence est en place, abaisser
le support supérieur.
Étape 2
Mesurer la distance A ou B et positionner le support supérieur mais ne
pas le serrer. Voir les dimensions ci-dessous
B1 B2
21/55/66 21/55/66
535 705
550 720
130B1081 130B1082
Étape 4
Maintenant serrer les vis. Pour plus de sécurité, percer et installer les vis
dans tous les trous.
MG.33.BC.04 - VLT® est une marque déposée Danfoss
10 Options et accessoires
B3 B4
21/55/66 21/55/66
730 820
745 835
130B1083 130B1084
