8 Installation électrique
La mise sous tension est montée sur le commutateur secteur si celui-ci est inclus.
N.B.!
Le câble du moteur doit être blindé/armé. L'utilisation d'un câble non blindé/non armé n'est pas conforme à certaines exigences CEM.
Utiliser un câble moteur blindé/armé pour se conformer aux prescriptions d'émissions CEM. Pour plus d'informations, voir les
tions CEM
Voir le chapitre Spécifications générales pour le bon dimensionnement de la section et de la longueur des câbles moteur.
Blindage des câbles :
Éviter les extrémités blindées torsadées (queues de cochon) car elles détériorent l'effet de blindage aux fréquences élevées. Si le montage d'un disjoncteur
ou d'un contacteur moteur impose une telle interruption, continuer le blindage en adoptant une impédance HF aussi faible que possible.
8
Relier le blindage du câble moteur à la plaque de connexion à la terre du variateur de fréquence et au boîtier métallique du moteur.
Réaliser les connexions du blindage avec la plus grande surface possible (étrier de serrage). Ceci est fait en utilisant les dispositifs d'installation fournis
dans le variateur de fréquence.
Longueur et section des câbles :
Le variateur de fréquence a été testé en matière de CEM avec un câble d'une longueur donnée. Garder le câble moteur aussi court que possible pour
réduire le niveau sonore et les courants de fuite.
Fréquence de commutation :
Lorsque des variateurs de fréquence sont utilisés avec des filtres sinus pour réduire le bruit acoustique d'un moteur, régler la fréquence de commutation
conformément aux instructions au Par. 14-01

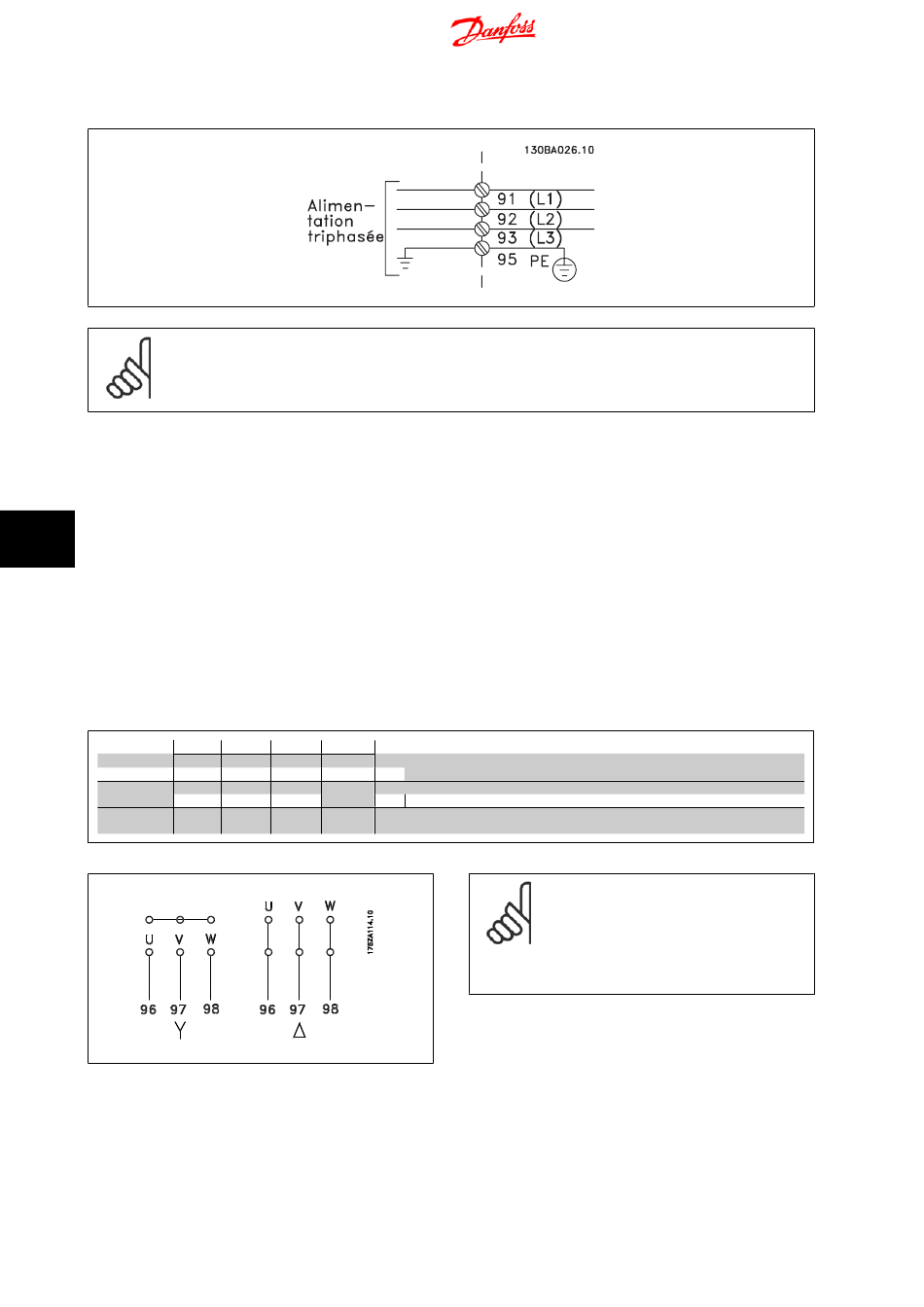

Borne n° 96
U
U1
W2
U1
1) Mise à la terre
162
Manuel de configuration
dans le .
Fréq. commut. .
97 98 99
V W PE 1)
V1 W1
1)
PE
U2 V2
V1 W1 1)
PE
MG.33.BC.04 - VLT® est une marque déposée Danfoss
Tension moteur 0 à 100 % de la tension secteur
3 fils hors du moteur
Raccordement en triangle
6 fils hors du moteur
Raccordement en étoile U2, V2, W2
U2, V2 et W2 à interconnecter séparément.
N.B.!
Sur les moteurs sans papier d'isolation de phase ou
autre renforcement d'isolation convenant à un fonc-
tionnement avec alimentation de tension (par exemple
un variateur de fréquence), placer un filtre sinus à la
sortie du variateur de fréquence.
Manuel de configuration du FC 300
Prescrip-
