Manuel de configuration du FC 300

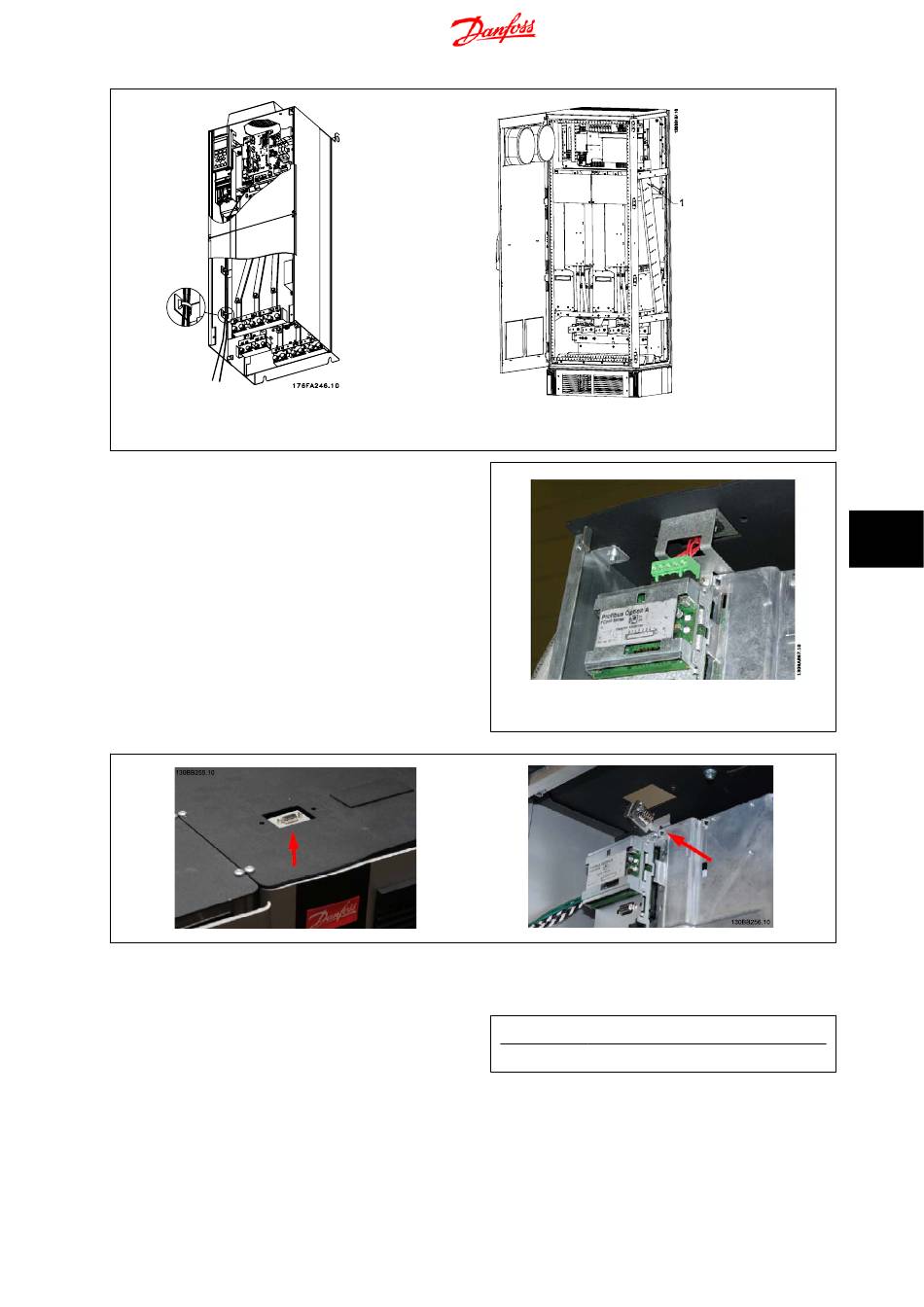

Passage des câbles de la carte de commande pour D3. Câblage de la carte
de commande pour D1, D2, D4, E1 et E2, utiliser le même passage.
Dans les châssis (IP00) et les unités (NEMA 1), il est aussi possible de
connecter le bus de terrain depuis le haut de l'unité comme indiqué sur
l'illustration à droite. Sur l'unité NEMA 1, une plaque de finition doit être
enlevée.
Numéro du kit pour la connexion du bus de terrain par le haut : 176F1742
Installation d'une alimentation CC externe 24 V
Couple : 0,5-0,6 Nm
Taille vis : M3
L'alimentation externe 24 V CC est utilisée comme alimentation basse tension de la carte de commande et d'éventuelles cartes d'options . Cela permet
au LCP (y compris réglage des paramètres) de fonctionner pleinement sans raccordement au secteur. À noter qu'un avertissement de basse tension est
émis lors de la connexion de l'alimentation 24 V CC ; cependant, aucun arrêt ne se produit.
Passage des câbles de la carte de commande pour F1/F3. Câblage de la
carte de commande pour F2/F4, utiliser le même passage.
No.
35 (-), 36 (+)
MG.33.BC.04 - VLT® est une marque déposée Danfoss
Illustration 8.35: Connexion par le haut du bus de terrain.
Fonction
Alimentation externe 24 V CC
8 Installation électrique
8
183
