7.2.7 Installation au mur - unités IP21 (NEMA 1) et IP54 (NEMA 12)
Ceci s'applique aux châssis de taille D1 et D2 . Il faut savoir où installer l'unité.
Tenir compte des aspects essentiels avant de sélectionner le site d'installation finale :
• Espace libre pour le refroidissement
• Accès pour ouvrir la porte
• Entrée de câble depuis le bas
Marquer sur le mur les trous de montage avec précaution à l'aide du gabarit de montage et percer les trous comme indiqué. Laisser le variateur à une
distance appropriée du sol et du plafond en vue du refroidissement. Un minimum de 225 mm sous le variateur de fréquence est nécessaire. Monter les
boulons en bas et soulever le variateur de fréquence pour le poser sur les boulons. Adosser le variateur de fréquence contre le mur et monter les boulons
supérieurs. Serrer les quatre boulons pour fixer le variateur de fréquence au mur.
7

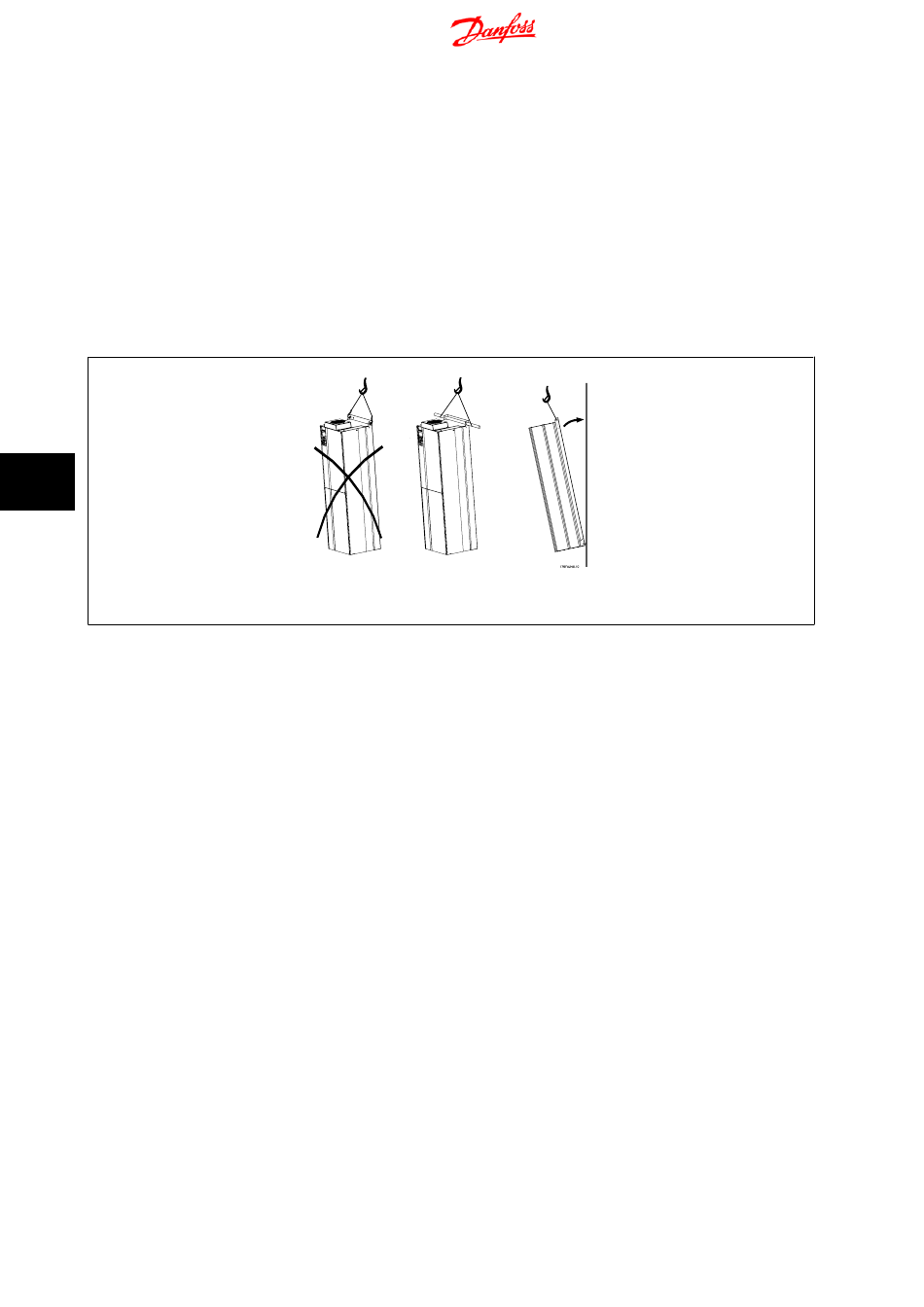

Illustration 7.31: Méthode de levage pour monter le variateur au mur
