Manuel de configuration du FC 300
Rendement des variateurs de fréquence (η
La charge du variateur de fréquence a peu d'influence sur son rendement. En général, le rendement est identique à la fréquence nominale du moteur
f , même si ce dernier fournit 100 % du couple nominal sur l'arbre ou uniquement 75 %, en cas de charges partielles, par exemple.
M,N
Ceci signifie aussi que le rendement du variateur de fréquence n'est pas modifié en choisissant différentes caractéristiques tension/fréquence.
Ces dernières affectent cependant le rendement du moteur.
Le rendement baisse un peu lorsque la fréquence de commutation est réglée sur une valeur supérieure à 5 kHz. Le rendement baisse également un peu
en présence d'une tension secteur de 480 V ou d'un câble moteur dont la longueur dépasse 30 m.
Rendement du moteur (η
MOTEUR
Le rendement d'un moteur raccordé à un variateur de fréquence est lié au niveau de magnétisation. D'une manière générale, on peut dire que ce
rendement est comparable à celui qui résulte d'une exploitation alimentée par le secteur. Le rendement du moteur dépend de son type.
Dans la plage de 75 à 100 % du couple nominal, le rendement du moteur sera pratiquement constant dans les deux cas d'exploitation avec le variateur
de fréquence et avec l'alimentation directe par le secteur.
Lorsque l'on utilise des petits moteurs, l'influence de la caractéristique tension/fréquence sur le rendement est marginale, mais avec les moteurs de 11
kW et plus, les avantages sont significatifs.
En général, la fréquence de commutation n'affecte pas le rendement des petits moteurs. Les moteurs de 11 kW et plus ont un meilleur rendement (1 à
2 %). Le rendement est amélioré puisque la sinusoïde du courant du moteur est presque parfaite à fréquence de commutation élevée.
Rendement du système (η
SYSTÈME
Pour calculer le rendement du système, multiplier le rendement du variateur de fréquence (η
η ) = η x η
SYSTÈME VLT MOTEUR
Exemple montrant les tendances typiques dans la plage 0-90 kW
Calculer le rendement du système à différentes charges selon le graphique ci-dessous. Le facteur dans ce graphique doit être multiplié par le facteur de
rendement spécifique répertorié dans les tableaux de spécifications :

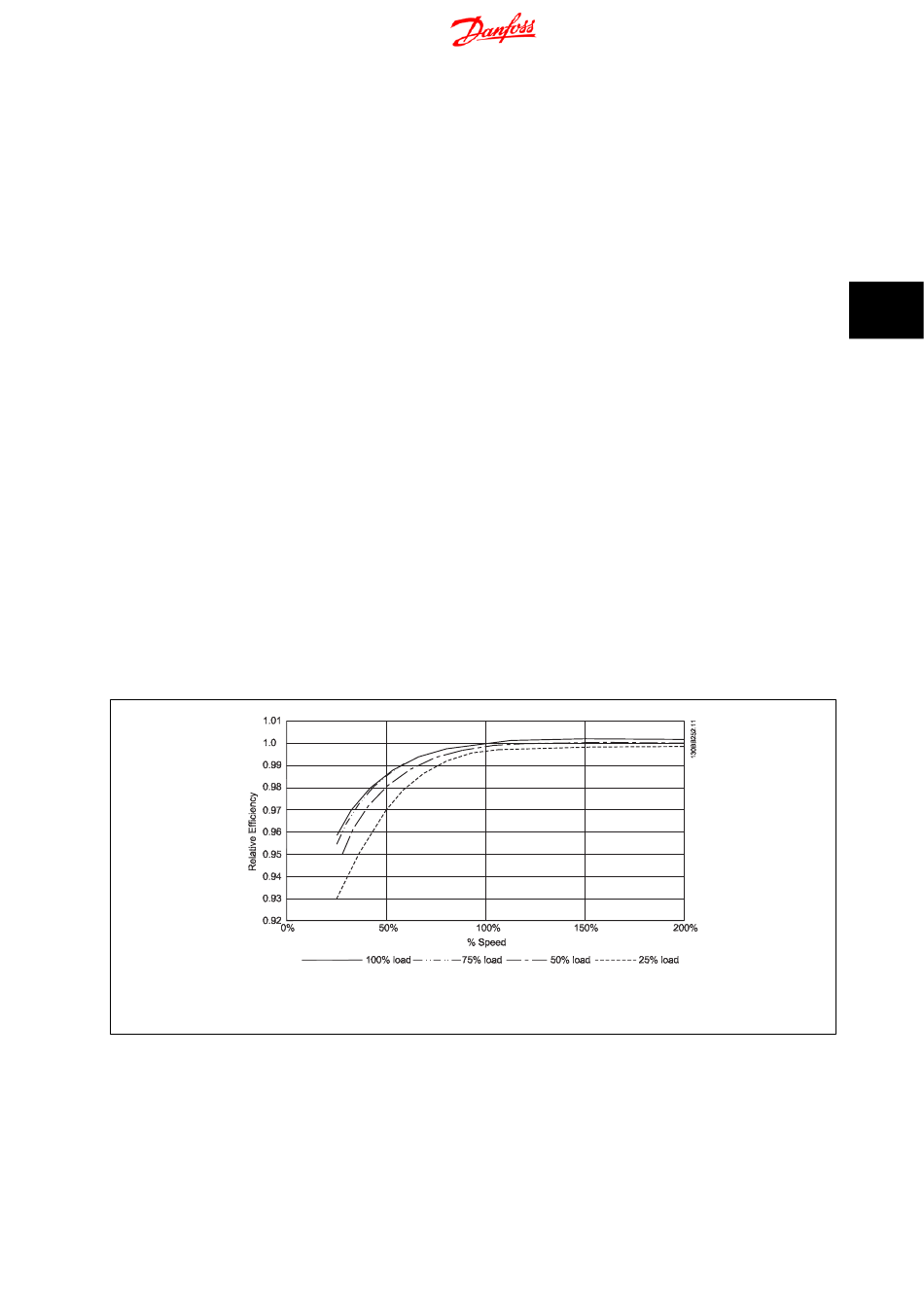

Illustration 4.1: L'exemple ci-dessus montre le rendement d'un variateur de fréquence 55 kW, 380-480 V CA avec une charge de 25 %, à
25 Hz. Le graphique montre 0,97 ; le rendement nominal pour le FC 55 kW est 0,98. Le rendement réel est donc : 0,97x0,98=0,95.
)
VLT
)
)
MG.33.BC.04 - VLT® est une marque déposée Danfoss
4 Sélection du AutomationDrive FC 300
) par le rendement du moteur (η
VLT MOTEUR
