3.2.3 AutomationDrive FC 301 vs. AutomationDrive FC 302 Principe de contrôle
Le AutomationDrive FC 301 est un variateur de fréquence à usage général destiné aux applications à vitesse variable. Son principe de fonctionnement
repose sur la commande vectorielle de tension (VVC
Le variateur AutomationDrive FC 301 ne peut gérer que des moteurs asynchrones.
Le principe de détection du courant dans le AutomationDrive FC 301 repose sur la mesure du courant sur le circuit intermédiaire ou la phase moteur. La
protection contre tout défaut de mise à la terre côté moteur est résolue par un circuit de désaturation dans les IGTB raccordés à la carte de commande.
Le comportement relatif aux courts-circuits sur le AutomationDrive FC 301 dépend du transducteur de courant dans le circuit intermédiaire positif et de
3
la protection de désaturation avec signal de retour des trois IGBT inférieurs et du frein.

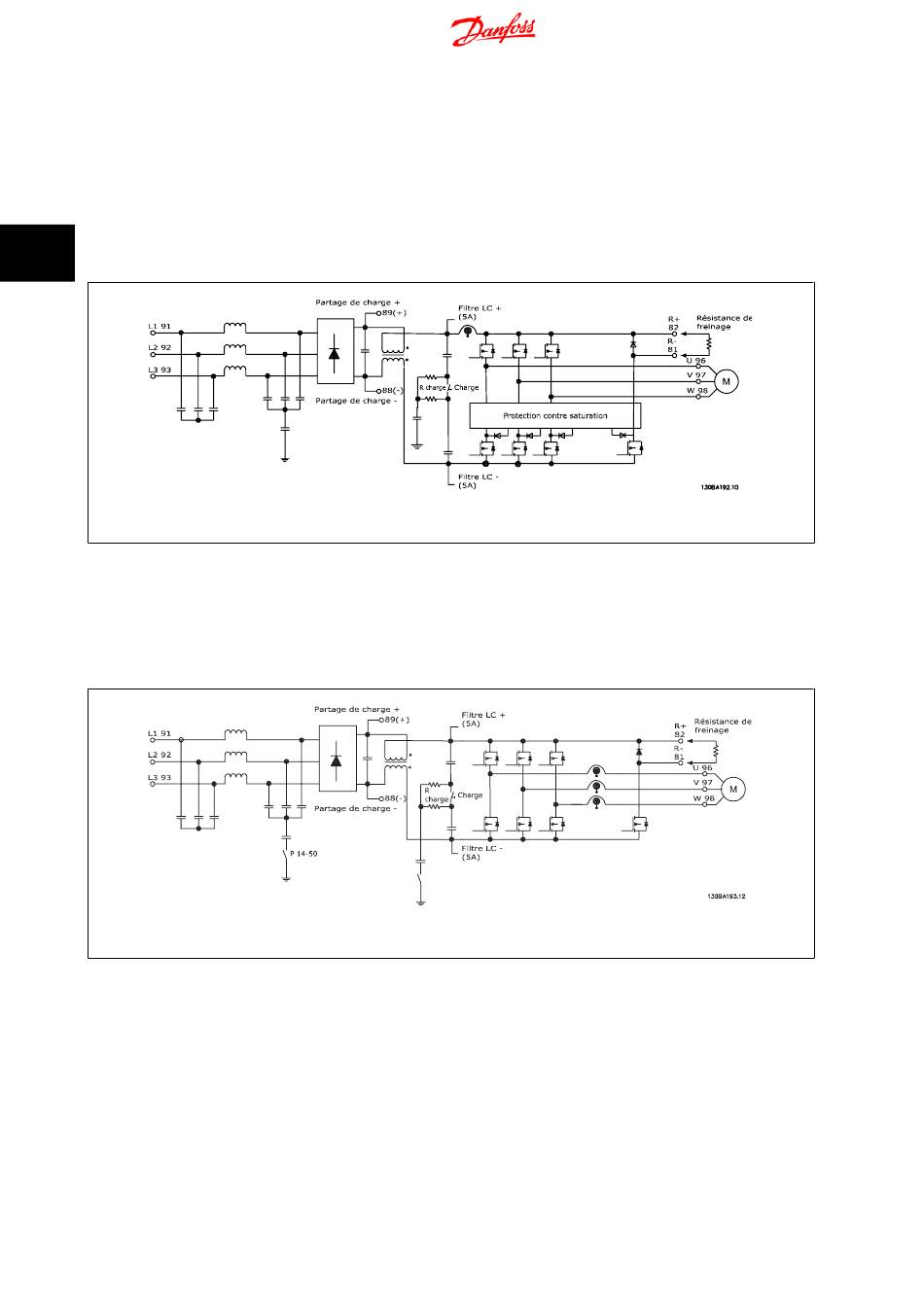

Illustration 3.1: AutomationDrive FC 301
Le AutomationDrive FC 302 est un variateur de fréquence haute performance destiné aux applications exigeantes. Le variateur de fréquence peut gérer
divers types de principe de fonctionnement de moteur, tels que le mode spécial U/f, VVC
Le AutomationDrive FC 302 peut prendre en charge des moteurs synchrones à aimant permanent (servomoteurs sans balais) ainsi que des moteurs
asynchrones normaux à cage.
Le comportement relatif aux courts-circuits sur le AutomationDrive FC 302 dépend des trois transducteurs de courant dans les phases moteur et de la
protection de désaturation avec signal de retour du frein.
Illustration 3.2: AutomationDrive FC 302
