Manuel de configuration du FC 300

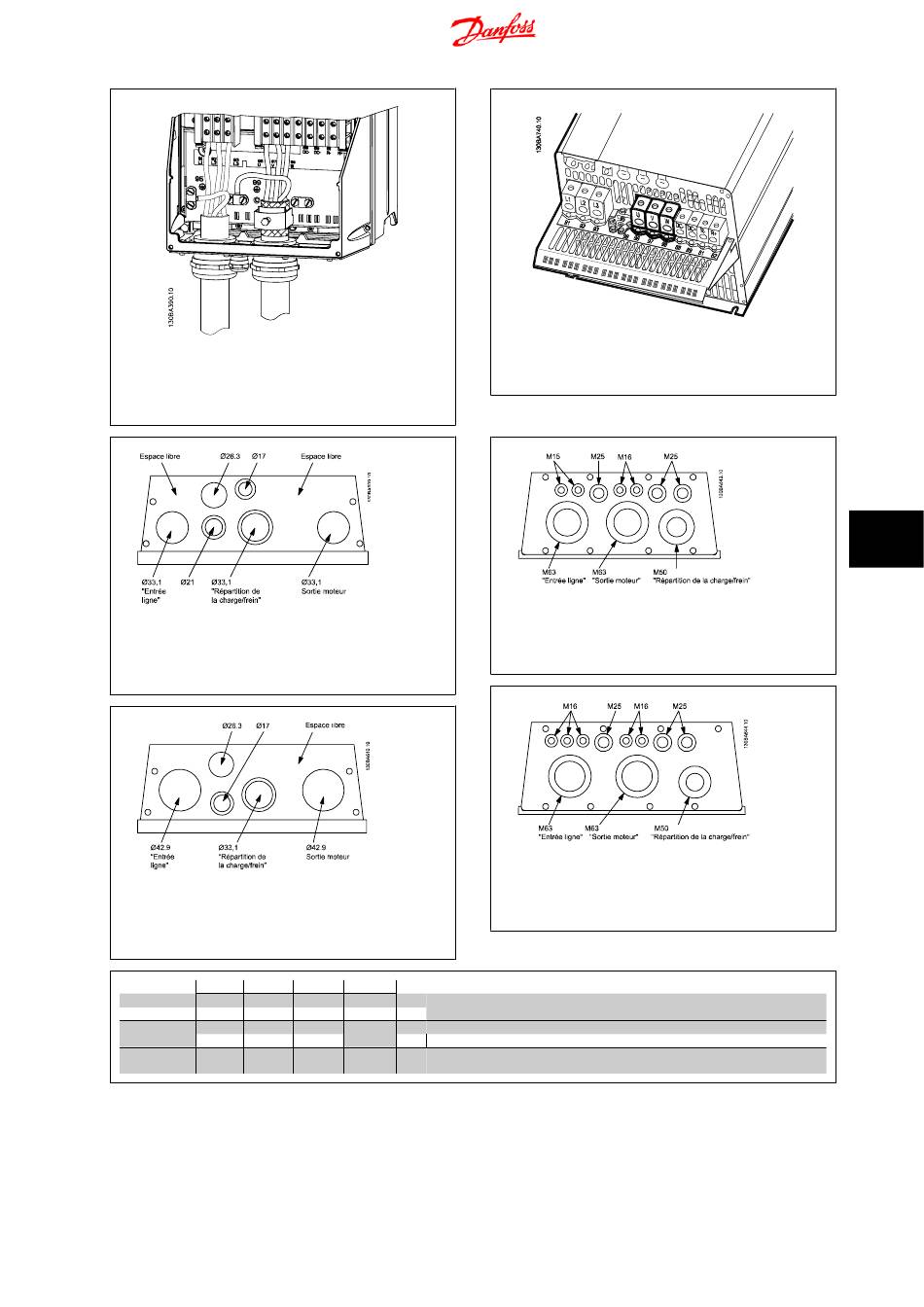

Illustration 8.12: Raccordement du moteur pour châssis de
taille C1 et C2 (IP21/NEMA type 1 et IP55/66/NEMA type
12)
Illustration 8.14: Orifices d'entrée de câble pour châssis de
taille B1. L'utilisation proposée des orifices n'est qu'une sug-
gestion et d'autres solutions sont possibles.
Illustration 8.15: Orifices d'entrée de câble pour châssis de
taille B2. L'utilisation proposée des orifices n'est qu'une sug-
gestion et d'autres solutions sont possibles.
Borne n° 96 97
U V
U1 V1
W2 U2
U1 V1
1) Mise à la terre
98 99
W Tension moteur 0 à 100 % de la tension secteur
PE 1)
3 fils hors du moteur
W1 Raccordement en triangle
PE 1)
V2 6 fils hors du moteur
W1 PE 1) Raccordement en étoile U2, V2, W2
U2, V2 et W2 à interconnecter séparément.
MG.33.BC.04 - VLT® est une marque déposée Danfoss
Illustration 8.13: Raccordement du moteur pour châssis de
taille C3 et C4.
Illustration 8.16: Orifices d'entrée de câble pour châssis de
taille C1. L'utilisation proposée des orifices n'est qu'une sug-
gestion et d'autres solutions sont possibles.
Illustration 8.17: Orifices d'entrée de câble pour châssis de
taille C2. L'utilisation proposée des orifices n'est qu'une sug-
gestion et d'autres solutions sont possibles.
8 Installation électrique
