8 Installation électrique

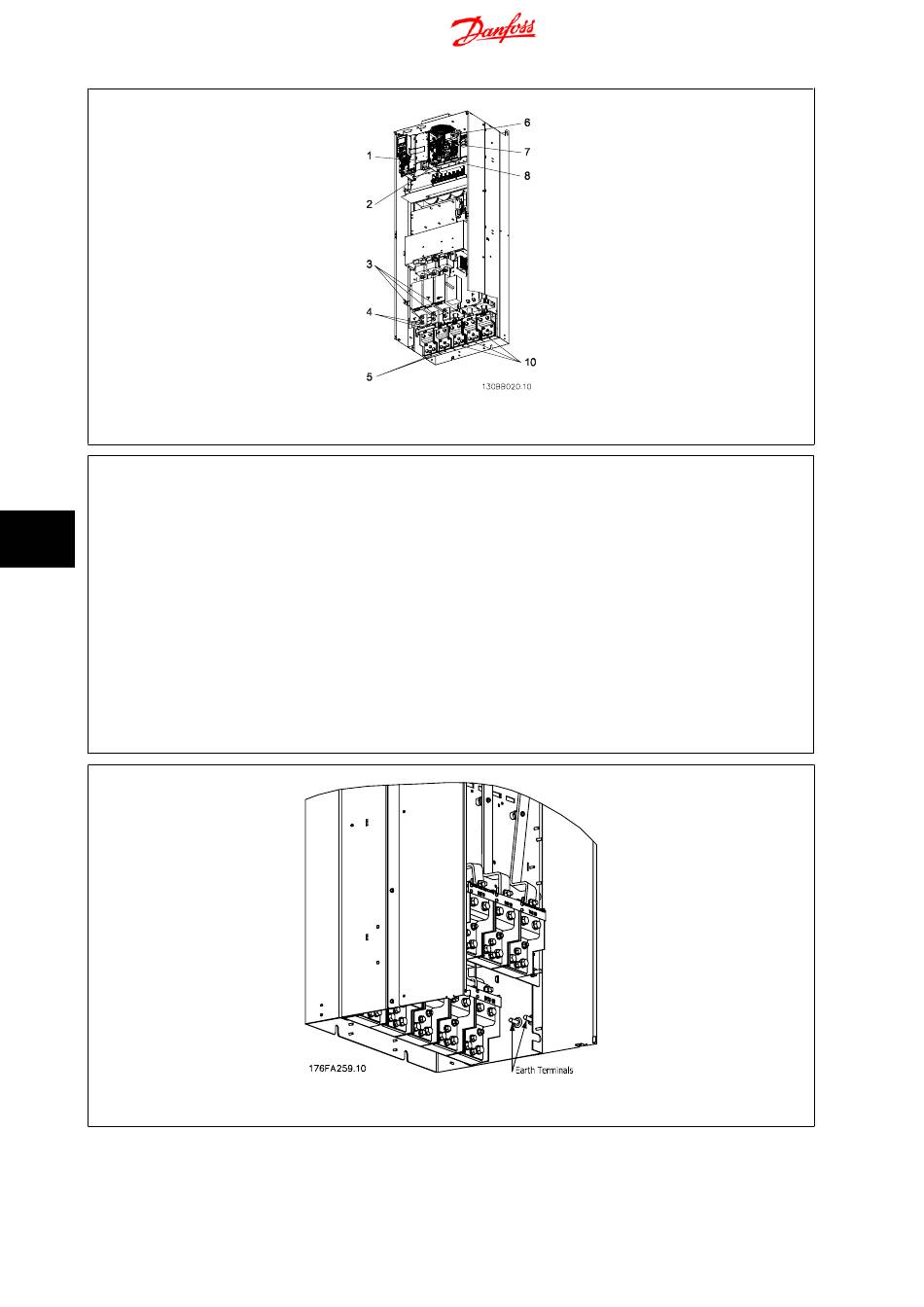

Illustration 8.26: Compact IP00 (châssis) avec sectionneur, fusible et filtre RFI, châssis de taille E2
1) Relais AUX
01 02
04 05
8
2) Commutateur temp.
106 104 105
3) Ligne
R S T
91 92 93
L1 L2 L3
4) Frein
-R +R
81 82
Illustration 8.27: Position de bornes de terre IP00, châssis de taille E
166
03
06
MG.33.BC.04 - VLT® est une marque déposée Danfoss
5) Répartition de la charge
-DC +DC
88 89
6) Fusible SMPS (voir les tableaux de fusibles pour prendre connaissance
du numéro)
7) Fusible de ventilateur (voir les tableaux de fusibles pour prendre con-
naissance du numéro)
8) Ventilateur AUX
100 101 102 103
L1 L2 L1 L2
9) Tension
10) Moteur
U V W
96 97 98
T1 T2 T3
Manuel de configuration du FC 300
