10 Options et accessoires
10.2.1 Isolation galvanique dans le MCB101
Les entrées digitales et analogiques sont isolées galvaniquement des autres entrées et sorties du MCB101 et de la carte de commande du variateur de
fréquence. Les sorties digitales et analogiques du MCB101 sont isolées galvaniquement des autres entrées et sorties du MCB101, mais pas de celles de
la carte de commande du variateur.
Si les entrées digitales 7, 8 ou 9 doivent être activées à l'aide d'une alimentation interne de 24 V (borne 9), la connexion entre les bornes 1 et 5, illustrée
sur le schéma, doit être effectuée.
10

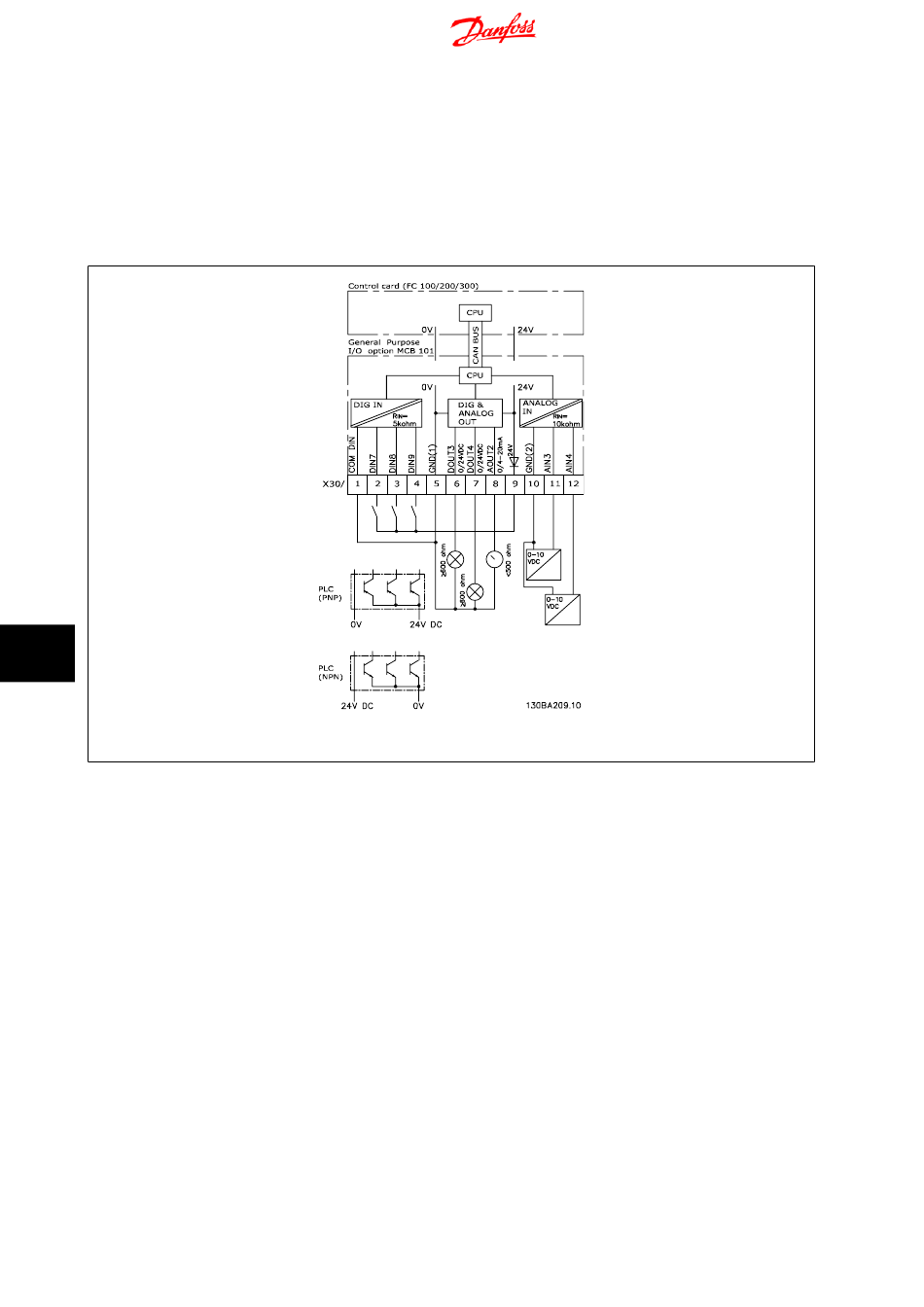

Illustration 10.2: Schéma de principe
