10 Options et accessoires
Illustration 10.4: Connexion à l'alimentation de secours 24
V sur les châssis de taille A5, B1, B2, C1 et C2.

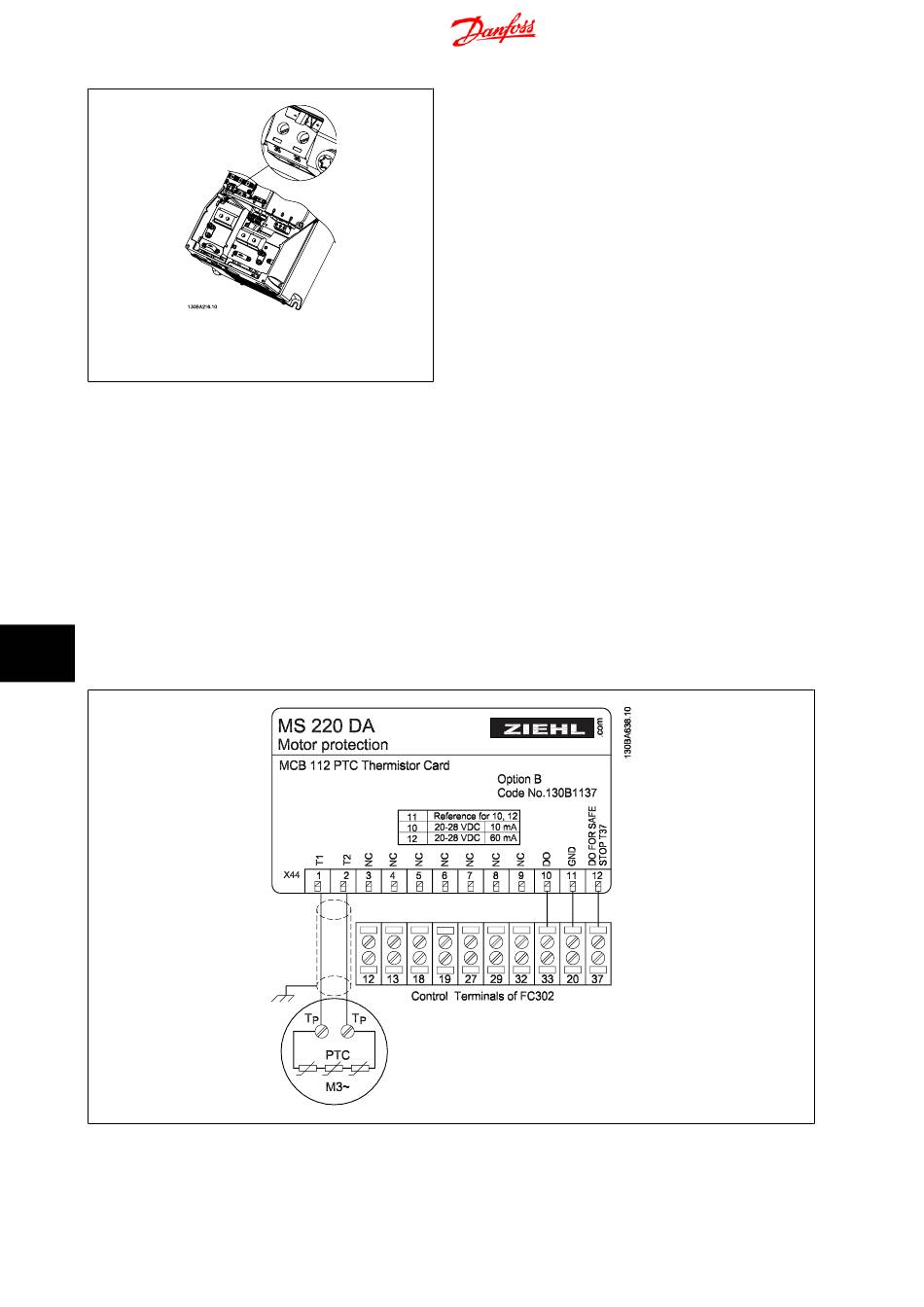

10.7 carte thermistance PTC MCB 112

L'option MCB 112 permet la surveillance de la température d'un moteur électrique via une entrée thermistance PTC. C'est une option d'emplacement B
pour le AutomationDrive FC 302 avec arrêt de sécurité.
Pour des informations sur le montage et l'installation de l'option, se reporter à
chapitre. Voir également le chapitre
X44/1 et X44/2 sont des entrées de thermistance, X44/12 active l'arrêt de sécurité du AutomationDrive FC 302 (borne 37) si les valeurs de thermistance
le rendent nécessaires et X44/10 informe le AutomationDrive FC 302 que la demande d'arrêt de sécurité provient du MCB 112 afin d'assurer un traitement
d'alarme convenable. Une des entrées digitales du AutomationDrive FC 302 (ou une entrée digitale d'une option montée) doit être réglée sur Carte PTC
[80] afin d'utiliser l'information provenant de X44/10. Le Par. 5-19
10
de l'arrêt de sécurité souhaitée (le réglage par défaut est Alarme arrêt de sécurité).
222
Exemples d'application
pour les différentes possibilités.
Terminal 37 Safe Stop
MG.33.BC.04 - VLT® est une marque déposée Danfoss
Manuel de configuration du FC 300
Montage des modules d'option à l'emplacement B
Borne 37 arrêt de sécurité doit être configuré sur la fonctionnalité
plus haut dans ce
