8 Installation électrique
8

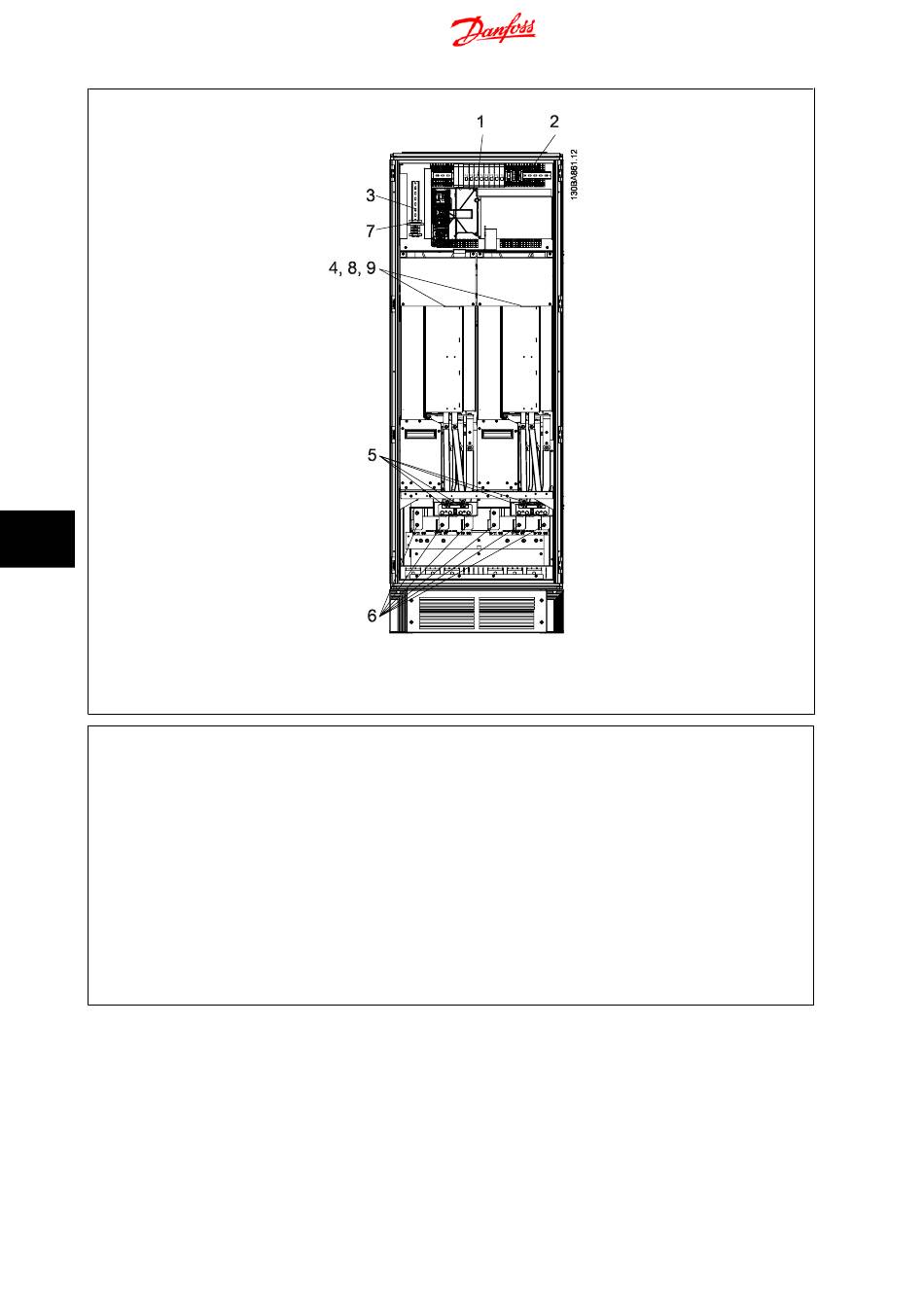

Illustration 8.29: Armoire de l'onduleur, châssis de taille F1 et F3.
1) Surveillance de la température extérieure
2) Relais AUX
01 02 03
04 05 06
3) NAMUR
4) Ventilateur AUX
100 101 102 103
L1 L2 L1
5) Frein
-R +R
81 82
168
L2
MG.33.BC.04 - VLT® est une marque déposée Danfoss
6) Moteur
U V W
96 97 98
T1 T2 T3
7) Fusible NAMUR. Voir les tableaux de fusibles pour prendre connaissance
des numéros
8) Fusibles de ventilateur. Voir les tableaux de fusibles pour prendre con-
naissance des numéros
9) Fusibles SMPS. Voir les tableaux de fusibles pour prendre connaissance
des numéros
