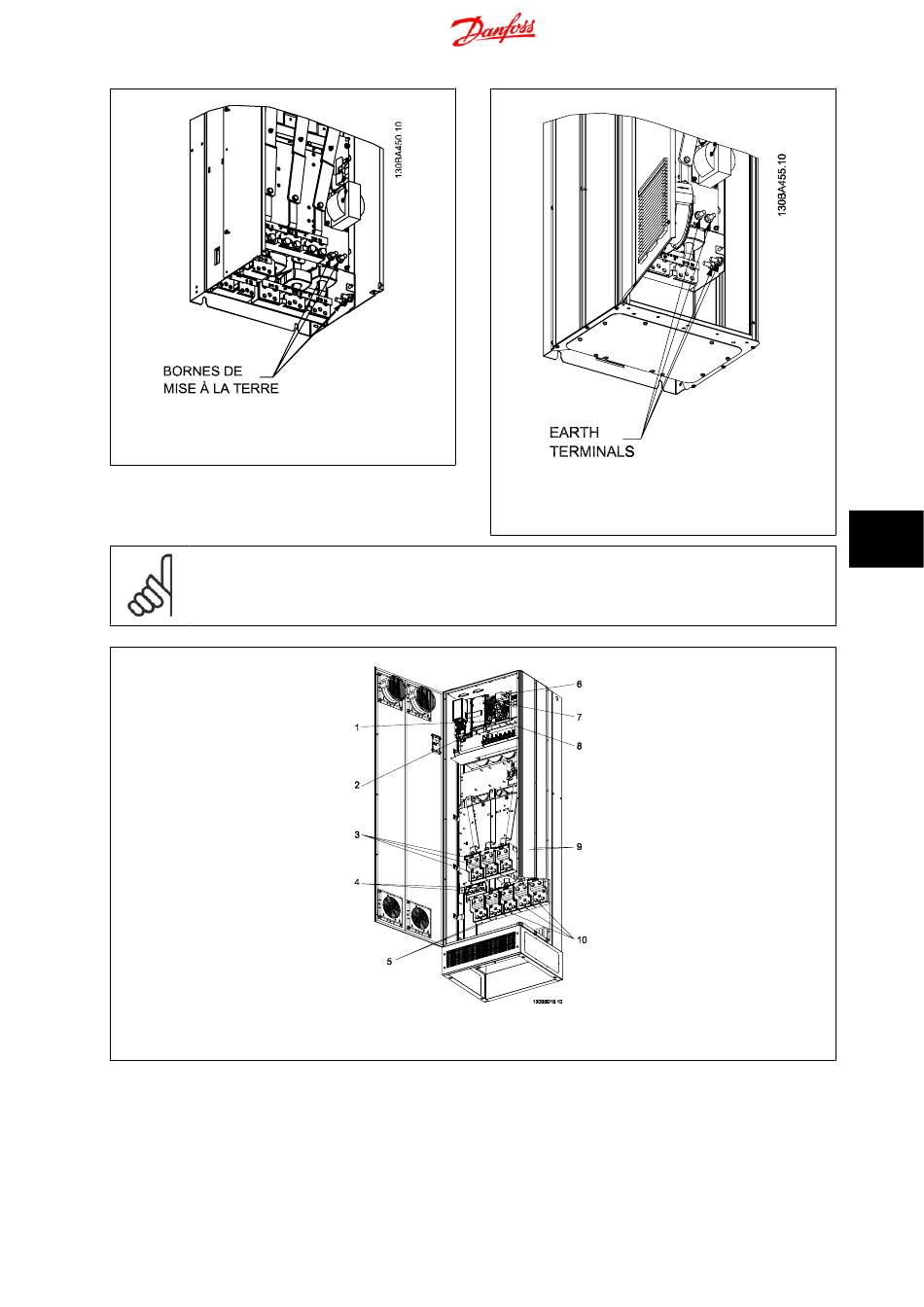

Illustration 8.23: Position de bornes de terre IP00, châssis
de taille D
N.B.!
D2 et D4 montrés en exemple. D1 et D3 sont équivalents.
Illustration 8.25: Compact IP21 (NEMA 1) et IP54 (NEMA 12) châssis de taille E1
MG.33.BC.04 - VLT® est une marque déposée Danfoss
Illustration 8.24: Position de bornes de terre IP21 (NEMA
Type 1) et IP54 (NEMA Type 12)
