8 Installation électrique

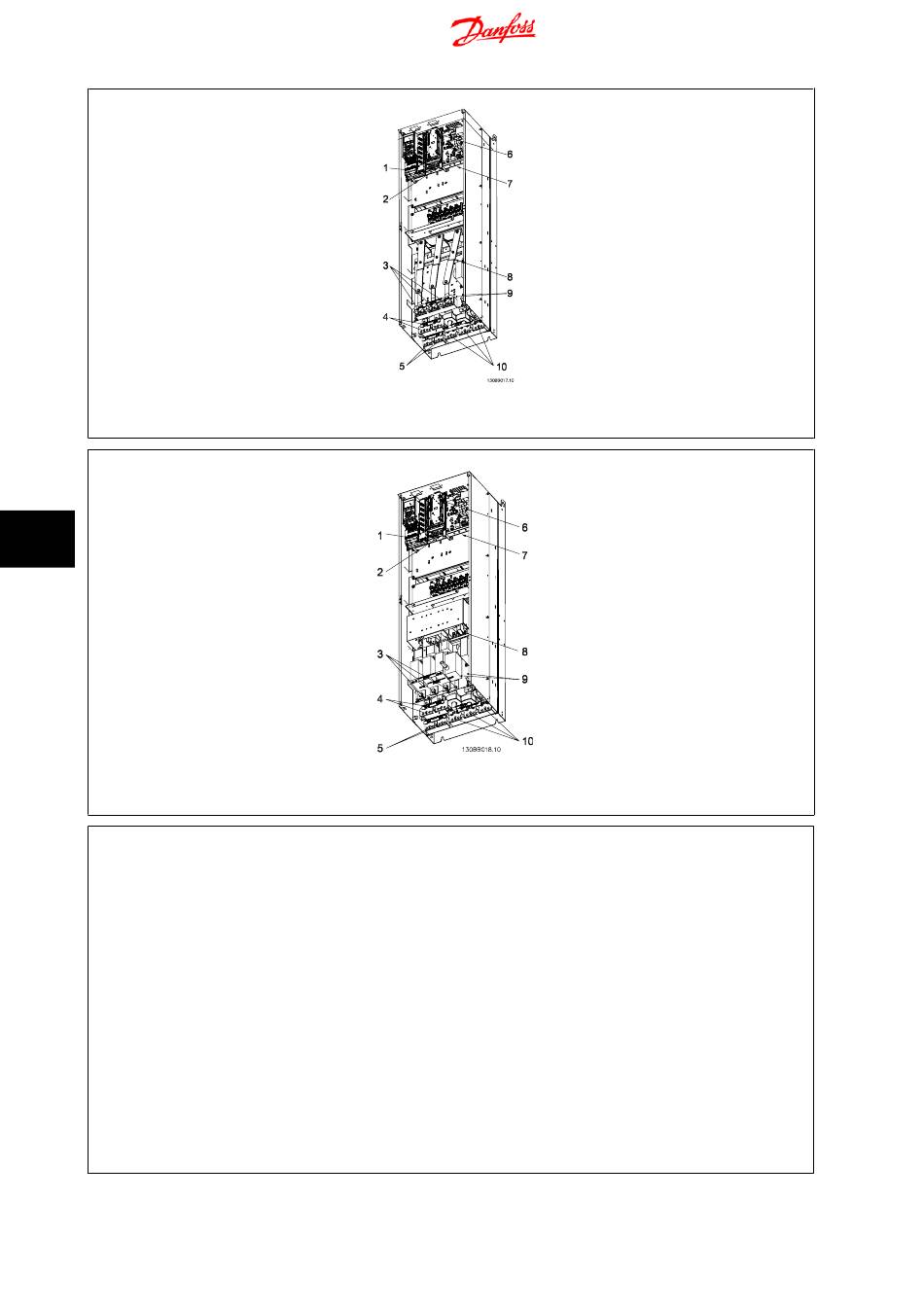

Illustration 8.21: Compact IP00 (châssis), châssis de taille D3
8
Illustration 8.22: Compact IP00 (châssis) avec sectionneur, fusible et filtre RFI,châssis de taille D4
1) Relais AUX
01 02
04 05
2) Commutateur temp.
106 104 105
3) Ligne
R S T
91 92 93
L1 L2 L3
4) Répartition de
la charge
-DC +DC
88 89
164
03
06
MG.33.BC.04 - VLT® est une marque déposée Danfoss
5) Frein
-R +R
81 82
6) Fusible SMPS (voir les tableaux de fusibles pour prendre connaissance
du numéro)
7) Ventilateur AUX
100 101 102 103
L1 L2 L1 L2
8) Fusible de ventilateur (voir les tableaux de fusibles pour prendre con-
naissance du numéro)
9) Tension
10) Moteur
U V W
96 97 98
T1 T2 T3
