Manuel de configuration du FC 300
3.12.1 Installation de l'arrêt de sécurité - AutomationDrive FC 302 uniquement (et
AutomationDrive FC 301 en châssis de taille A1)
Pour installer un arrêt de catégorie 0 (EN 60204) conformément
à la catégorie de sécurité 3 (EN 954-1)/PL "d" (ISO 13849-1),
procéder comme suit :
1. Il faut retirer le cavalier entre la borne 37 et l'alimentation 24 V
CC. La coupure ou la rupture du cavalier n'est pas suffisante. Il
faut l'éliminer complètement afin d'éviter les courts-circuits. Voir
le cavalier sur l'illustration.
2. Raccorder la borne 37 aux 24 V CC par un câble protégé contre
les courts-circuits. L'alimentation 24 V CC doit pouvoir être in-
terrompue par un dispositif d'interruption de circuits selon la
Cat. 3 (EN 954-1)/PL "d" (ISO 13849-1). Si ce dispositif et le
variateur de fréquence se trouvent dans le même panneau d'ins-
tallation, l'on peut utiliser un câble standard à la place d'un câble
protégé.
3. La fonction d'arrêt de sécurité n'est conforme à la cat. de sécu-
rité 3 (EN 954-1)/PL "d" (ISO 13849-1) que si une protection
particulière contre la pollution conductrice est mise en place.
Pour obtenir une telle protection, utiliser le AutomationDrive FC
302 avec un indice de protection IP54 ou supérieur. Si un
AutomationDrive FC 302 avec protection inférieure (ou un
AutomationDrive FC 301 A1, uniquement fourni avec une pro-
tection IP21) est utilisé, un environnement de fonctionnement
correspondant à l'intérieur d'une armoire IP54 doit être assuré.
Une solution évidente, lorsqu'il y a un risque de pollution con-
ductrice dans un environnement de fonctionnement, consiste à
monter les dispositifs dans des boîtiers métalliques fournissant
une protection IP54.

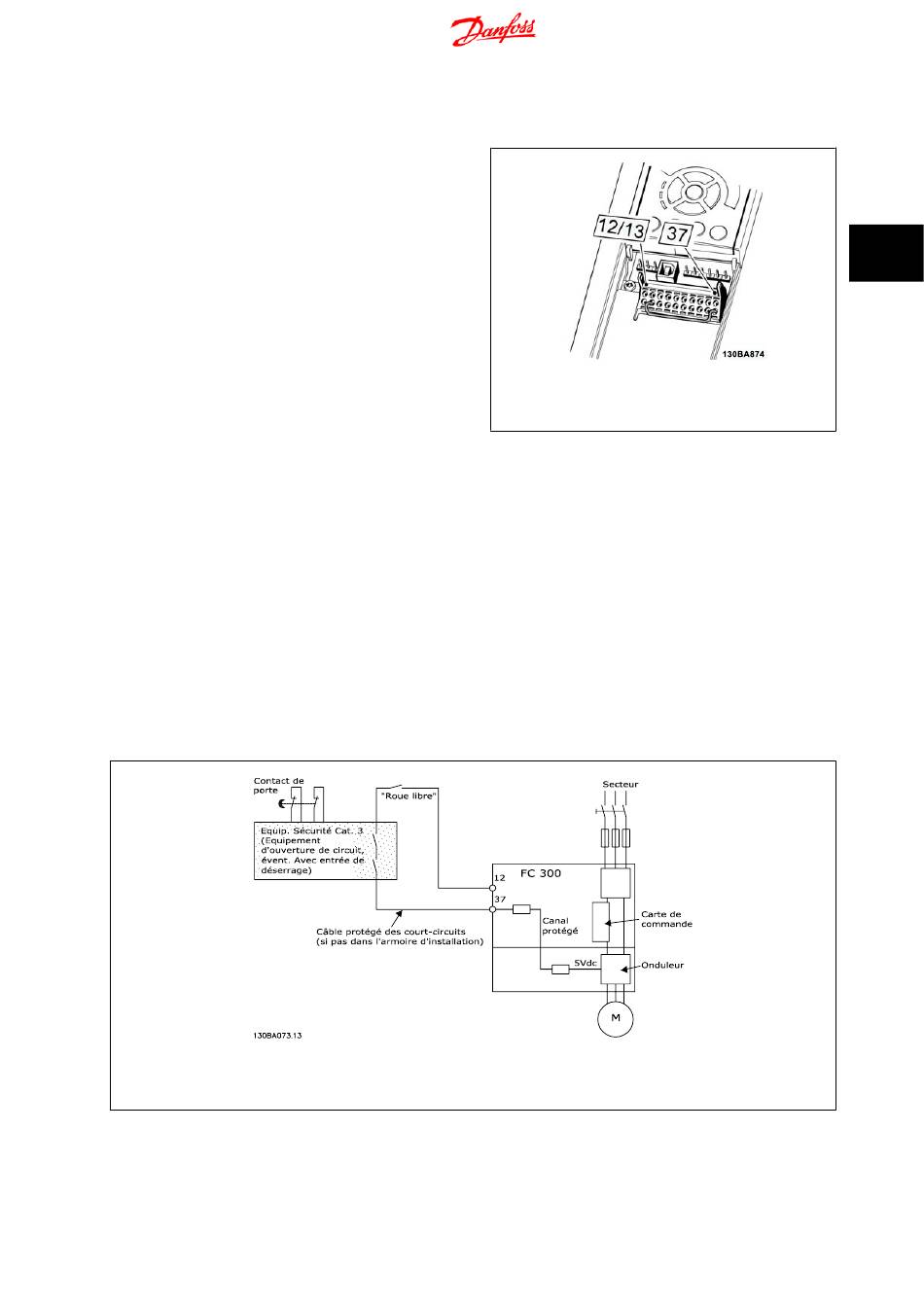

L'illustration ci-dessous présente une catégorie d'arrêt 0 (EN 60204-1) avec une catégorie de sécurité 3 (EN 954-1)/PL "d" (ISO 13849-1). L'interruption
de circuit est provoquée par le contact d'ouverture de porte. L'illustration indique aussi comment raccorder une roue libre matérielle qui ne soit pas de
sécurité.
Illustration 3.9: Illustration des aspects essentiels d'une installation pour obtenir une catégorie d'arrêt 0 (EN 60204-1) avec catégorie de
sécurité 3 (EN 954-1)/PL "d" (ISO 13849-1).
MG.33.BC.04 - VLT® est une marque déposée Danfoss
3 Présentation du AutomationDrive FC 300
Illustration 3.8: Ponter le cavalier entre la borne 37 et les
24 V CC.
