Manuel de configuration du FC 300
Emplacement des bornes - Armoire d'options (F3 et F4)

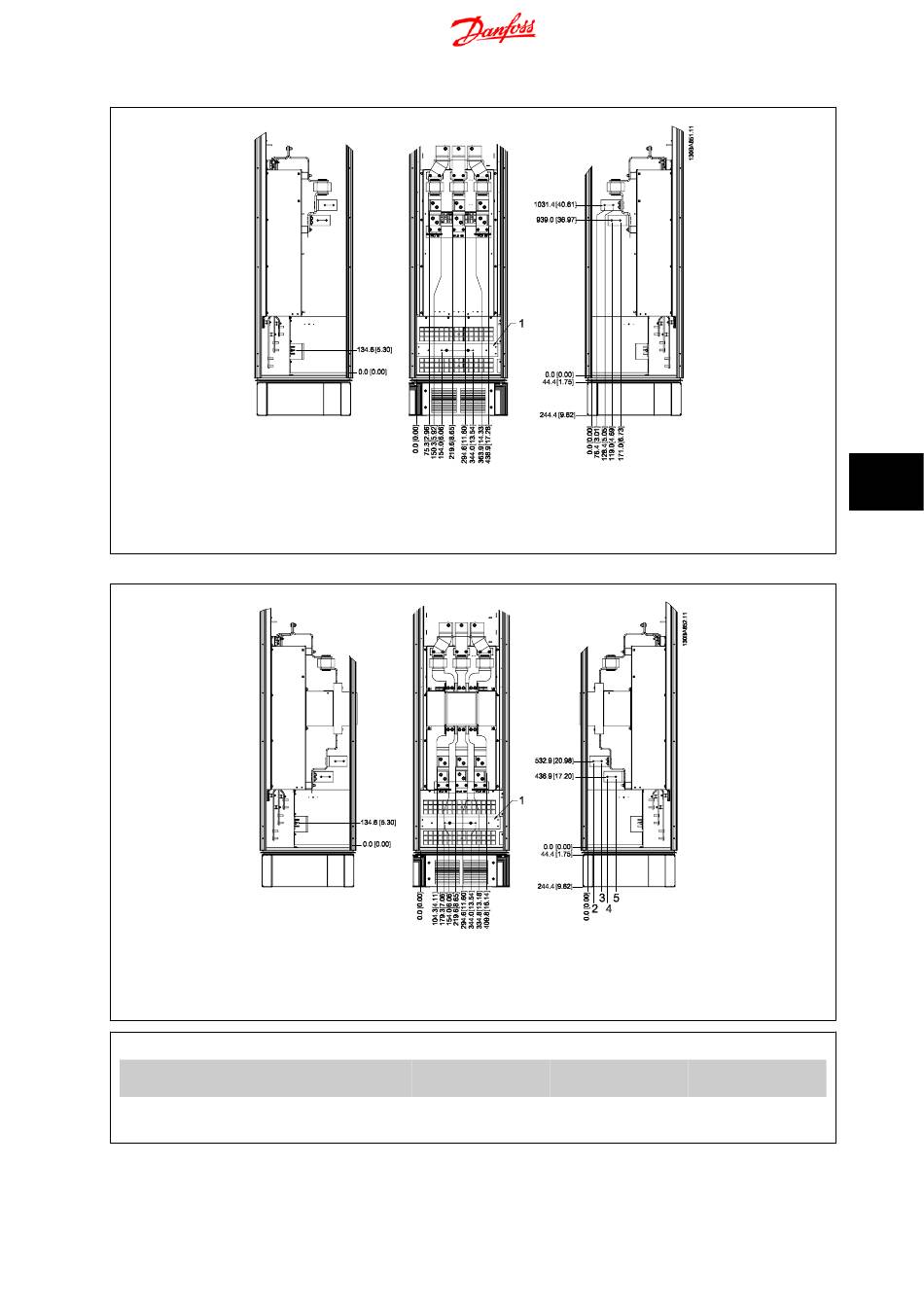

Illustration 7.25: Emplacement des bornes - Armoire d'options (vues gauche, avant et droite). La plaque presse-étoupe est à 42 mm sous
le niveau 0,0.
1) Barre de mise à la terre
Emplacement des bornes - Armoire d'options avec disjoncteur et interrupteur intégré (F3 et F4)
Illustration 7.26: Emplacement des bornes - Armoire d'options avec disjoncteur et interrupteur intégré (vues gauche, avant et droite). La
plaque presse-étoupe est à 42 mm sous le niveau 0,0.
1) Barre de mise à la terre
Puissance
450 kW (480 V), 630-710 kW
(690 V)
500-800 kW (480 V),
800-1000 kW (690 V)
Tableau 7.2: Dimensions pour borne
2 3
34.9 86.9
46.3 98.3
