Manuel de configuration du FC 300

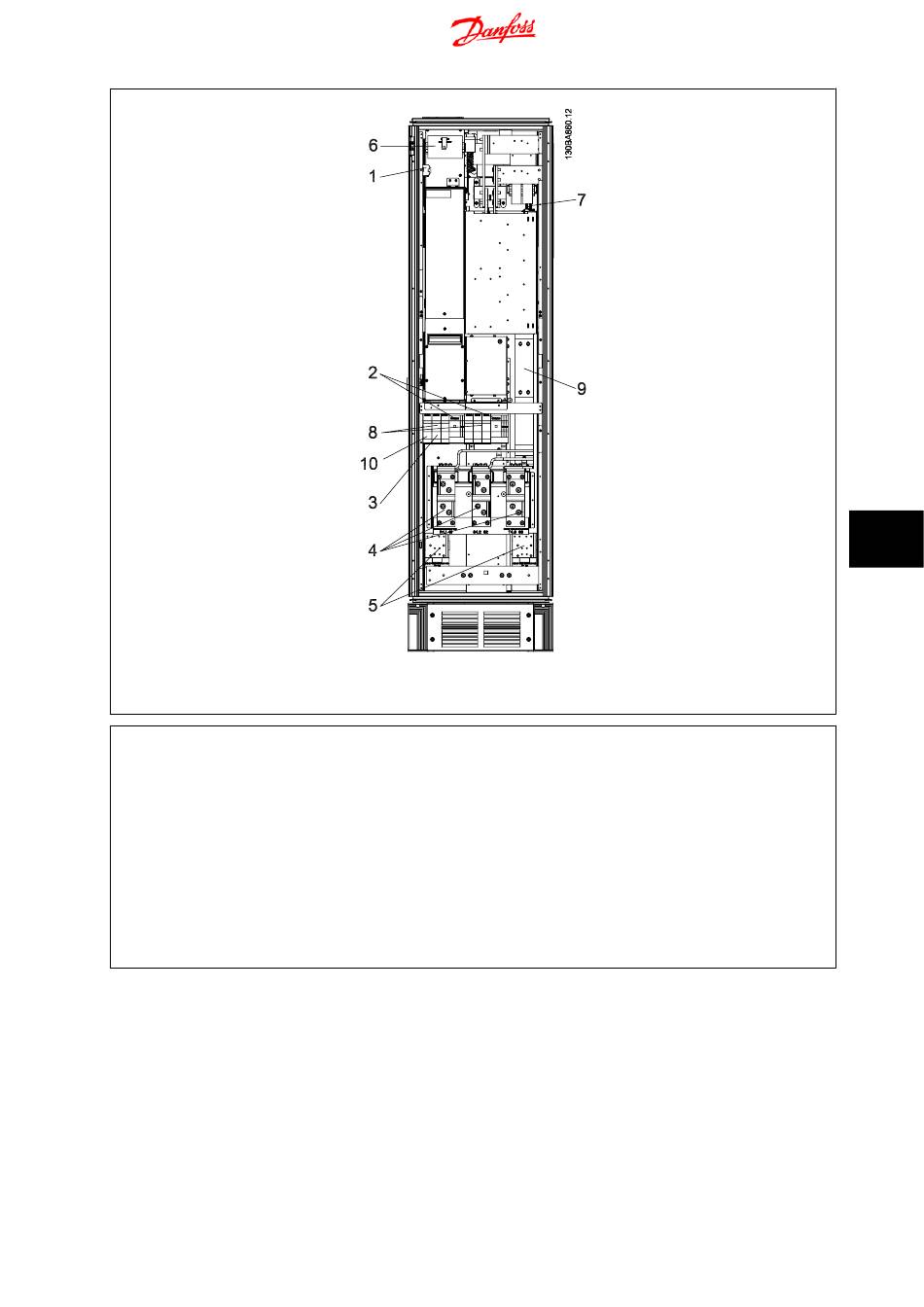

Illustration 8.28: Armoire du redresseur, châssis de taille F1, F2, F3 et F4.
1) 24 V CC, 5 A
T1 Prises de sortie
Commutateur temp.
106 104 105
2) Démarreurs manuels
3) Bornes de puissance protégées par fusible 30
A
4) Ligne
R S T
L1 L2 L3
5) Répartition de la charge
-DC +DC
88 89
6) Fusibles du transformateur de contrôle (2 ou 4 unités). Voir les tableaux de fusibles pour
prendre connaissance des numéros
7) Fusible SMPS. Voir les tableaux de fusibles pour prendre connaissance des numéros
8) Fusibles du contrôleur de moteur manuel (3 ou 6 unités). Voir les tableaux de fusibles
pour prendre connaissance des numéros
9) Fusibles de ligne, châssis F1 et F2 (3 unités). Voir les tableaux de fusibles pour prendre
connaissance des numéros
10) Fusibles de puissance protégés par fusible 30 A
