7 Installation mécanique - châssis de taille D,
E et F
Emplacement des bornes - châssis de taille F2 et F4
7

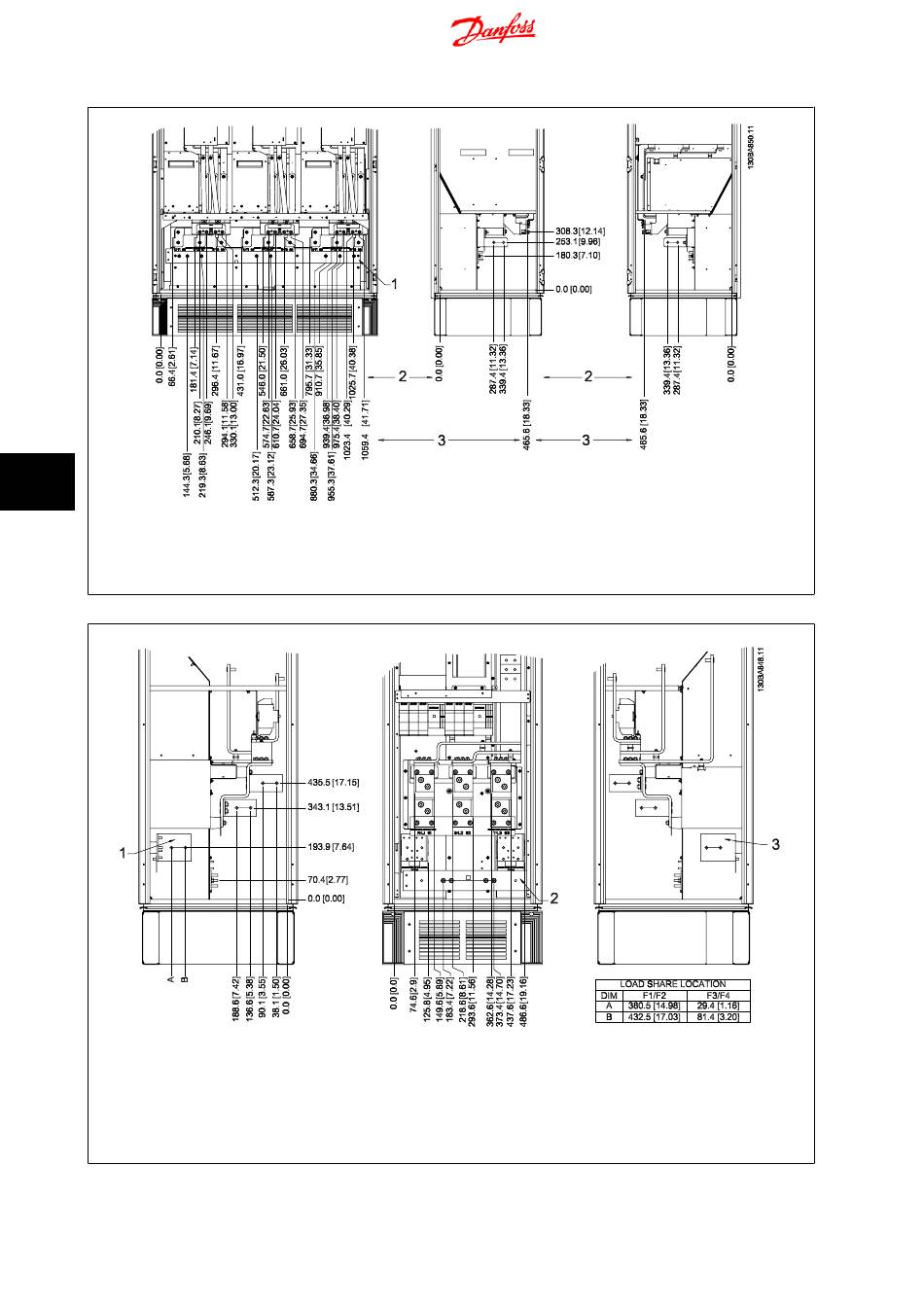

Illustration 7.23: Emplacement des bornes - Armoire d'onduleur - F2 et F4 (vues avant, gauche et droite) La plaque presse-étoupe est à
42 mm sous le niveau 0,0.
1) Barre de mise à la terre
Emplacement des bornes - Redresseur (F1, F2, F3 et F4)
Illustration 7.24: Emplacement des bornes - Redresseur (vues gauche, avant et droite). La plaque presse-étoupe est à 42 mm sous le niveau
0,0.
1) Borne de répartition de charge (-)
2) Barre de mise à la terre
3) Borne de répartition de charge (+)
