Manuel de configuration du FC 300
Ne pas mélanger les systèmes 24/48 V et les systèmes haute tension.

10.6 Option de secours 24 V MCB 107

Alimentation 24 V CC externe
Une alimentation 24 V CC externe peut être installée pour servir d'alimentation basse tension pour la carte de commande et toute carte d'option installée.
Cela permet à une unité LCP (y compris réglages des paramètres) de fonctionner pleinement sans raccordement au secteur.
Spécification de l'alimentation 24 V CC externe :
Plage tension d'entrée
Courant d'entrée max.
Courant d'entrée moyen pour le AutomationDrive FC 302
Longueur max. du câble
Charge capacitive d'entrée
Retard mise sous tension
Les entrées sont protégées.
Numéros des bornes :
Borne 35 : - alimentation 24 V CC externe.
Borne 36 : + alimentation 24 V CC externe.
Procéder comme suit :
1. Retirer le LCP ou le couvercle aveugle
2. Retirer la protection borniers
3. Retirer la plaque de connexion à la terre et le couvercle plastique
en dessous
4. Insérer l'option d'alimentation de secours 24 V CC externe dans
l'emplacement prévu à cet effet
5. Installer la plaque de connexion à la terre
6. Fixer la protection borniers et le LCP ou le couvercle aveugle.
Quand l'option de secours 24 V MCB 107 alimente le circuit de commande,
l'alimentation interne 24 V est automatiquement déconnectée.
MG.33.BC.04 - VLT® est une marque déposée Danfoss
10 Options et accessoires
24 V CC ±15 % (max. 37 V en 10 s)

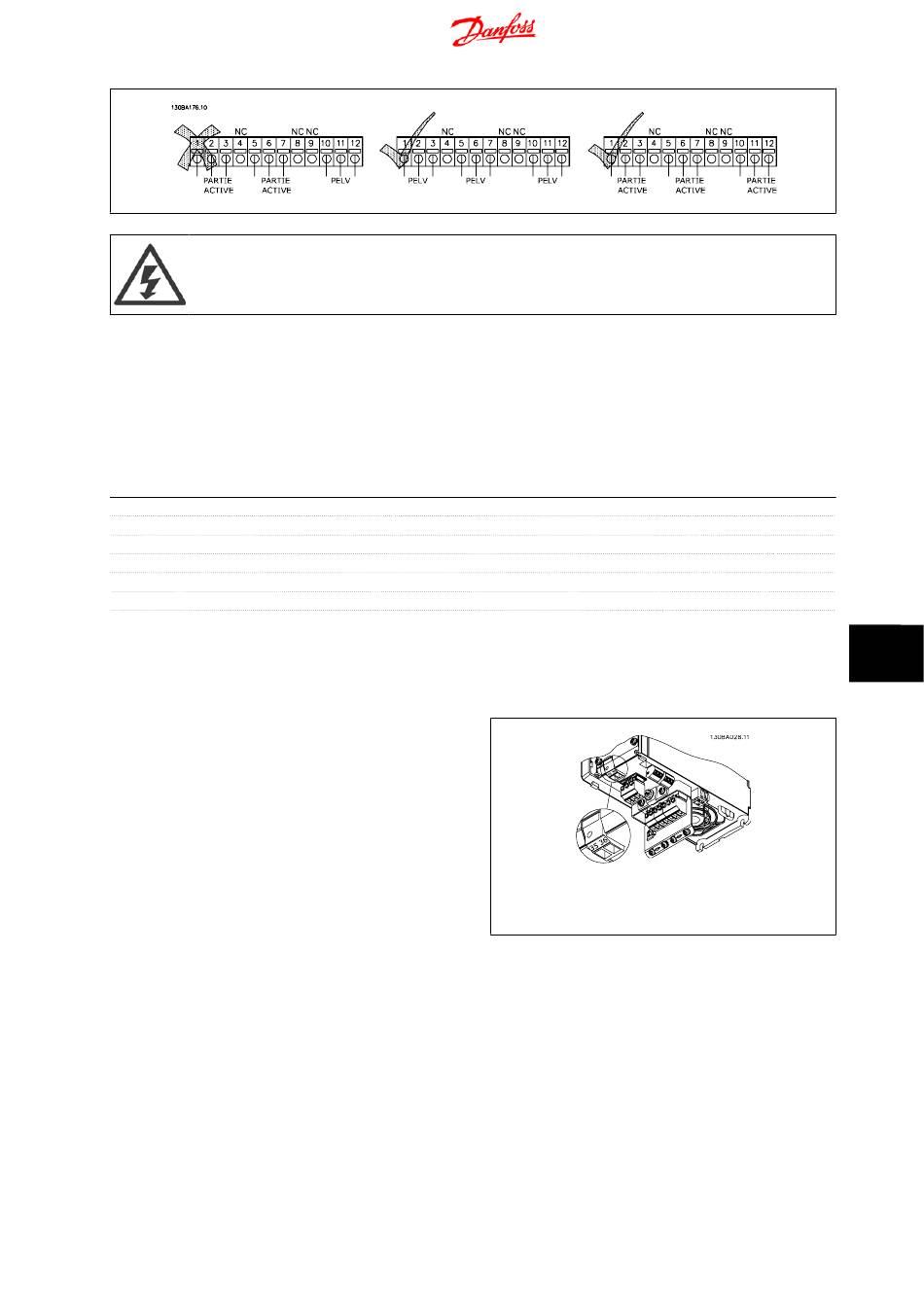

Illustration 10.3: Connexion à l'alimentation de secours 24
V sur les châssis de taille A2 et A3.
2.2 A
0.9 A
75 m
< 10 uF
< 0.6 s
