7 Installation mécanique - châssis de taille D,
E et F

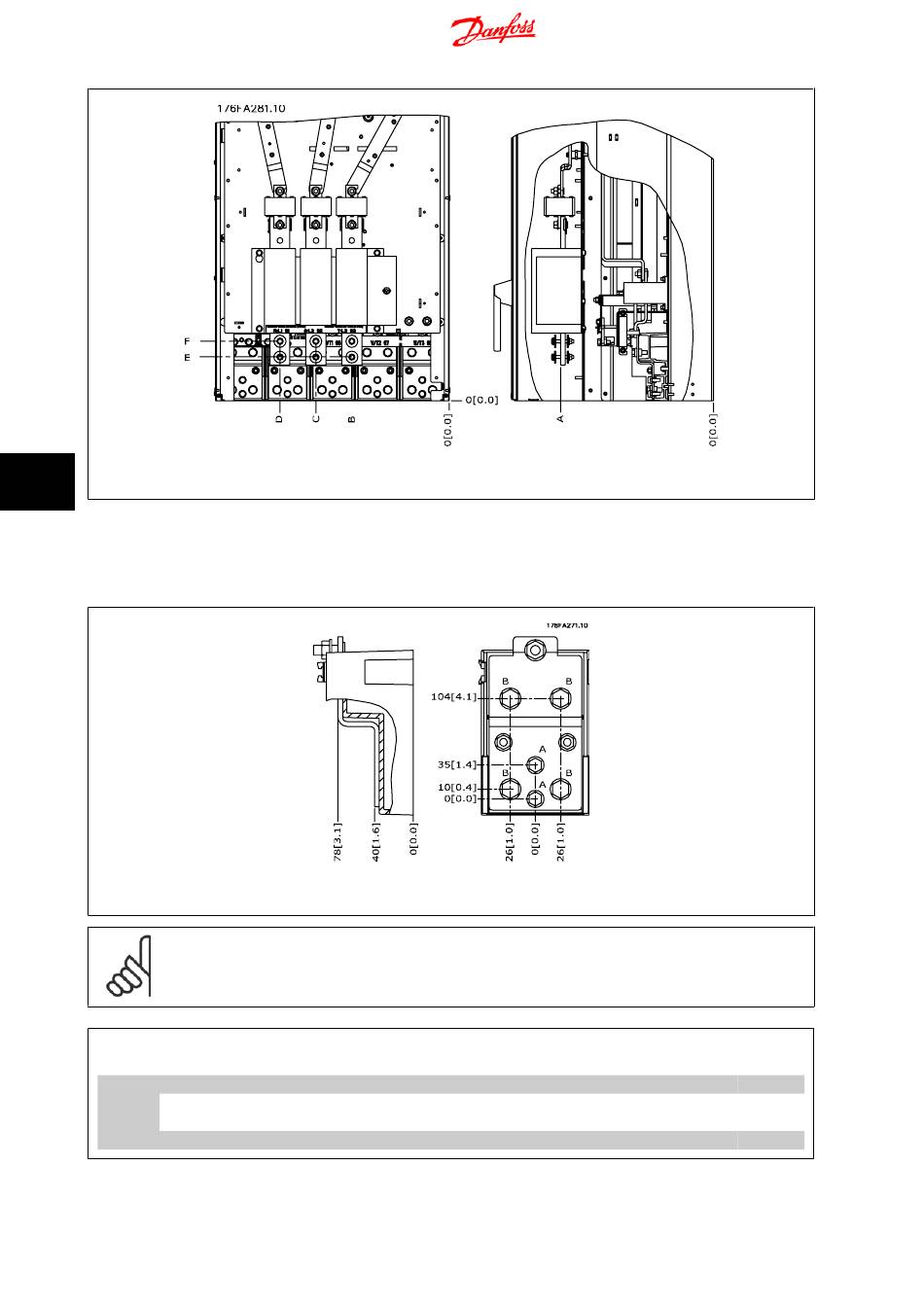

Illustration 7.20: Positions des connexions d'alimentation du sectionneur protection IP00
7
Noter que les câbles de puissance sont lourds et difficiles à plier. Considérer la position optimale du variateur de fréquence pour garantir une installation
facile des câbles.
Chaque borne permet d'utiliser jusqu'à 4 câbles avec des serre-câbles ou une borne tubulaire standard. La terre est connectée au point de terminaison
adapté du variateur.
Illustration 7.21: Bornes en détails
N.B.!
Les connexions d'alimentation peuvent être effectuées en position A ou B
Châssis
de taille
250/315 kW (400 V) ET 355/450-500/630 KW
E2
315/355-400/450 kW (400 V)
142
Type d'unité
IP00/CHÂSSIS
381 (15.0)
(690 V)
383 (15.1)
MG.33.BC.04 - VLT® est une marque déposée Danfoss
Dimensions de la borne du sectionneur
A
B
C
245 (9.6)
334 (13.1)
244 (9.6)
334 (13.1)
Manuel de configuration du FC 300
D
E
F
423 (16.7)
256 (10.1)
N/A
424 (16.7)
109 (4.3)
149 (5.8)
