7 Installation mécanique - châssis de taille D,
E et F

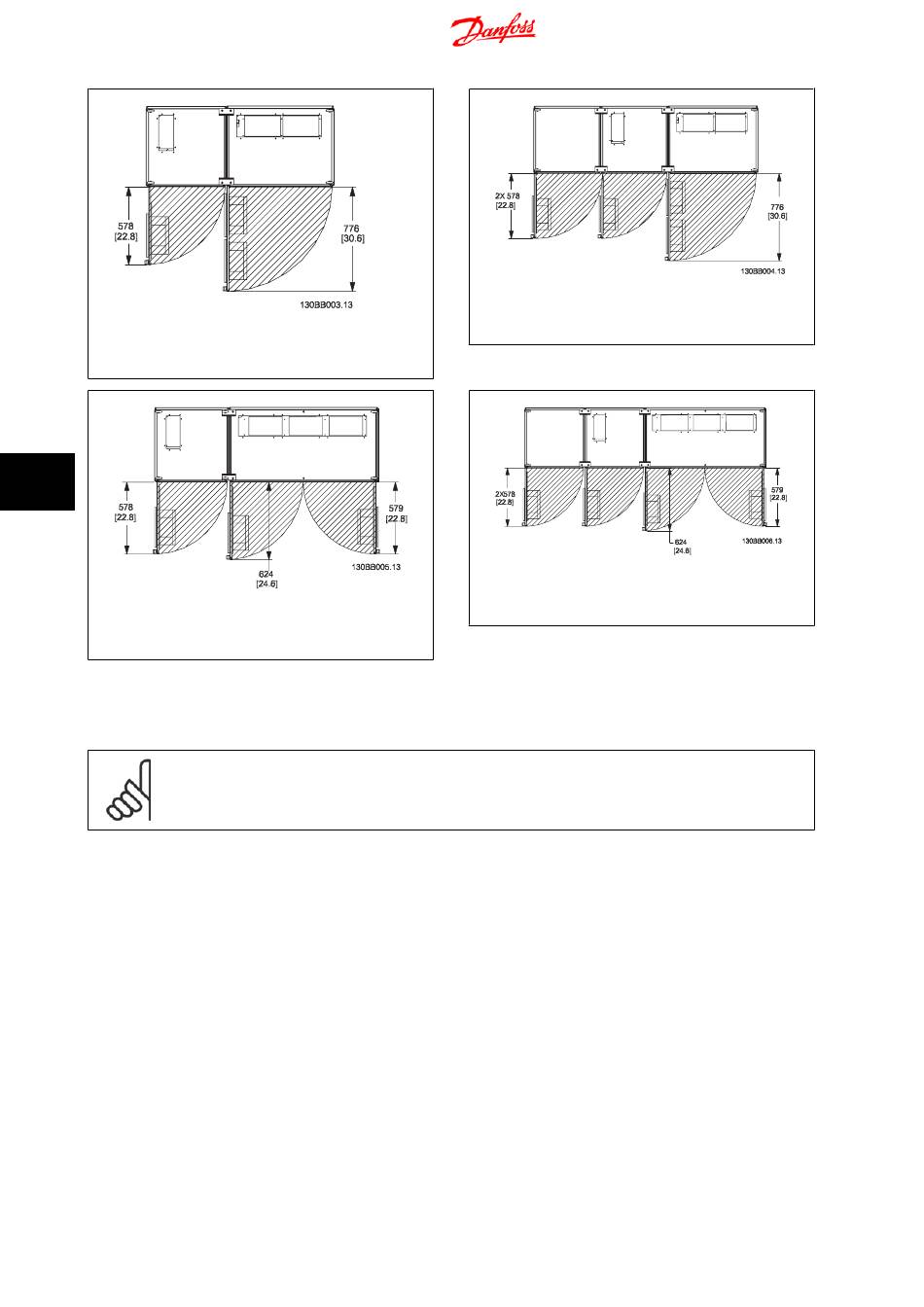

Illustration 7.9: Espace devant les types de protection IP21/
IP54, châssis de taille F1.
7
Illustration 7.11: Espace devant les types de protection
IP21/IP54, châssis de taille F2.
Accès aux câbles
Veiller à ce que l'accès aux câbles soit possible, y compris en tenant compte de la nécessité de plier les câbles. Comme la protection IP00 présente une
ouverture en bas, les câbles doivent être fixés au panneau arrière de la protection où est monté le variateur de fréquence, c.-à-d. à l'aide d'étriers de
serrage.
N.B.!
Tous les serre-câbles et les cosses sont montés dans la largeur de la barre omnibus de connexion
136
Illustration 7.10: Espace devant les types de protection
IP21/IP54, châssis de taille F3.
Illustration 7.12: Espace devant les types de protection
IP21/IP54, châssis de taille F4.
