Manuel de configuration du FC 300
Régler le contrôleur logique avancé au Par. 13-00
L'ordre de démarrage/d'arrêt est appliqué sur la borne 18. Si le signal d'arrêt est appliqué, le variateur de fréquence décélère et passe en fonctionnement
libre.

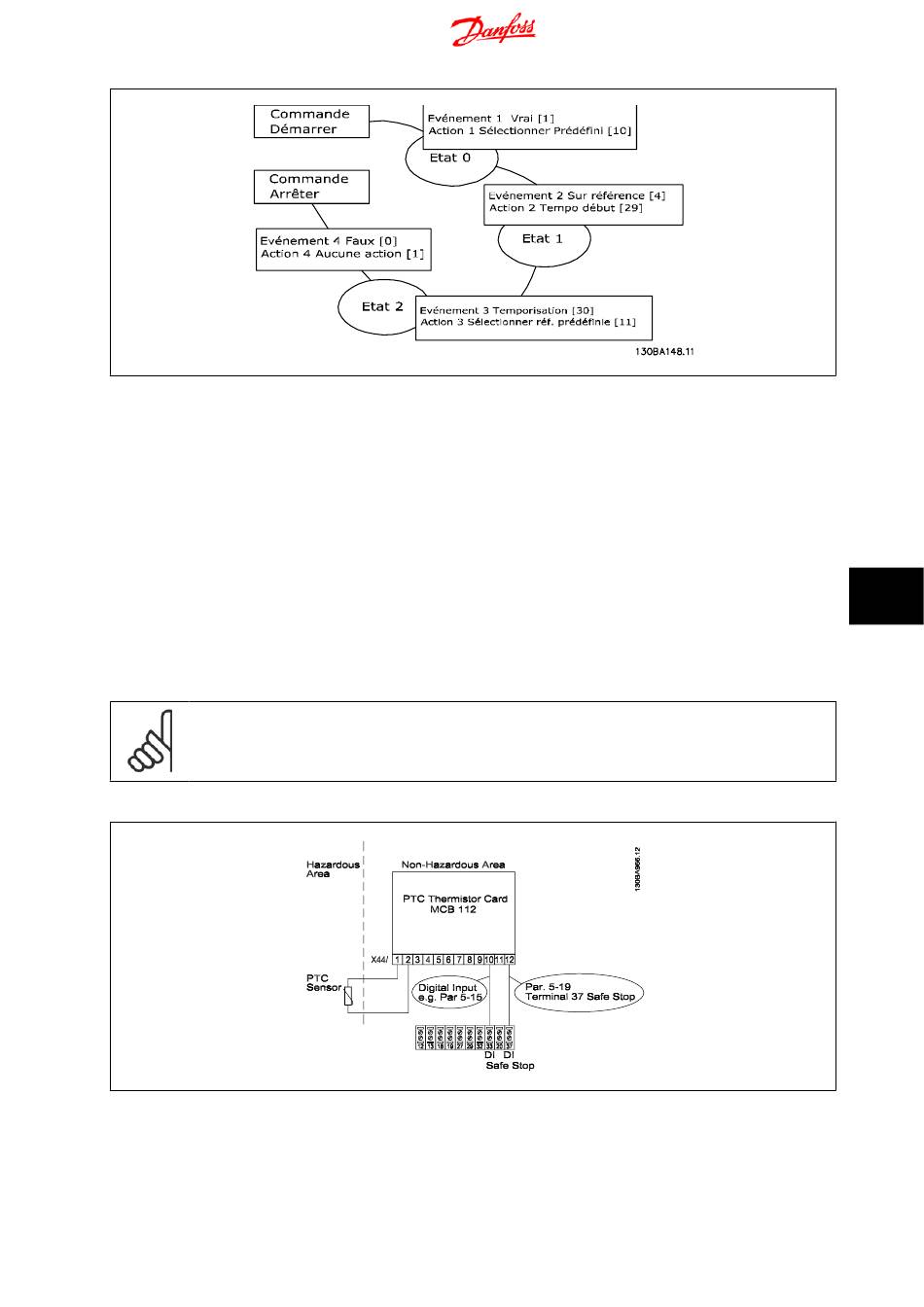

9.1.12 Carte thermistance PTC MCB 112

Les deux exemples suivants présentent les possibilités à disposition lors de l'utilisation de la carte thermistance PTC MCB 112 du VLT.
Raccordement de la carte MCB 112
Les bornes X44/1 et X44/2 (T1 et T2) permettent de connecter les PTC du moteur avec la carte d'option. X44/12 est raccordée à la borne 37 de l'arrêt
de sécurité du FC 302.
La borne X44/10 est reliée à une entrée digitale du FC 302. Cette entrée digitale peut correspondre à la borne 33, mais ce n'est qu'un exemple. Tout
autre entrée digitale peut également être utilisée. L'usage de ce signal permet au variateur de détermine la source à l'origine de l'activation de l'arrêt de
sécurité, étant donné que d'autres composants peuvent être connectés simultanément à la borne 37 de l'arrêt de sécurité du FC 302.
N.B.!
La borne X44/10 doit être raccordée.

Utilisation standard

Mode contr. log avancé
sur Actif.
