8 Installation électrique
8

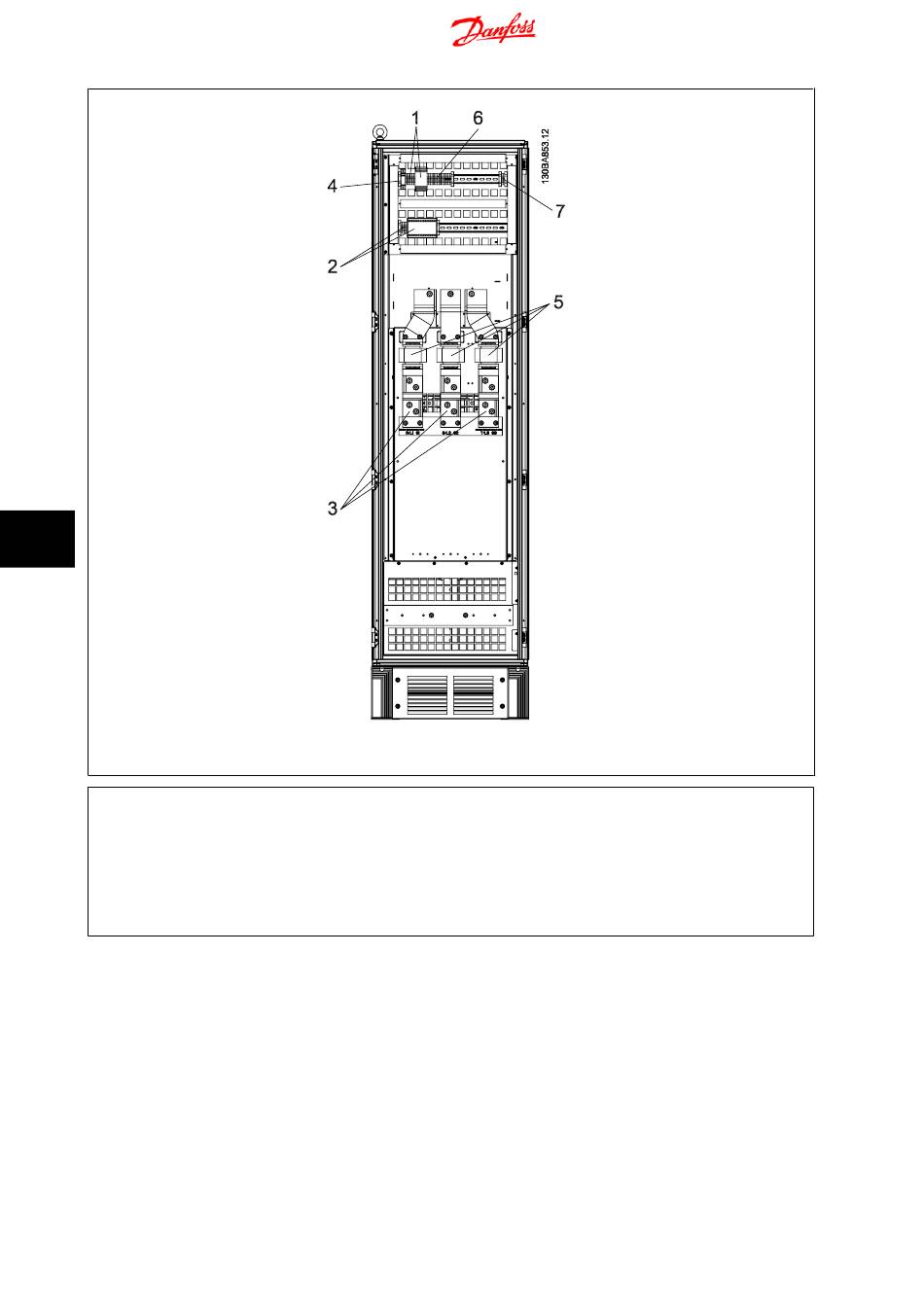

Illustration 8.31: Armoire d'options, châssis de taille F3 et F4.
1) Borne relais Pilz
2) Borne RCD ou IRM
3) Tension
R S T
91 92 93
L1 L2 L3
170
4) Fusible de bobine de relais de sécurité avec relais PILS
Voir les tableaux de fusibles pour prendre connaissance des numéros
5) Fusibles de ligne, F3 et F4 (3 unités)
Voir les tableaux de fusibles pour prendre connaissance des numéros
6) Bobine de relais de contacteur (230 V CA). Contacts Aux NF et NO
7) Bornes de commande de déclenchement de dérivation du disjoncteur
(230 V CA ou 230 V CC)
