MANUAL DE UTILIZAÇÃO
d. Para fixar o Adapter no devido lugar, aperte o manípulo de bloqueio proximal
(Fig. 16A) até as juntas circulares vermelhas deixarem de estar visíveis.
Atenção: certifique-se de que as juntas circulares vermelhas já não estão visíveis
para ter a certeza que o manípulo está totalmente apertado.
Well Leg Holder
a. Localize a HDS Well Leg Spar (AR-6529-14L ou AR-6529-14); esta é a Spar com
a articulação mais pequena na extremidade proximal e apenas uma pega
na extremidade distal.
b. Se a Well Leg Spar estiver montada no carrinho, este deve ficar travado no
lugar, a aproximadamente 25,4 cm (10 in) da articulação da Spar, na
extremidade proximal da mesma. Caso contrário, mova o carrinho para esta
posição para ajudar a equilibrar a distribuição de peso da Spar e facilitar as
manobras. Para tal, destrave o carrinho da Well Leg Spar empurrando o
bloqueio do carrinho situado nas pegas dianteiras do carrinho (Fig. 6). Deslize
o carrinho de forma a ficar situado a cerca de 25,4 cm (10 in) da articulação da
Spar e puxe a alavanca do bloqueio do carrinho para travar o carrinho no lugar.
c. Certifique-se de que o gancho de montagem, situado no lado inferior da
articulação da Spar, está alinhado em relação ao eixo longo da mesma. Se
for necessário efetuar ajustes, acione a pega de abdução/adução (Fig. 7)
enquanto um colega ajusta o ângulo do gancho de montagem até este
ficar alinhado com o eixo da longarina.
d. Tal como fez com a Operative Spar, eleve a Spar e oriente-a a um ângulo de
30⁰. Avance para engatar o gancho de montagem no Well Leg Adapter.
Desça a Spar para montar totalmente a Well Leg Spar no Well Leg Adapter.

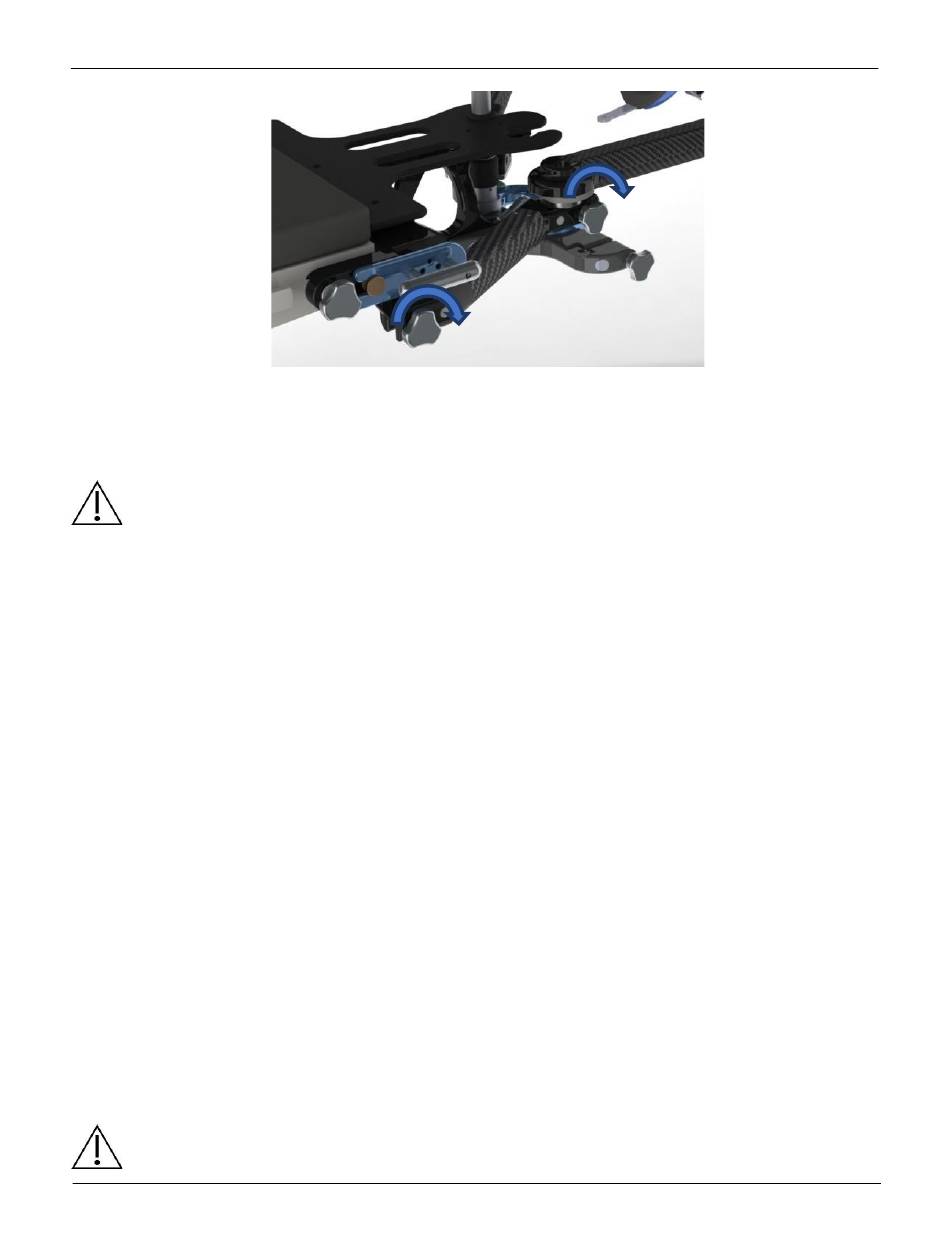

Para fixar a Spar, aperte o manípulo de bloqueio distal no Well Leg Adapter
(Fig. 10B) até as juntas circulares vermelhas deixarem de estar visíveis.
Atenção: certifique-se de que as juntas circulares vermelhas já não estão visíveis
para ter a certeza que o manípulo está totalmente apertado.
Document Number: 80028286
Version D
A
Fig. 10
Página 622
B
Issue Date: 31 MAR 2020
Ref Blank Template: 80025118 Ver. E
