SAME AGROCOMPACT F60 Manuel D'atelier page 99

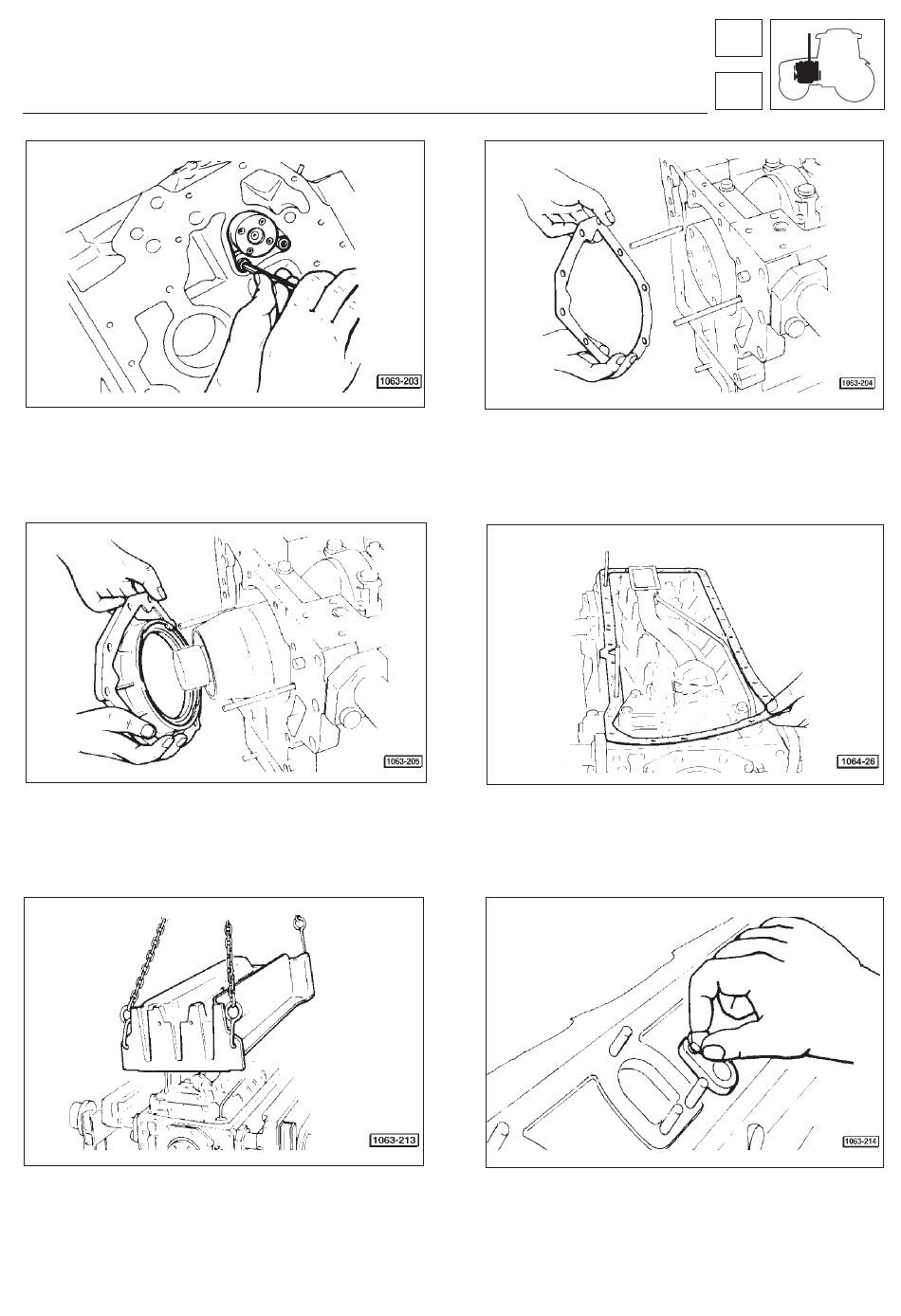

Fig. 29 - Introduire l'arbre à cames dans le carter. Installer la
bride à fourche pour la mise en place de l'arbre à cames.
S'assurer du libre mouvement de l'arbre tout en prévoyant un
jeu axial limité. Attention: si le pignon de distribution a été dé-
posé ou substitué, il faut procéder à un nouveau calage de
l'arbre à cames.
Fig. 31 - Monter le flasque en utilisant une bague de protec -
tion. Attention: La bague introduite dans un flasque neuf ne
doit jamais être graissée, les vis de blocage doivent être en -
duites d'adhésif, les rondelles en cuivre à interposer doivent
être serrées au couple prescrit à la page 98.
Fig. 33 - Monter le carter à huile moteur.
Moteur
Assemblage
Fig. 30 - Placer le joint du flasque arrière du vilebrequin.
Fig. 32 - Placer le joint du carter à huile moteur.
Fig. 34 - Placer sur le bloc-moteur les supports de guidage de
la commande des pompes d'injection et les bloquer avec les
vis de fixation correspondantes.
1
99
