SAME AGROCOMPACT F60 Manuel D'atelier page 97

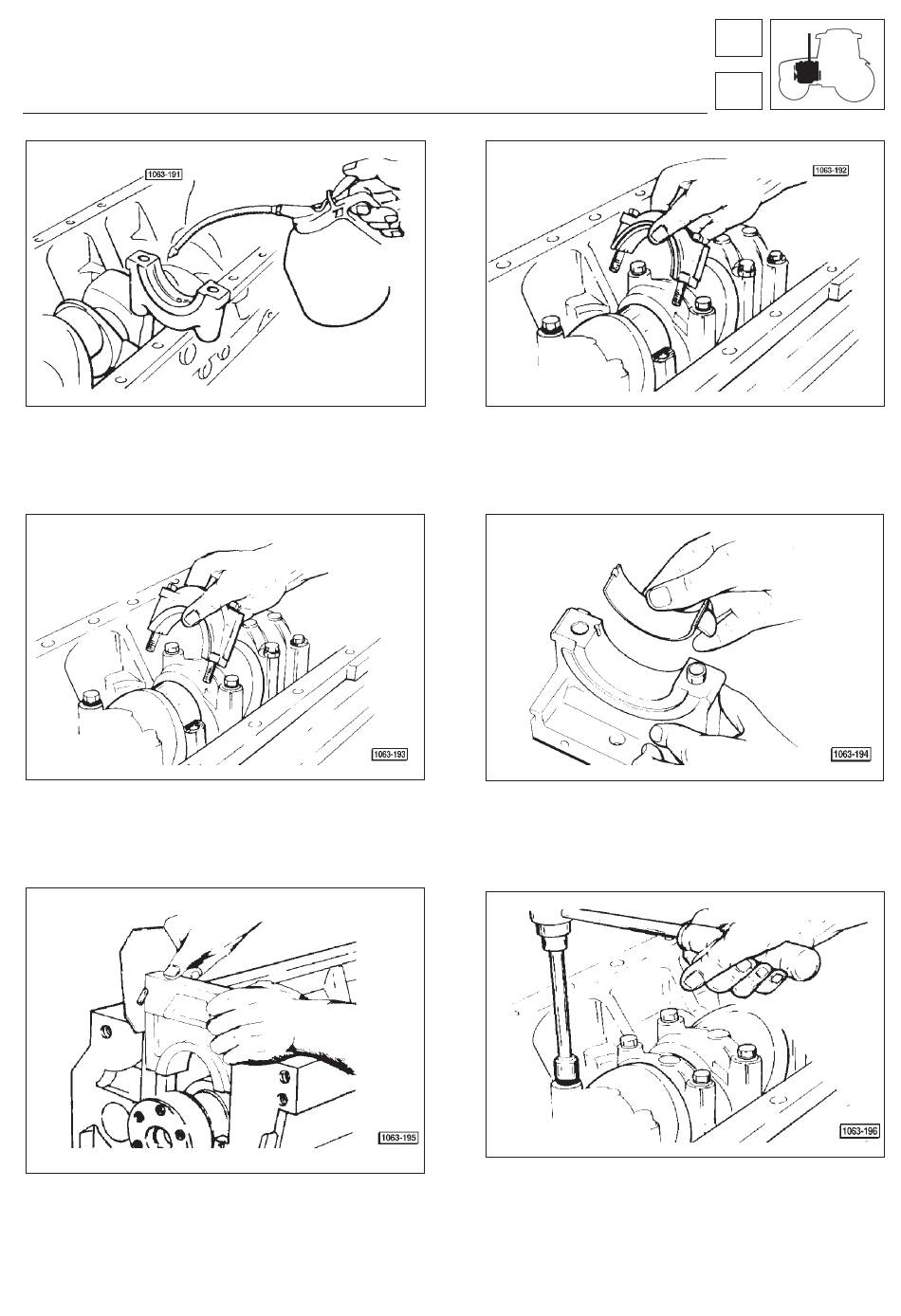

Fig. 17 - Huiler les demi-coussinets des paliers de
vilebrequin.
Fig. 19 - Installer les chapeaux intermédiaires des paliers de
vilebrequin veillant à ce que les références qu'ils portent coï -
ncident avec celles frappées sur le carter. (Les numéros sont
tous à orienter du même côté);
Fig. 21 - Placer les joints dans les paliers avant et arrière, par
la suite installer les paliers à l'aide dune glissière en tôle en
les frappant légèrement pour en faciliter l'introduction.
Moteur
Assemblage
Fig. 18 - Placer les demi-coussinets des chapeaux de bielle
dans leurs logements puis monter les chapeaux.
Fig. 20 - Placer les demi-coussinets dans les paliers avant et
arrière du vilebrequin. Les demi-joints d'épaulement doivent
être fixés dans le palier arrière après graissage.
Fig. 22 - Enduire le filet des vis de fixation des chapeaux au
LOCTITE 242, puis serrer avec l'outil 5.9030.640.0 en sui -
vant les instructions reportées aux pages 36 - 38;
1
97
