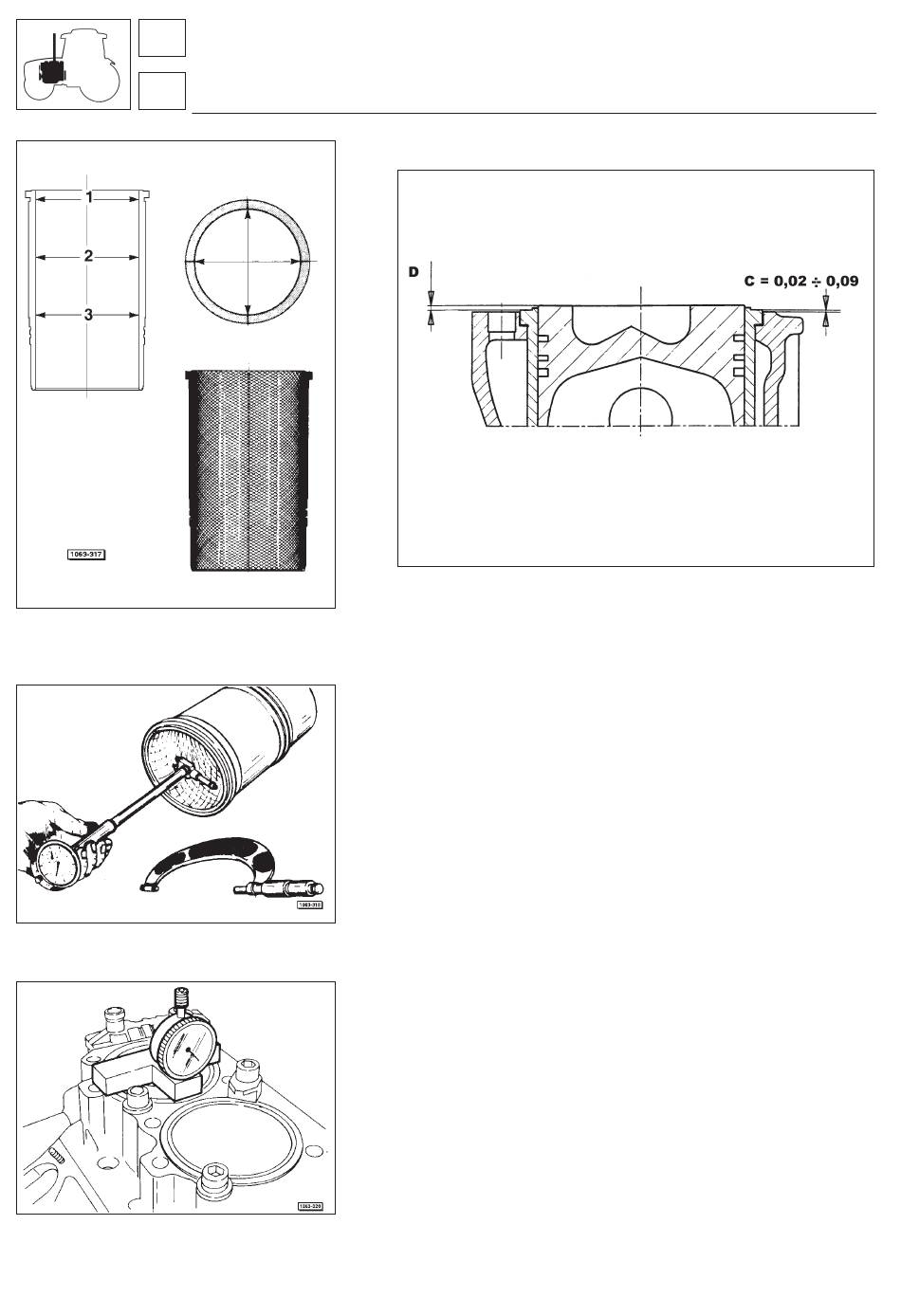

Fig. 1 - Schéma de contrôle de l'usure des

cylindres.

Fig. 3 - Contrôle du diamètre des cylindres.
Fig. 4 - Contrôle de la position du piston au
P.M.H.
30
Moteur
Cylindres moteur
Cylindres
Fig. 2 - Position du cylindre par rapport au piston.
C = saillie du cylindre du carter moteur
D = saillie du piston par rapport au plan d'appui des joints de culasse des
cylindres
Nettoyage général
Après démontage, laver les cylindres avec de l'eau et soude ou
gas-oil, puis, nettoyer soigneusement toute pièce du bloc-moteur
composant la chambre à huile de refroidissement du cylindre.
Contrôle des cylindres
Procéder à une inspection des surfaces des cylindres; ils ne doivent
présenter ni rayures, ni ovalisation, ni conicité, ni usure excessive.
Une usure acceptable doit donner une certaine conicité au cylin-
dre, par contre une usure excessive donne au cylindre la forme
d'un tonneau, il faut alors changer la pièce.
Les mesurages doivent être faits, pour chaque cylindre, à trois ha -
uteurs différentes, et dans deux plans perpendiculaires entre eux.
Si le diamètre mesuré est supérieur aux valeurs maximales
d'usure, les cylindres doivent être remplacés.
Chaque fois qu'il est nécessaire de remplacer les segments usés,
contrôler la surface interne du cylindre; au cas où elle serait com-
plètement lisse, il faudra prévoir le déglaçage des cylindres, pour
permettre l'ajustement de nouveaux segments. A l'aide de l'outil
spécial, pratiquer un mouvement rapide, de va et vient, compor -
tant un rainurage de la surface interne du cylindre, ainsi qu'il est
indiqué en Fig. 1.
A l'aide des outils suivants:
5.9030.627.0
comparateur au centième;
5.9030.433.0
support du comparateur;
5.9030.631.4/10
presse-cylindre,
