Engrenage intermédiaire de distribution
En utilisant un comparateur muni de base magnétique, contrôler
le jeu entre les dents de l'engrenage intermédiaire et celles du pi -
gnon entraîneur et du pignon de distribution.
Le jeu mesuré ne doit pas dépasser 0,10 mm; autrement il faut
remplacer l'engrenage intermédiaire par un autre, ayant une
épaisseur de dent, correspondant à celle mesurée sur le diamètre
primitif différent, de façon à obtenir le jeu correct entre les dents.
Les engrenages se distinguent par des marques en différentes cou -
leurs (ROUGE, JAUNE ou VERT), comme indiqué par la figure 11.
A chaque couleur correspond une valeur diffférente d'épaisseur
de dent.
Epaisseur de la dent sur le diamètre primitif
code réf. 007.1177.0
code réf. 007.1178.0
code réf. 007.1179.0
A - Roue d'engrenage intermédiaire
B - Roue d'engrenage arbre moteur
C - Pignon de distribution

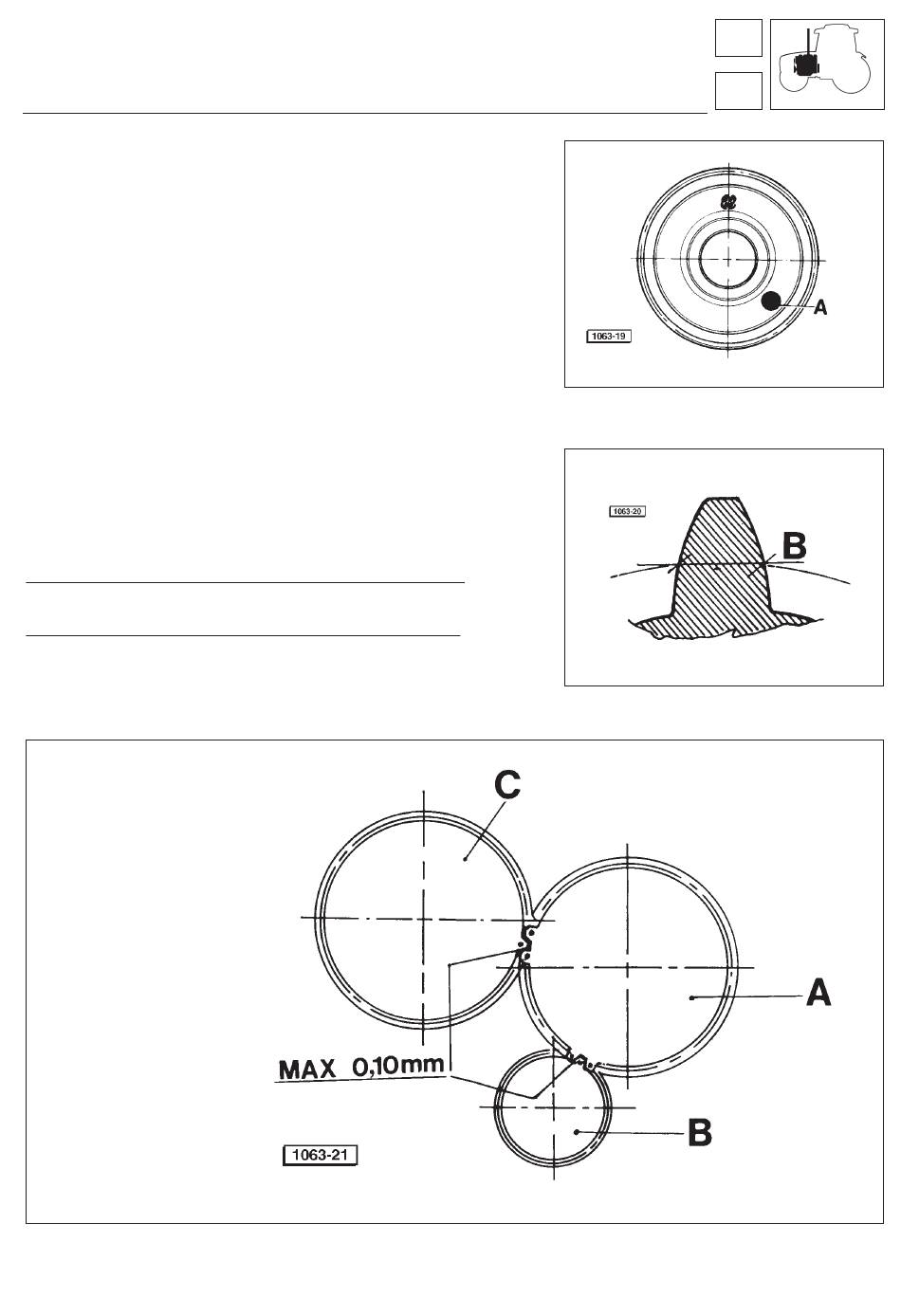

Fig. 13 - Commande de la distribution.
couleur ROUGE= 3 829
,
couleur JAUNE = 3 829
,
- 0 018
couleur VERT= 3 829
,
- 0 026
Carter moteur
Fig. 11 - Engrenage intermédiaire de distribution.
A - Marque d'identification
- 0 088 ,
- 0 044 ,
- 0 009 ,
- 0 053 ,
,
,
Fig. 12 - Dent de l'engrenage.
B - Epaisseur de la dent de l'engrenage.
Moteur
