Calage entre carter à huile et support avant
Entre carter à huile et support avant, il est nécessaire d'installer
des cales d'épaisseur entre le carter à huile C et le support avant
A, de façon à obtenir un alignement avec le plan du bloc-moteur
correspondant à ± 0,1 mm.
Assembler le carter à huile, sur le bloc-moteur, prenant soin,
d'aligner parfaitement les plans arrière (côté volant moteur).
A l'aide du comparateur centésimal, réf. 5.9030.272.0 et du support
de comparateur réf. 5.9030.433.0, mesurer la différence de cote,
entre plan avant de carter à huile C et celui du bloc-moteur B.
Cette différence doit être de 0,35 ÷ 0,95 mm (s'assurer que le plan
du carter présente toujours un retrait par rapport à celui du
bloc-moteur).
Installer le support avant en plaçant un nombre de cales tel que
les plans en résultent alignés avec une tolérance de ± 0,1 mm.
ATTENTION: Le relèvement et le calage correspondant sont à ef -
fectuer, soit sur le côté droit soit sur le côté gauche avant, du car-
ter à huile, comme indiqué sur la figure.

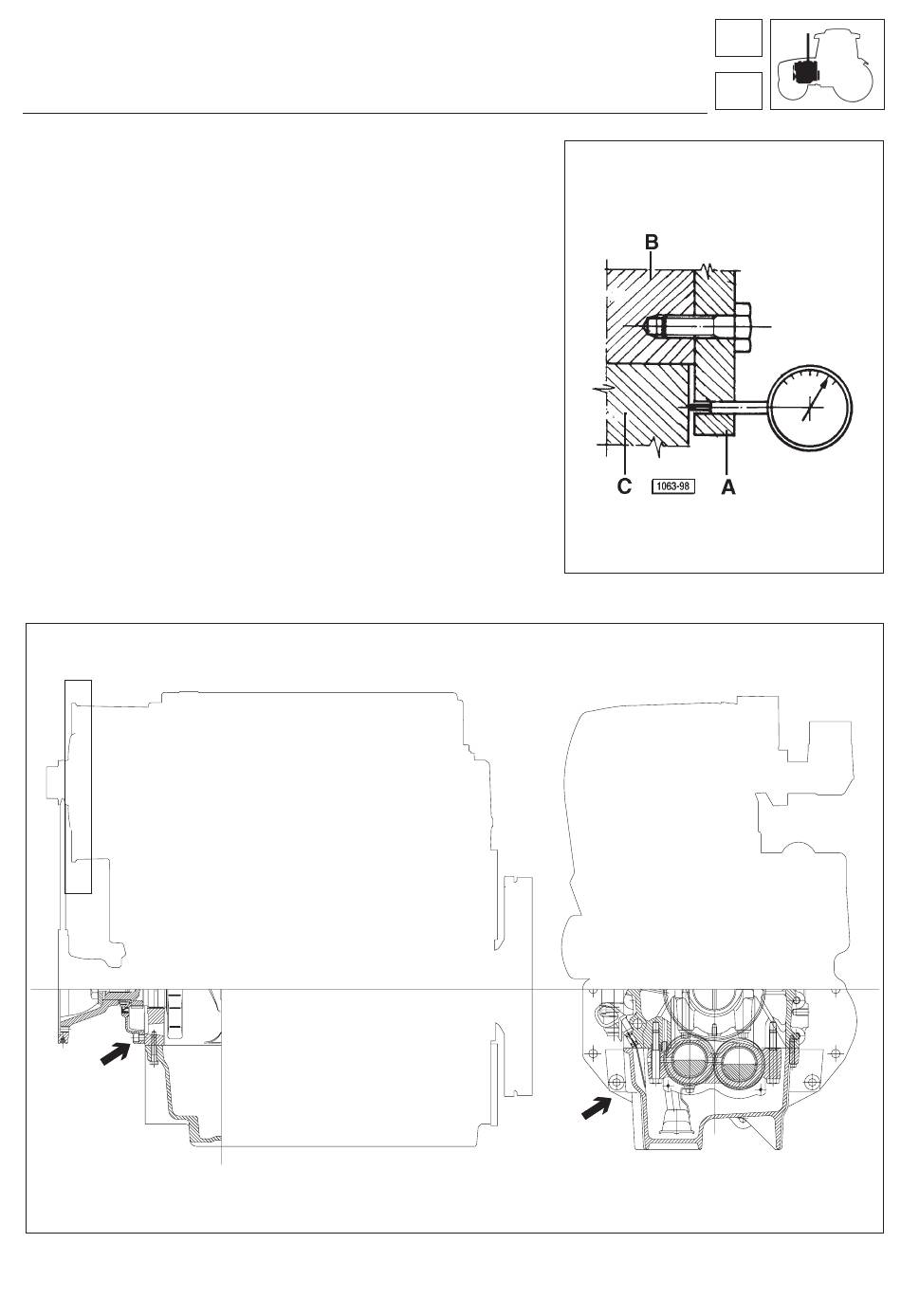

Fig. 4 – Points de mesure de la différence de cote entre le plan avant du carter d'huile et du bloc-moteur.
Moteur
1
15
Graissage
Fig. 3 - Mesure de la différence de cote entre le
plan du carter à huile et le bloc-moteur.
55
