Vilebrequin (arbre moteur)

Vilebrequin en fonte à graphite sphéroïdal.
Toutes les interventions sur le vilebrequin doivent être effectuées
en respectant les règles suivantes:
1 - Contrôle au métalloscope du 100% des pièces; cri -
ques non admises.
2 - Pendant la rectification, le vilebrequin devra tourner
de préférence dans le sens opposé de celui de fonction-
nement; toutefois, sa rotation dans le même sens est ad -
mise. Pendant le polissage, le vilebrequin doit tourner
exclusivement dans le même sens que celui de fonction -
nement.
Les surfaces doivent être polies et exemptes de toutes
rayures d'usinage.
N.B.: Les tolérances de rectification sont reportées à la
page 33.
3 - Les trous de graissage de Ø6 mm doivent être évasés
avec un rayon de 1,5 mm et ne présenter aucune rayure.
4 - Arrondir tous les angles vifs.
5 - Le vilebrequin (muni de couronne, dans le cas de 4
cylindres) et l'axe Ø12 mm, doit être équilibré dynami-
quement et statiquement. Équilibrage maximum admis-
sible sur les paliers d'extrémité 150 g/cm.
6 - Avant le montage, dégraisser et nettoyer soigneuse -
ment le vilebrequin et les trous de graissage.
Moteur
1
12
Vilebrequin

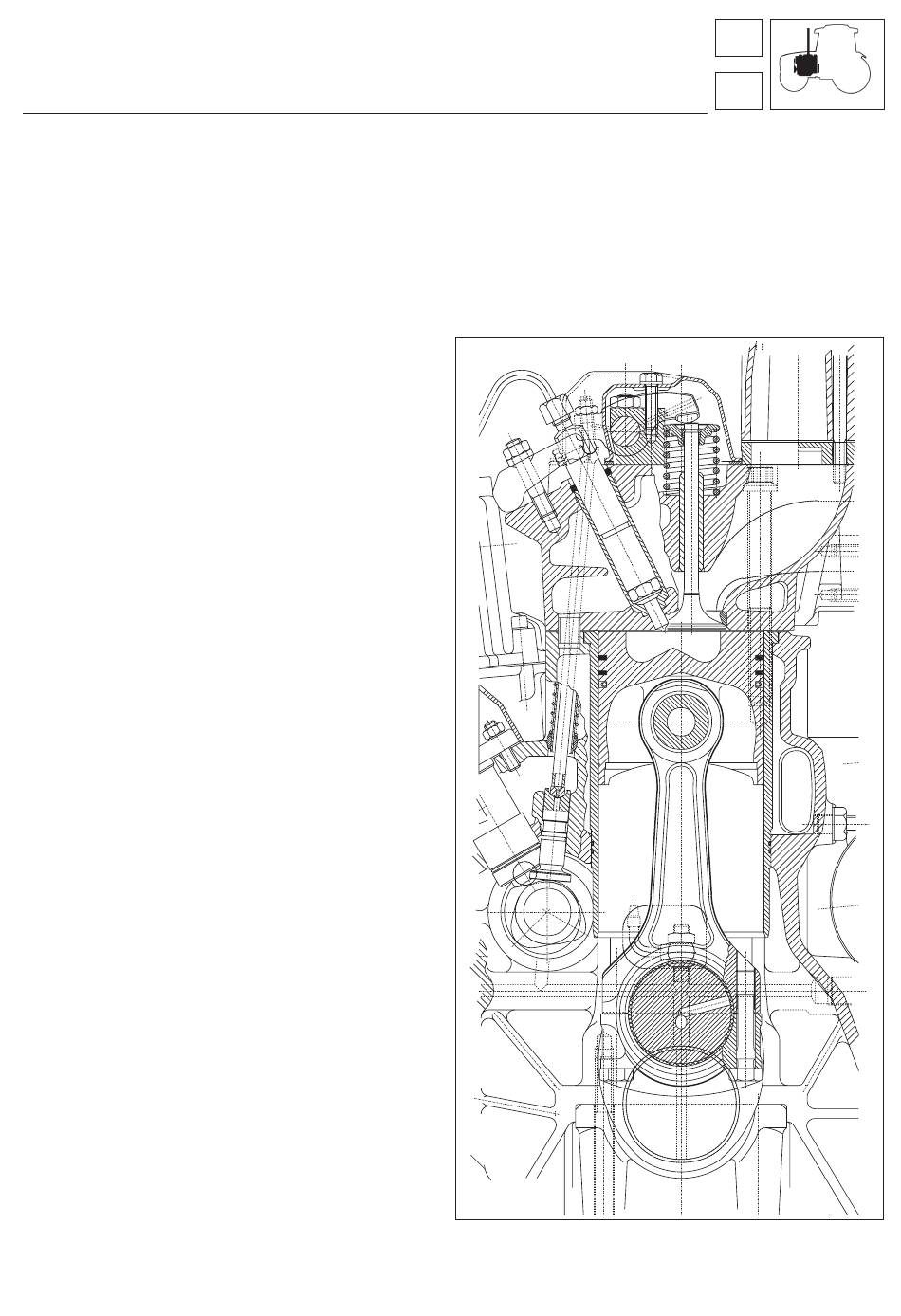

Fig. 11 - Section arbre vilebrequin du moteur à 4
cylindres.
