Réglage de la P.d.F. AUTOMATIQUE
1 - Débloquer le relevage.
2 - Placer les bras de relevage à la hauteur désirée en utilisant les commandes extérieures de MONTÉE/DESCENTE.
3 - Appuyer sur l'interrupteur P.d.F. AUTO.
4 - Appuyer sur le poussoir d'activation de la P.d.F. pendant 10 s environ.
La hauteur sélectionnée devient la limite maximale de fonctionnement de la P.d.F..

Commande manuelle d'urgence du relevage

En cas de panne du système électronique, il est possible de commander également le relevage en agissant ma -
nuellement sur les poussoirs mécaniques situés sur les électrovalves du distributeur hydraulique du relevage (voir
figure ci-dessous). Cette manoeuvre ne doit se faire qu'en cas d'urgence et avec le moteur tournant à bas régime.
Relâcher la commande avant que les bras de relevage atteignent la hauteur de monté maximale étant donné que
cette manoeuvre procure l'exclusion de l'intervention de l'arrêt mécanique aussi bien du capteur de position.

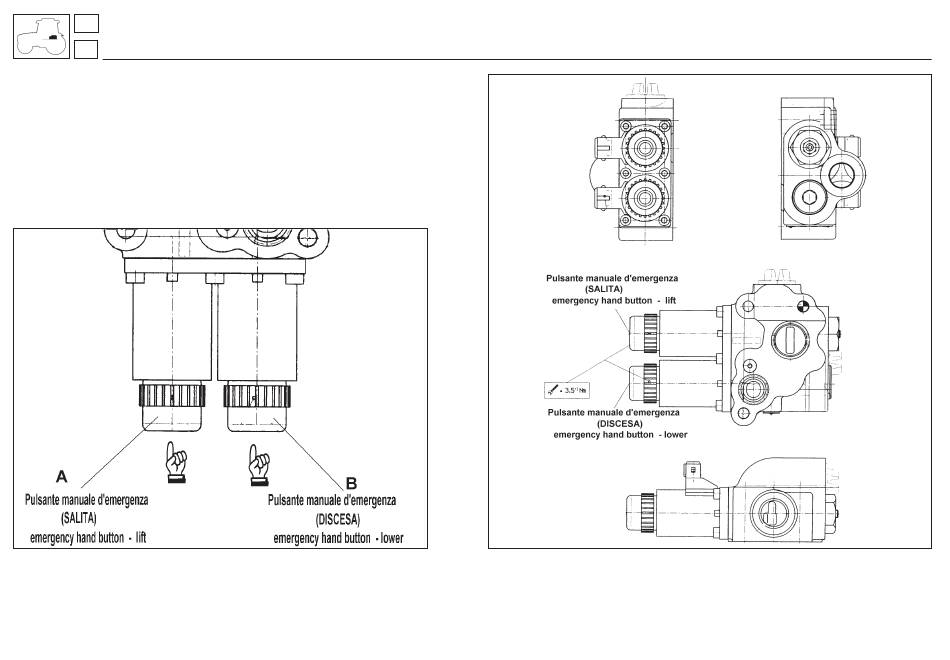

Fig. 6 – Poussoirs manuels d'urgence.
(DISTRIBUTEUR HYDRAULIQUE
Positionné sur le couvercle du relevage)
264
A - Montée
B - Descente
Fig. 7 – Schéma des dimensions du distributeur hydraulique.
Distributeur hydraulique du relevage à commande électrique
Ce distributeur est du type à centre ouvert et comporte deux électrovalves pour la montée et la descente des bras de relevage.
Les deux électrovalves sont commandées directement par la centrale électronique.
Il est recommandé de ne pas connecter directement les électrovalves à une source d'énergie électrique pour éviter de les
détériorer irrémédiablement.
