· ARBRE DE MARCHE ARRIÈRE

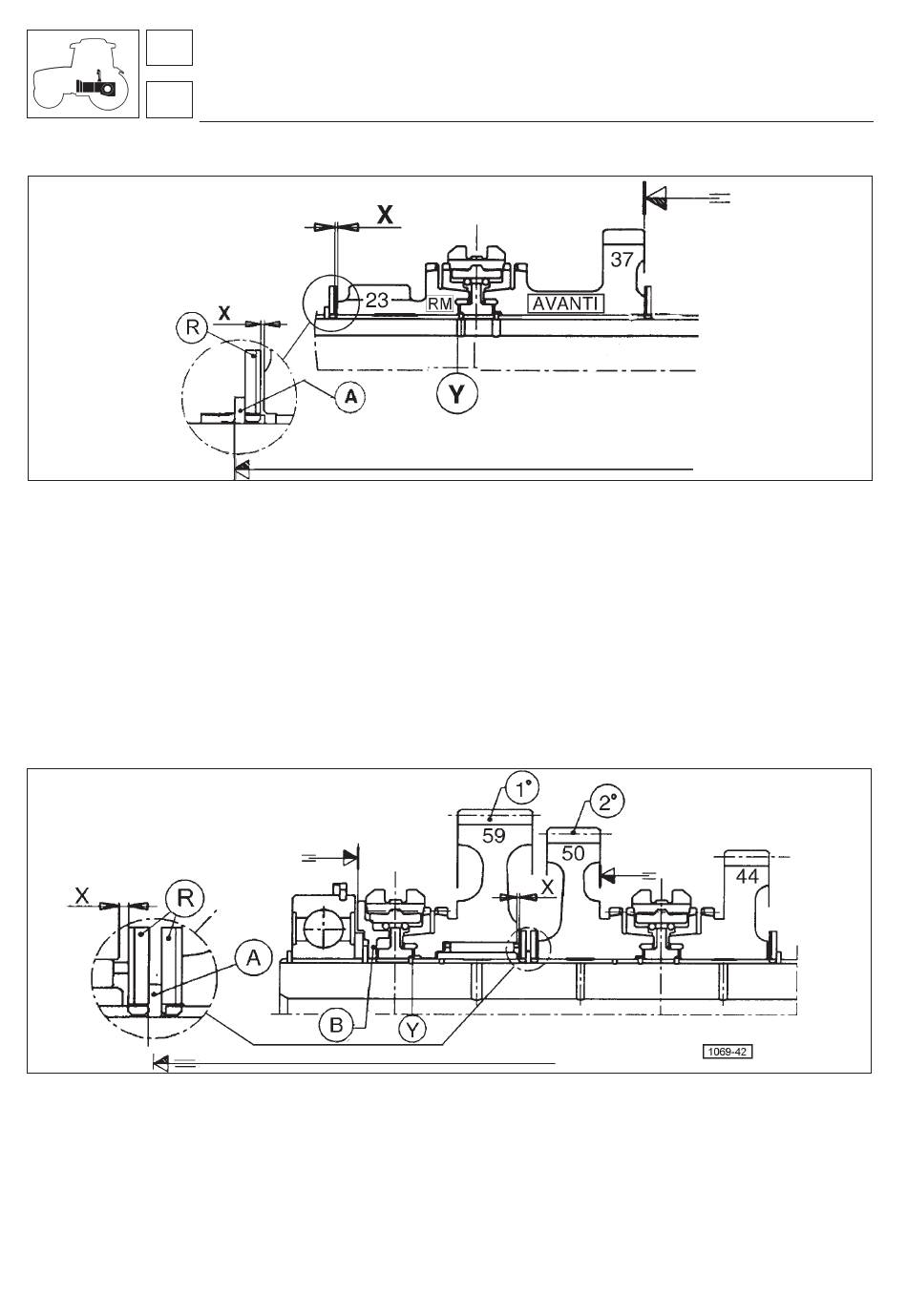

Réglage du jeu du pignon des vitesses arrière monté sur l'arbre inverseur
Déterminer le jeu X de 0,15 ¸ 0,30 mm du pignon des vitesses arrière (z=23) en montant la rondelle d'appui R adéquate
parmi celles disponibles :
cod.
Le jeu X doit être mesuré, à l'aide d'une jauge d'épaisseur, en poussant le pignon des vitesses avant (z=37) dans le
sens indiqué par la flèche jusqu'à amener le synchroniseur en butée au point Y et le circlip A en butée comme
représenté dans le détail.
· ARBRE SECONDAIRE 1
Réglage du jeu du pignon de 1
Déterminer le jeu X de 0,15 ¸ 0,30 mm du pignon de 1re vitesse (z=59) en montant la rondelle d'appui R d'une
épaisseur adéquate parmi celle disponibles:
cod.
Le jeu X doit être mesuré, à l'aide d'une jauge d'épaisseur, en poussant l'entretoise B dans le sens indiqué par la flèche
jusqu'à amener le synchroniseur en butée au point Y tout en maintenant poussé simultanément dans le sens indiqué
par la flèche le pignon de 2e vitesse (z=50) au contact du circlip A.
170
Vitesses
Boîte de vitesses
contact avec le seeger pendant le relevé de la valeur X
008.0251.0 010.0629.0
ére
VITESSE
contact avec le seeger pendant le relevé de la valeur X
ére
vitesse (z=59)
008.0251.0 010.0629.0
010.0630.0 010.0631.0
010.0630.0 010.0631.0
010.0632.0
010.0632.0
