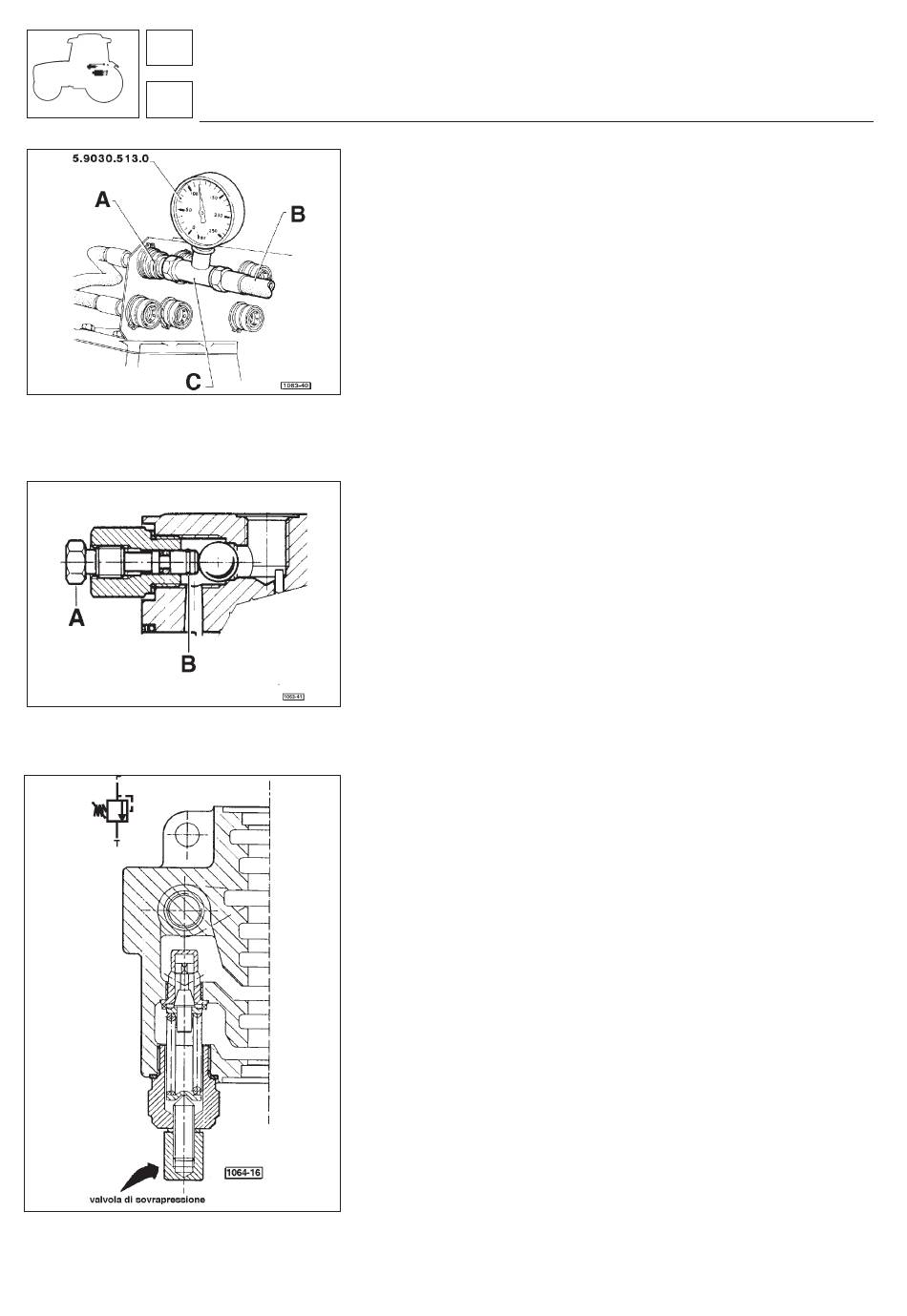

Fig. 3 - Contrôle de la pression d'utilisation des
distributeurs hydrauliques.
A – Raccord rapide
B – Tube de commande de l'outil
C – Raccord en T
Fig. 4 - A vis pour la conversion du distributeur
de double à simple effet, B circlip de maintien de
la vis.
Fig.5 - Coupe longitudinale du distributeur à 4 - 6
voies.
362
Installations
Circuits auxiliaires
Contrôle du tarage du clapet de surpression
La taratura della valvola di sicurezza deve essere sempre di 190
bar. Le contrôle s'effectue en appliquant le manomètre
5.9030.513.0 à une voie des distributeurs auxiliaires et en
actionnant le levier respectif. Si la valeur lue sur le manomètre
n'est pas celle correcte, agir sur le clapet de surpression indiqué
dans les figures des pages 360 et 361.
NOTA: Ce clapet a pour fonction de maintenir la pression du
circuit du relevage hydraulique au-dessous d'une valeur de
sécurité, fixée comme décrit plus haut, à 190 bars.
Contrôle de la pression d'utilisation
Pour mesurer la pression d'utilisation d'un outil relié aux
distributeurs hydrauliques auxiliaires, procéder de la façon
suivante:
— Brancher un raccord en T entre le raccord rapide A et le tube B
de commande de l'outil.
— Fixer sur le raccord en T le manomètre 5.9030.513.0.
— Mettre en route le moteur, serrer le frein de stationnement par
mesure de sécurité et actionner le distributeur de commande
de l'outil.
— La lecture du manomètre fournit la pression d'utilisation
régnant dans le circuit.
La pression d'utilisation est fonction du poids de l'outil relié. En
régle générale, cette pression ne devrait pas dépasser 150
bars.
Transformation des distributeurs de double à
simple effet
(voir fig. 4).
Pour des exigences particulières de travail, il est possible de
transformer à "simple effet" les distributeurs travaillant à "double
effet".
Pour effectuer la transformation de double à simple effet, il faut
desserrer la vis A de 4¸ 5 tours en maintenant bloqué le raccord.
NOTA: Après avoir desserré la vis, il est conseillé de la dévisser
manuellement pour éviter qu'en la forçant le circlip de maintien B ne
sorte de sa gorge; si, par contre, le circlip sort de sa gorge, il
tombera dans la canalisation hydraulique du relevage avec pour
conséquence d'empêcher le fonctionnement normal de ce dernier.
Vice-versa, en serrant à fond la vis A, on obtient la transformation
de simple à double effet.
Contrôle de la surface des tiges du distributeur
Contrôler que la surface rodée des axes des distributeurs ne
présente de rayures ni de traces d'usure.
.
(voir fig. 3)
