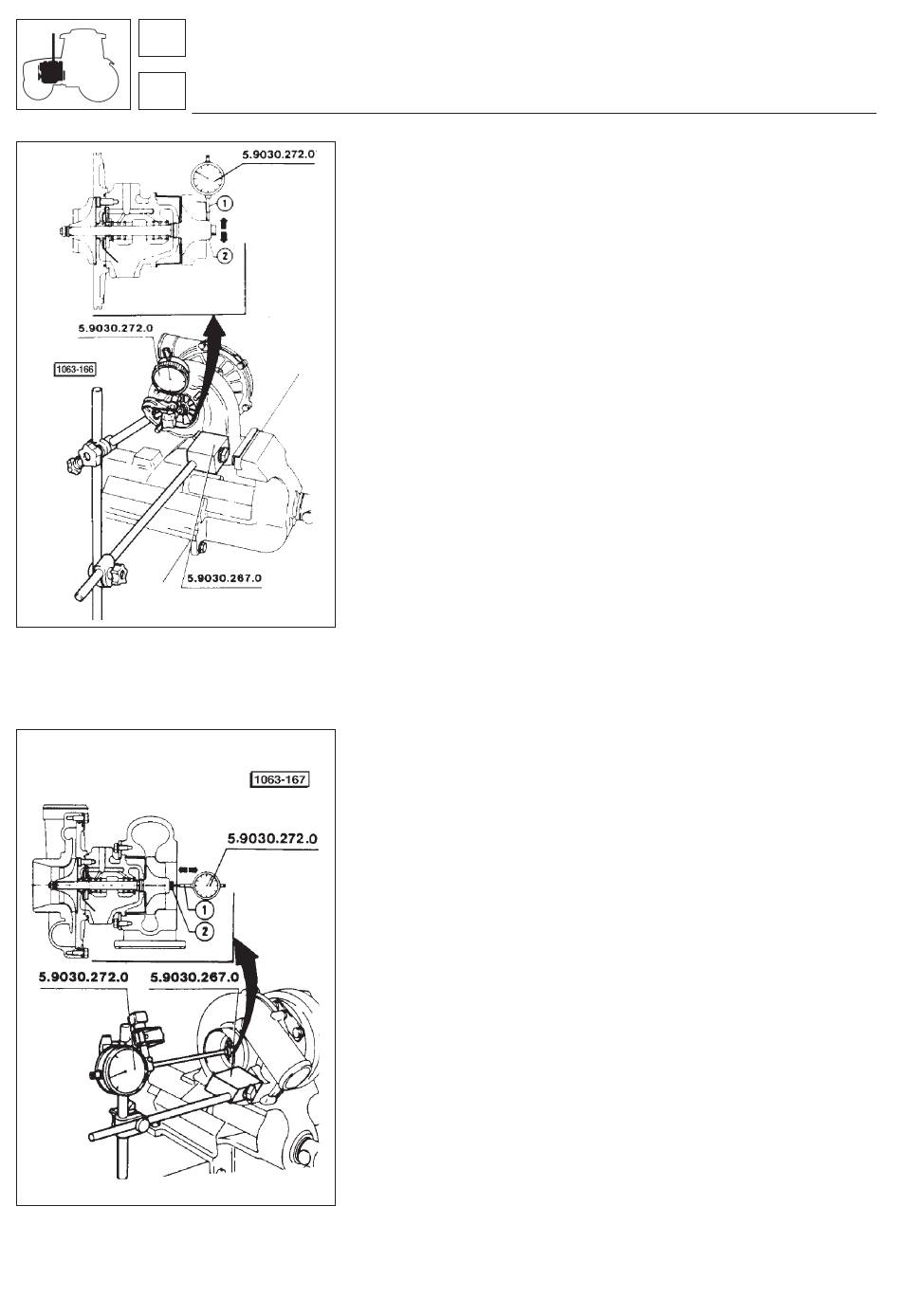

Fig. 6 - Contrôle du jeu radial de l'arbre rotor.
Fig. 7 - Contrôle du jeu axial de l'arbre rotor.
90
Moteur
Admission - échappement
Contrôle du jeu radial du rotor - côté turbine - fig. 6
Placer un comparateur muni de base magnétique de telle façon
que le tâteur prenne appui sur l'arbre du rotor de l'ensemble du
turbocompresseur comme indiqué sur la figure 6.
Mettre à zéro le comparateur et appuyer sur le moyeu d'abord
vers le bas et puis vers le haut, en prenant note en même temps
des déplacements qui se produisent.
La différence des lectures donnera la valeur du jeu radial du rotor,
qui ne devra pas dépasser 0,46 mm.
Contrôle du jeu axial du rotor - fig. 7
Placer le comparateur à l'aide de la base magnétique correspon-
dante, de manière que le tâteur prenne appui sur l'extrémité de
l'arbre du rotor, comme il est aussi indiqué sur la figure 7.
Mettre à zéro le comparateur et pousser l'arbre d'abord vers la
droite et puis vers la gauche, en relevant en même temps les dé-
placements qui de produisent.
La différence entre les deux lectures donnera la valeur du jeu axial
du rotor, qui ne doit pas dépasser 0,16 mm.
Si les valeurs des jeux axial (longitudinal) et radial dépasseraient
les valeurs prescrites, procéder impérativement au démontage du
turbocompresseur et à sa révision générale (opération à effectuer
dans un atelier spécialisé).
