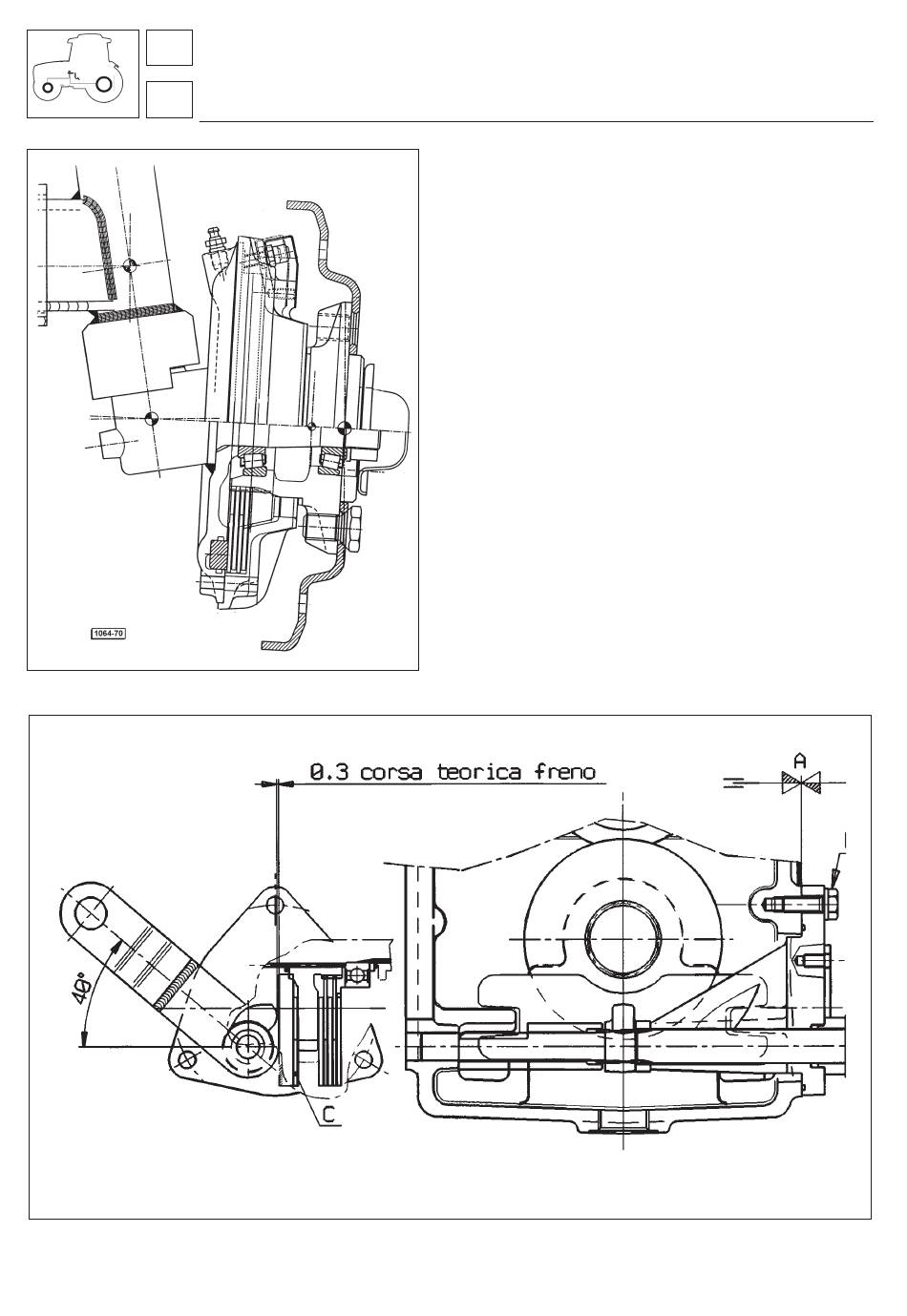

Fig. 14 - Freins avant pour essieu avant 2 RM.
Fig. 15 - Trappe d'inspection des disques de frein de stationnement.
236
Véhicule
Freins
Montage correct de la trappe d'accès aux
disques du frein de stationnement
Avant le montage du couvercle, enduire la face d'appui
du carter de boîte de PIANERMETIC 510 (comme indi -
qué en figure par le repère A), puis serrer les trois vis B in-
diquées en figure au couple de 5,8 kgm (55 Nm).
Vérifier avec le levier de commande orienté d'environ 40°
par rapport à l'axe horizontal que la course du frein est
celle indiquée en figure. Si le jeu est supérieur, remplacer
le disque C à surface freinante simple par un disque à
surface freinante double (on obtiendra un rattrapage de 1
mm de jeu). Ou bien intercaler entre le dernier et le pla -
teau de réaction une autre cale - réf. 009.9648.0 (on ob -
tiendra un rattrapage de jeu de 2mm).
Contrôle des plaques du frein de station-
nenent
Contrôler l'usure des plaques; si l'on constate que
l'épaisseur est inférieure à celle indiquée sur le tableau des
données techniques, il faudra en prévoir le remplacement.
Pour le démontage, enlever l'axe inférieure de retenue des
plaques et gagner l'accès à l'intérieur par le couvercle pla -
cé au dessous de la boîte de vitesses.
Avant le montage des nouvelles plaques, s'assurer du bon
état de la bague installée sur l'axe et la remplacer si be -
soin.
