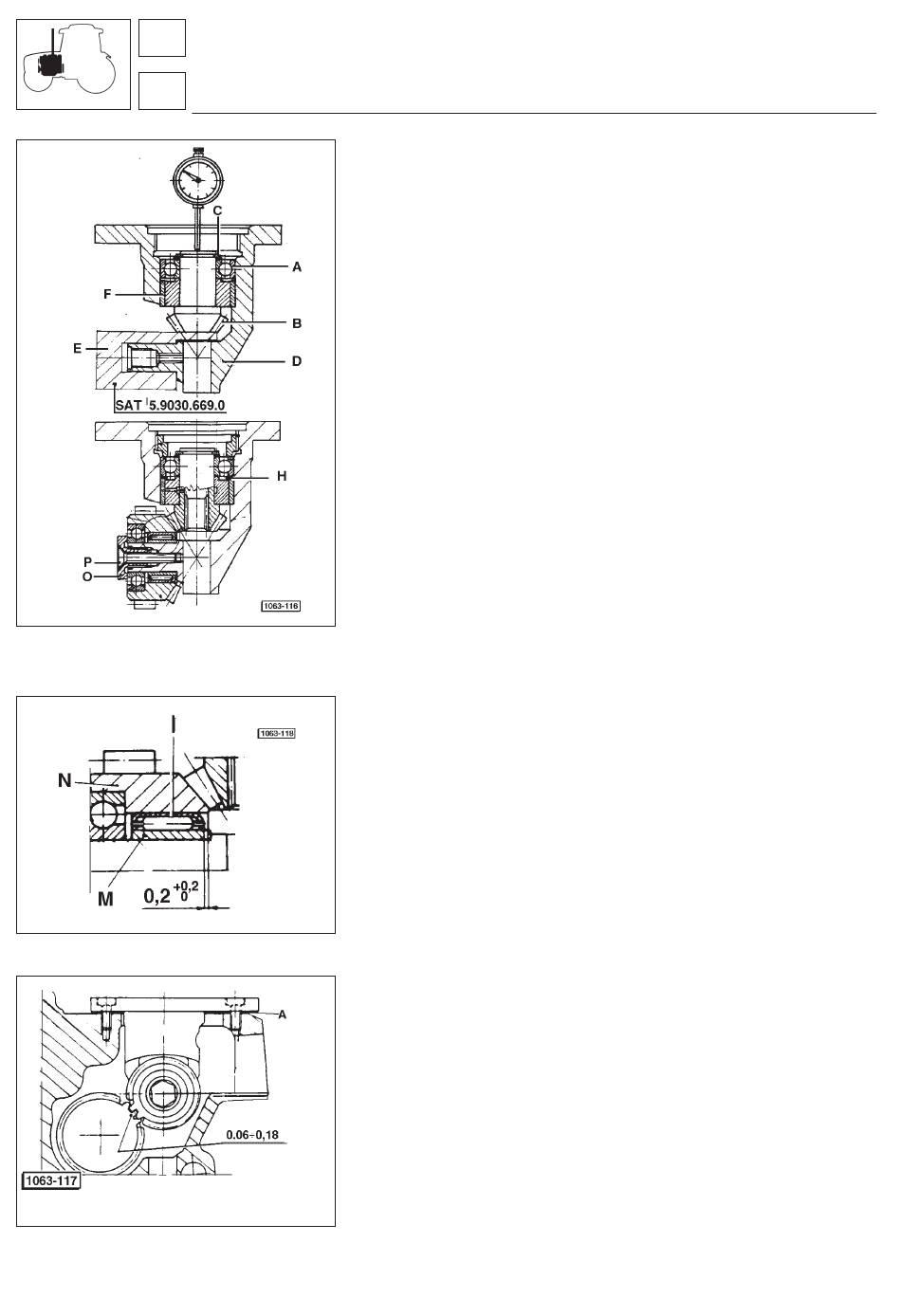

Fig. 18 - Montage du pignon et de la couronne.
Fig. 19 - Montage de la cage à rouleaux.
Fig. 20 - Montage du groupe de commande dans
le bloc-moteur.
64
Moteur
Alimentation
Groupe de commande du régulateur
Montage du pignon (fig. 18)
Prémonter le roulement A sur le pignon B en interposant un nombre
de cales C (réf. 2.1589.145.0, 2.1589.147.0,2.1589.153.0) jusqu'à
éliminer le jeu dans le paquet.
Mettre le groupe prémonté dans le support D, de sorte que la tête
du pignon prenne appui sur l'outil E, comme indiqué en figure 18.
Appliquer un comparateur en appuyant le tâteur sur l'extrémité du
pignon et le mettre à zéro.
Enlever l'outil précédemment appliqué et pousser le pignon de
sorte à faire reposer le roulement A sur la bague F, puis lire la va -
leur du déplacement sur le comparateur.
Cette valeur correspond au paquet de cales H à interposer dans la
position indiquée en figure 19.
Serrer à fond l'écrou à créneaux et le taper en trois points pour évi-
ter le relâchement.

Montage de la couronne (figg. 18 - 19)

Monter la cage à rouleaux I en la mettant dans la position indiquée
en figure.
Placer la bague M et la couronne N dans le support, et visser
l'écrou à créneaux O, de sorte qu'il produise un jeu radial entre les
dents de 0,03 ÷ 0,08 mm; serrer enfin la vis P en contrôlant en
même temps que l'écrou reste dans sa position.
Avertissement: la vis P doit être montée en appliquant une petite
quantité de Loctite 270.
Montage du groupe de commande dans le mono -
bloc (fig. 20)
Placer un nombre de garnitures A (réf. 065.2560.0 ) figure 22 de
façon qu'il ait un jeu de 0,06 à 0,018 mm entre les dents des en -
grenages de commande du régulateur.
Il est de toute façon indispensable monter au moins une garniture.
