B Raccord de tuyau

de refoulement

C Tuyau d'alimentation

D Collier de serrage

H Entretoise

I Bague d'étanchéité

L Piston moyen

N Bague d'étanchéité

Q Bague d'étanchéité

S Disque de soutien

U Protection

X Vis d'arrêt

K Tuyau de raccorde-

ment des pompes

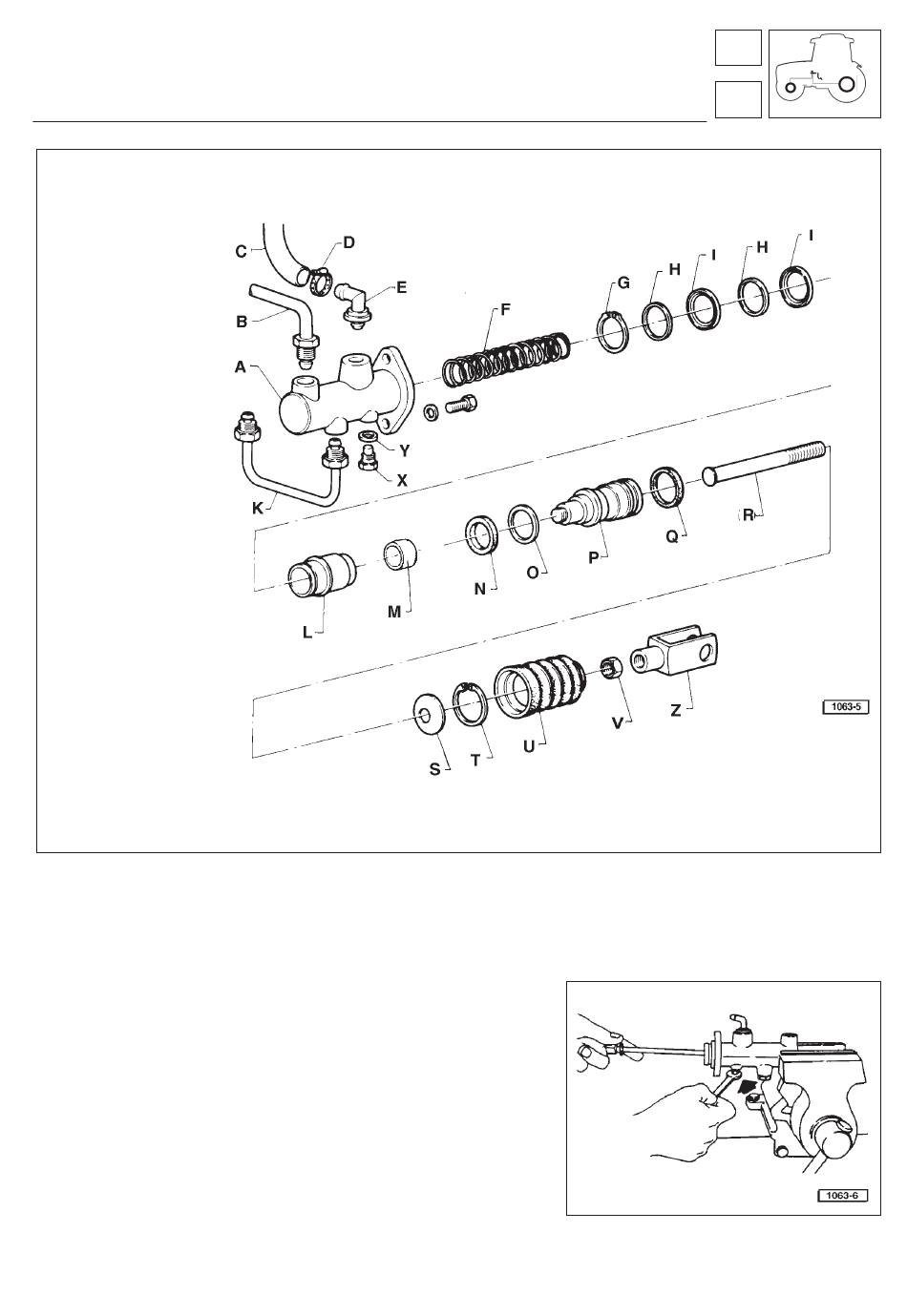

Fig. 5 - Pièces composant l'ensemble de pompe.

— Assurer qu'à l'intérieur du cylindre de pompe et sur les pistons

il n'y ait aucune trace de rayure ou de rouille. Les remplacer si

— Contrôler l'état d'usure du cylindre et des pistons. Si on re -

marque un jeu excessif, remplacer l'ensemble complet du cy -

lidnre ou des pistons.

— Vérifier les conditions des bagues d'étanchéité et de la protec -

tion pare-poussière, substituer tout composant n'étant plus in -

— Examiner tous les compartiments, les ouvertures et les passa-

ges internes de la pompe et veiller à ce qu'il se présentent pro-

pres et sans corps étrangers.

— Veiller à ce que les ressorts ne soient pas relâchés ou défor -

més. Les remplacer si nécessaire.

Fig. 6 - Vis d'arrêt des pistons.
