Réducteur épicycloïdal
Démontage du moyeu
Déposer les 6 vis CHc A de fixation du couvercle B du moyeu et le
couvercle.
Ne pas oublier de disposer un récipient d'une contenance suffi -
sante sous le réducteur pour recueillir l'huile.
REMARQUE : utiliser toujours un marteau ou un mandrin tendre
pour taper sur des pièces en métal ferreux.
Desserrer les 6 vis C de fixation du flasque D du réducteur et dé-
poser le flasque.
À l'aide d'un petit levier, agir comme le montre la figure pour dépo-
ser le moyeu du flasque de frein I.
Déposer les 3 axes H et dégager ensuite les 3 satellites munis de
leurs roulements à rouleaux.
Remontage
Placer les satellites E muni de leurs roulements F dans le por-
te-satellites en orientant les dents du satellite vers le centre du
moyeu ;
Faire coïncider les dents du satellite et de la couronne sans les dé-
tériorer lors de leur mise en place dans le boîtier externe.
Plaquer le moyeu contre le flasque de frein I, positionner le fla -
sque D en le fixant au moyen des 6 vis C.
REMARQUE : en cas de remplacement nécessaire du joint de
moyeu, le positionner correctement dans son logement à l'aide
d'un outil approprié comme le montre la figure 8.
N.B. : La couronne du réducteur doit être montée à sec dans le jo-
int sans application de lubrifiant sur la surface.

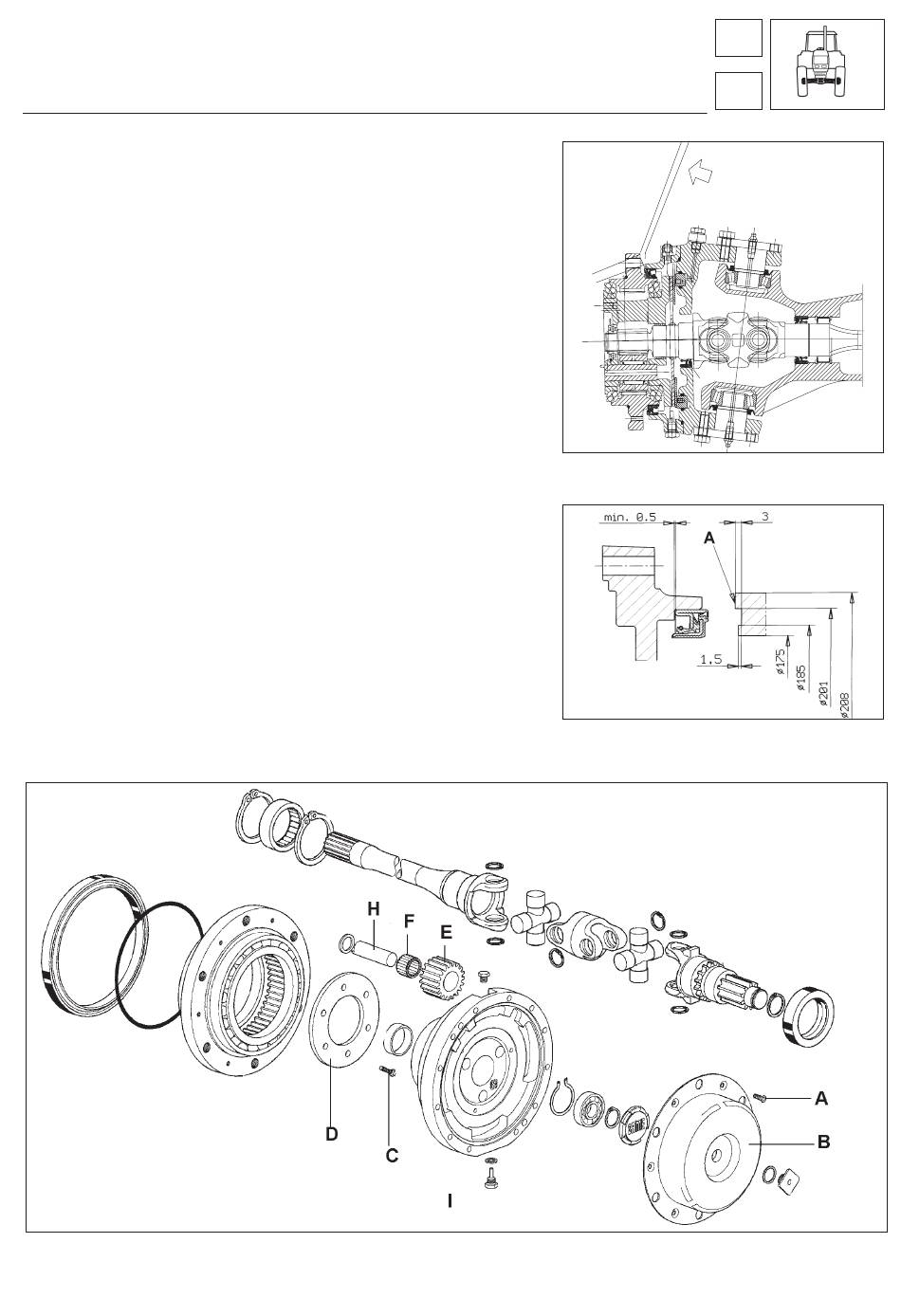

Fig. 10 – Éléments constitutifs du demi-arbre de roue et du moyeu avant.
Ponts - essieux
Pont avant 4RM
Fig. 8 – Démontage du moyeu.
Fig. 9 – Montage du joint du moyeu.
A - Butée de référence sur le flasque.
