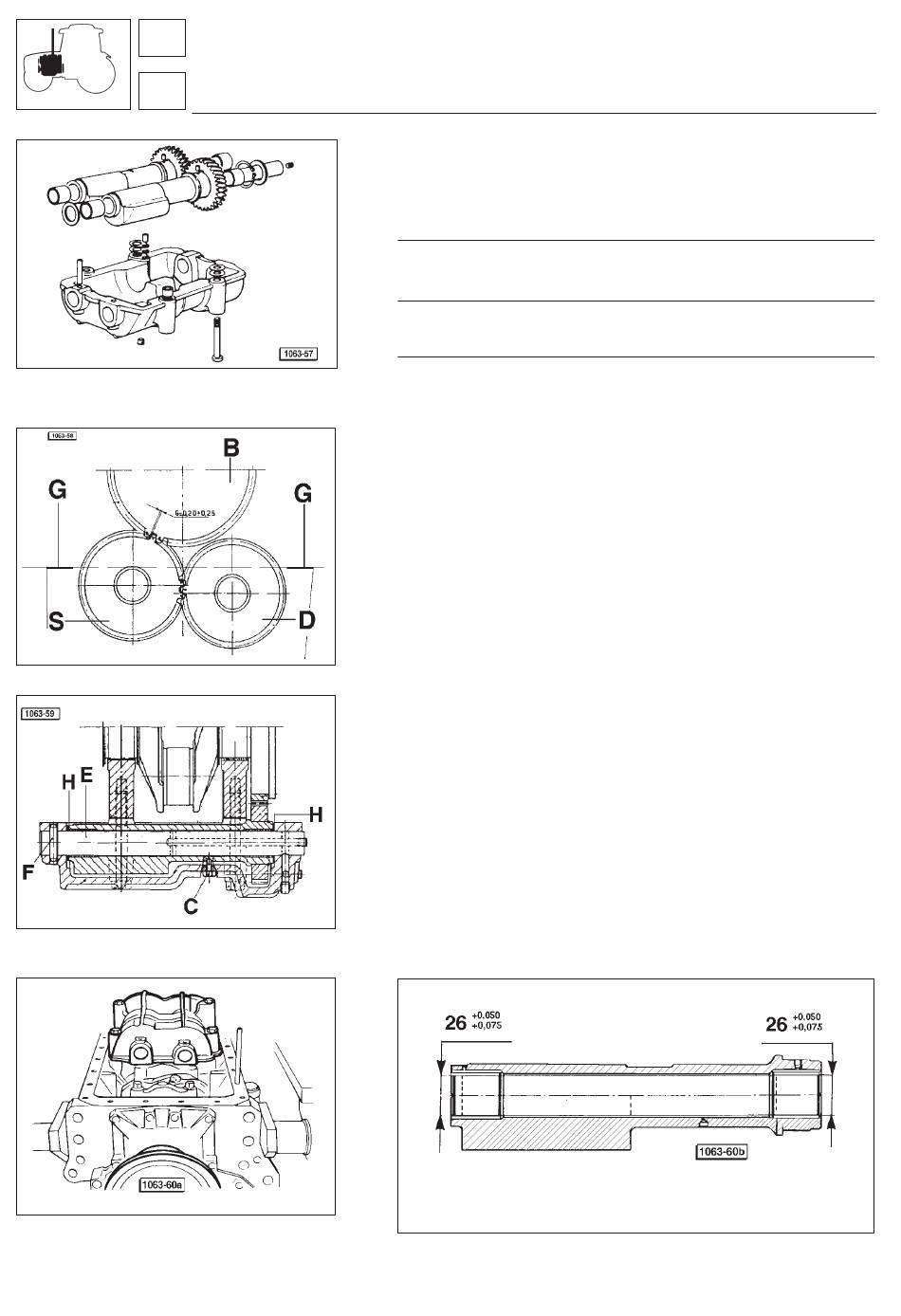

Fig. 37 - Pièces composant l'ensemble des mas -
ses d'équilibrage.
Fig. 38 - Ensemble des masses d'équilibrage.
Fig. 39 - Vue en coupe des masses d'équilibrage.
Fig. 40 - Masses d'équilibrage montées sur le
moteur.
44
Moteur
Vilebrequin AGROCOMPACT 70F4 - F80 - F90
Masses d'équilibrage pour moteur à 4 cylindres
Caractéristiques
jeu axial des masses
jeu d'engrènement entre les dents
des masses et celles de la couronne
du vilebrequin
diamètre nominal de la bague
usure maxi
Contrôles
Contrôler les conditions de la surface interne des bagues des
masses d'équilibrage. S'assurer que le diamètre interne ne dé -
passe pas la valeur prescrite; les remplacer le cas échéant.
Après emmanchement de la bague prévoir l'alésage suivant les
cotes indiquées au tableau.
Montage et calage
Placer la masse, marquée par la lettre S, dans le logement de son
propre support, puis placer également la masse, marquée par la
lettre D, de telle sorte que, les dents burinées coïncident comme
indiqué en figure.
Monter les pivots E, et insérer les rondelles d'épaulement H.
S'assurer que le jeu axial des masses soit de 0.1 ÷ 0,43 mm.
Compléter le montage en fixant les pivots au moyen des goupilles
F, et les masses par la vis C.
Monter le support avec les masses sous le bloc-moteur, de telle
sorte que, la dent burinée de la masse, marquée par la lettre S,
s'engage entre les deux dents burinées de la couronne B du vile -
brequin; puis placer un nombre de cales Gpermettant d'obtenir un
jeu de 0,20 ÷ 0,25 mm entre les dents de la couronne du vilebre -
quin et celles de la masse S.
Enlever la vis C, et bloquer définitivement les vis du support des
masses au bloc-moteur, en étalant du Loctite 242.
Fig. 41 - Montage des douilles des masses d'équilibrage.
mm 0,1 ÷ 0,43
mm 0,20 ÷ 0,25
+ 0 050 ,
mm 26
+ 0 075 ,
mm 26,150
