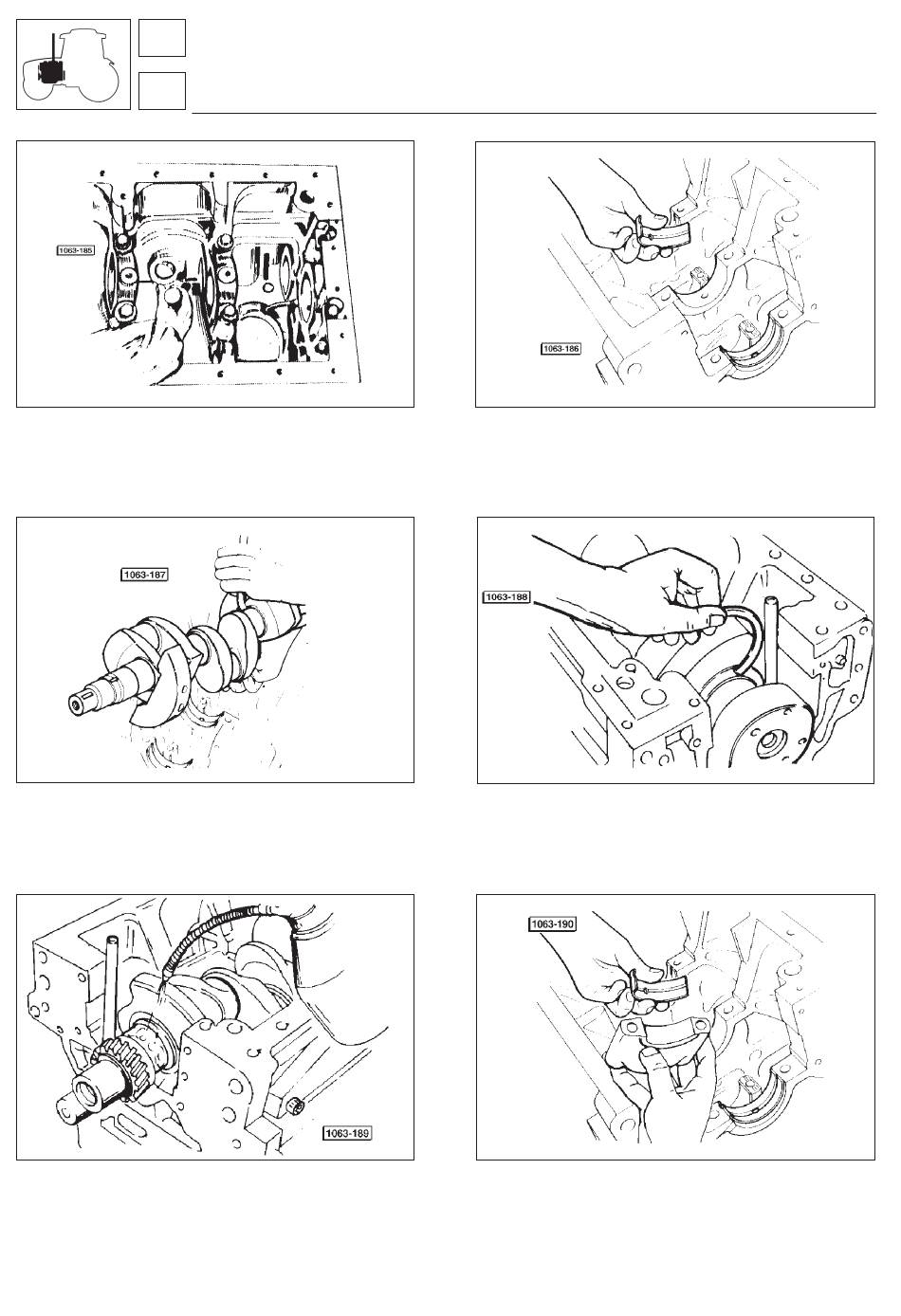

Fig. 11 - Après graissage à l'huile moteur, mettre le plaquet -
tes des poussoirs dans leurs portées au bloc-moteur.
Fig. 13 - Placer le vilebrequin dans le bloc-moteur. Pour exé -
cuter cette opération correctement il est recommandé
d'utiliser un palan.
Fig. 15 - Huiler les tourillons et les manetons du vilebrequin.
96
Moteur
Assemblage
Fig. 12 - Mettre le demi-coussinets supérieurs de vilebrequin
dans les paliers du bâti. Ces coussinets se distinguent de
ceux inférieurs puisqu'ils portent un trou de lubrification.
Fig. 14 - Placer les deux demi-joints d'épaulement du vilebre -
quin dans le palier arrière du bloc-moteur.
Fig. 16 - Placer les demi-coussinets dans les paliers. (Tous le
demi-coussinets sont munis de cliquet d'arrêt. Ce cliquet doit
s'encastrer parfaitement dans son logement).
