4
43

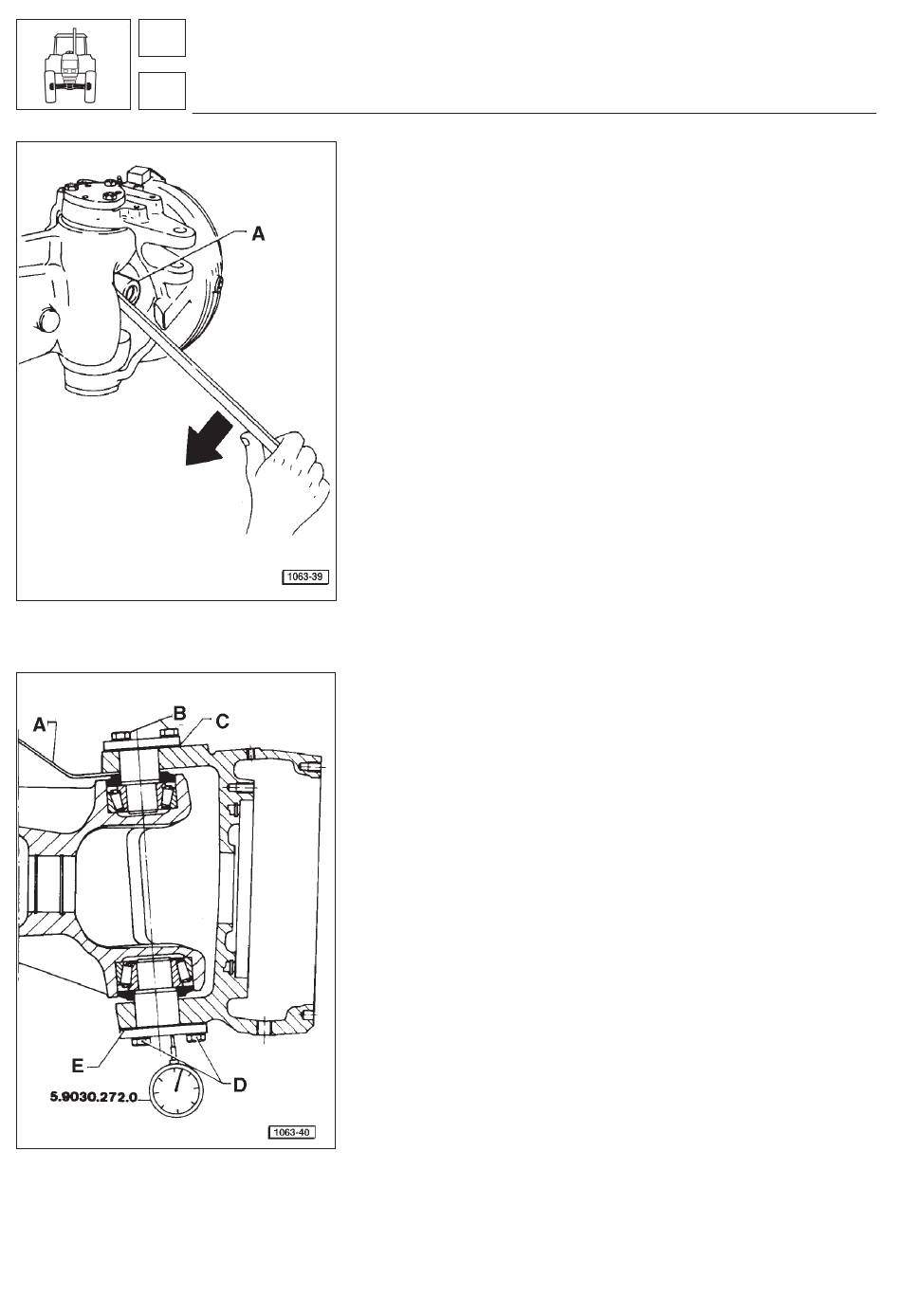

Fig. 11 – Fixation du demi-arbre pour le montage
du réducteur épicycloïdal.
A - Croisillon
Fig. 12 – Contrôle du jeu du moyeu de roue.
A - Levier
B - Vis
C - Jeux de cales
D - Vis
E - Cale de 0,5 mm
222
Ponts - essieux
Pont avant 4RM

Pour le remontage, suivre les instructions suivantes:

Freins
Remplacer les joints toriques du piston de commande et remettre
en place le pìston dans son logement avec les rainures d'huile diri-
gées vers l'extérieur.
Réducteur épicycloïdal
Monter le réducteur épicycloïdal en retenant le demi-arbre comme
le montre la figure 12 et en faisant levier sur le croisillon A vers
l'extérieur, pour éviter le déplacement vers l'intérieur du de-
mi-arbre.
Demi-arbres
Faire attention lors de la mise en place du demi-arbre à ne pas dé-
tériorer le roulement à rouleaux et le joint d'étanchéité.
Engager correctement l'extrémité du demi-arbre sur les planétai -
res du différentiel.
Vérifier ensuite la libre rotation du demi-arbre.
Fourches
Après avoir monté les roulements et les racleurs pare-poussières,
monter la fourche et les 2 axes en utilisant éventuellement un mar-
teau et serrer les vis.
Réglage de la précontrainte des roulements de la fourche
Desserrer les vis et placer sous le pivot inférieur un jeu de cales de
0,5 mm et sous le pivot supérieur un jeu de cales plus grand que
celui mesuré lors du démontage.
Dans l'épaisseur de cales à utiliser pour le réglage, il est toujours
préférable de regrouper plusieurs cales en une: par exemple, il
vaut mieux utiliser une cale de 0,2 mm plutôt que deux cales de
0,1 mm;
Fixer sur le pont le support magnétique 5.9030.267.0 avec le com-
parateur centésimal 5.9030.272.0 et placer le palpeur de ce der-
nier perpendiculairement au pivot inférieur, à proximité du centre
et procéder à sa mise à zéro;
A l'aide du levier A, comme le montre la figure 13, déplacer la four -
che complètement vers le haut et lire sur le comparateur le jeu
présent.
Desserrer les vis B et déposer les cales du jeu C de manière à an -
nuler le jeu sans avoir une précontrainte des roulements.
REMARQUE: Diminuer progressivement le jeu en répétant cha-
que fois la lecture avec le comparateur pour éviter une précontra-
inte des roulements.
Après l'annulation du jeu, déposer les cales d'une hauteur de 0,10
÷ 0,15 mm de manière à obtenir une précontrainte correcte des ro-
ulements.
Serrer les vis B et D au couple prescrit;
Le réglage correct effectué, vérifier que les roulements coniques
de l'arbre tournent librement dans leurs logements malgré la légè -
re précontrainte de ceux-ci.
Procéder au graissage des roulements des moyeux.
