REMARQUE

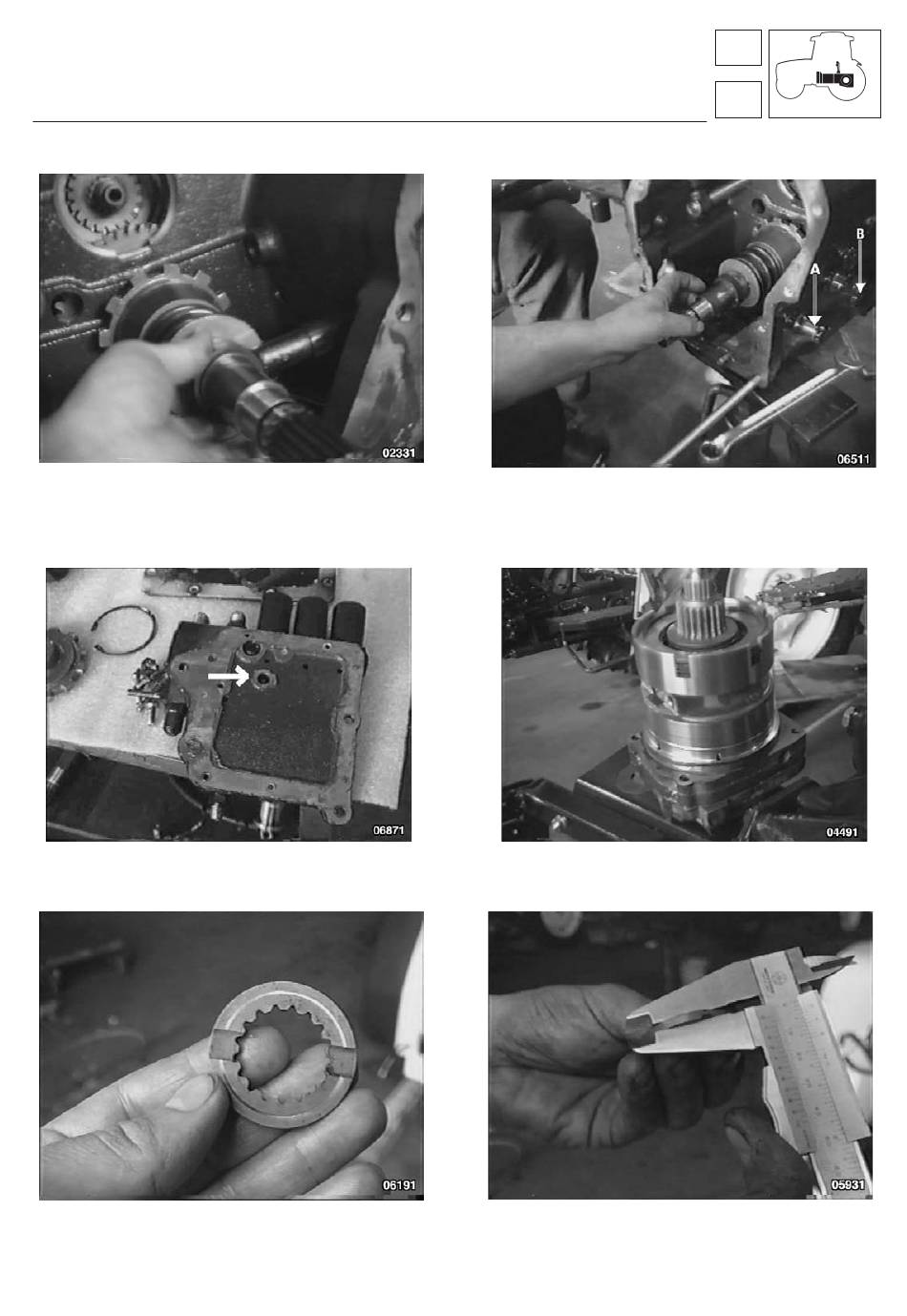

Fig. 60 - Positionnement de l'arbre pour 4 RM équipé du
système d'engagement-dégagement du pont avant. Après la
mise en place de l'arbre, raccorder le collecteur de l'huile au
moyen du tuyau de forme spéciale avec l'électrovanne de
commande placée dans le support côté droit du carter de
boîte.
Fig. 62 - Le tube de raccordement de la commande
hydraulique du pont avant doit être relié au moyen du
raccord, placé du côté extérieur, dans la position indiquée
par la petite flèche, avec le support des électrovannes.
Fig. 64 - Le réglage du jeu s'effectue en choisissant la cale
(rondelle) indiquée en figure d'une épaisseur adéquate et en
suivant les instructions fournies à la page 137.
Vitesses
Boîte de vitesses
Fig. 61 - Après la mise en place du tuyau, relier le collecteur
de l'huile en introduisant la tubulure A du côté gauche du
carter de boîte. Dans le trou B, indiqué par la flèche, doit être
placé le PICK-UP pour la mesure de la vitesse du tracteur
(voir instructions à la page 175).
Fig. 63 - Le positionnement de l'ensemble Powershift dans le
carter de boîte passe par le réglage du jeu axial de l'arbre en
prise avec le réducteur épicycloïdal.
Fig. 65 - Contrôle de l'épaisseur de la cale par un
micromètre.
