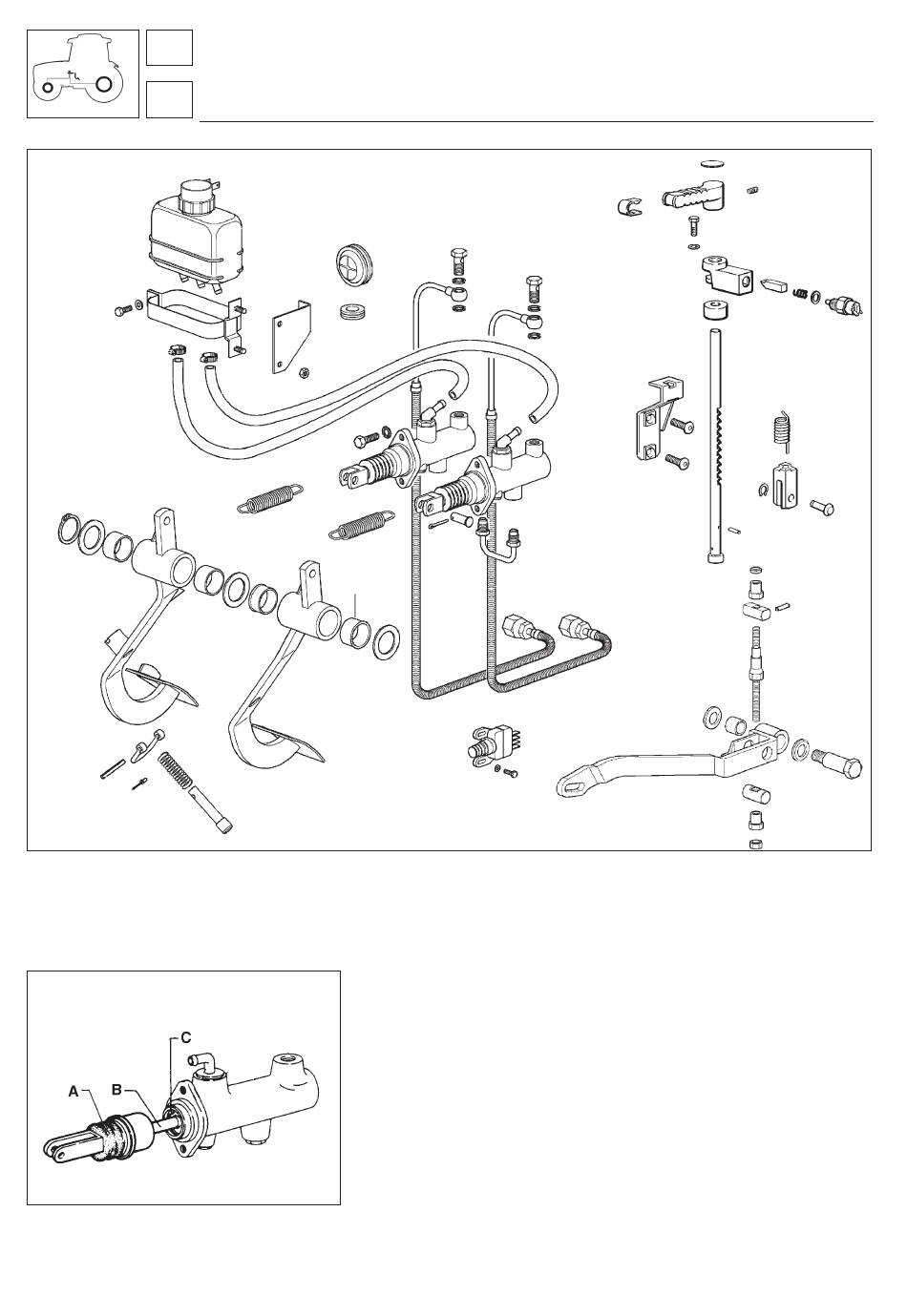

Fig. 3 – Éléments constitutifs de la commande des freins.
Fig. 4 - Commande pompe des freins
232
Véhicule
Freins

Pompe hydraulique

Démontage et contrôle
Référence à la figure 4:
— Retirer la protection A, déposer le circlip C et sortir la tige B
avec le disque de soutien.
Référence à la figure 6:
— Placer la pompe dans un étau pourvu de griffes protectrices et
en poussant un peu les pistons à l'intérieur de la pompe,
comme illustré sur la figure 6, dévisser les vis d'arrêt des pis-
tons et les sortir avec le ressort situé au-dessous.
