Assemblage du moteur

— S'assurer que tous les bouchons aient été enlevés puis nettoyer soigneusement le carter et les conduits de graissage avec
du solvant; le sécher ensuite à l'air comprimé.
— Lors du remontage, substituer tous les anneaux d'étanchéité et les joints.
— Se servir toujours d'outils appropriés, pour mieux exécuter toutes les opérations mécaniques.
— Avant le montage, graisser à l'huile moteur, les surfaces de toutes les pièces sujettes à un mouvement relatif.
— Pour certaines pièces, il faut utiliser de la graisse appropriée pour les maintenir dans leur position et pour rendre le montage
plus facile.
— Veiller en particulier au sens de montage de certaines pièces, en faisant référence aux vues éclatées, illustrées sur les figu -
res.
— NOTE: Avant le remontage du monteur, procéder à la lubrification des pièces suivantes:
— cylindres (sur la paroi interne);
— pistons;
— arbre moteur (sur les tourillons et sur les manetons);
— bielles (sur la bague pour l'axe de piston);
— soupapes (sur la tige ou queue);
— culbuteurs (sur la bague);
— arbre de pompe à huile;
— arbre à cames (sur les tourillons et sur les cames);
— tige de poussoir de pompe à huile et paire de pignons de renvoi.

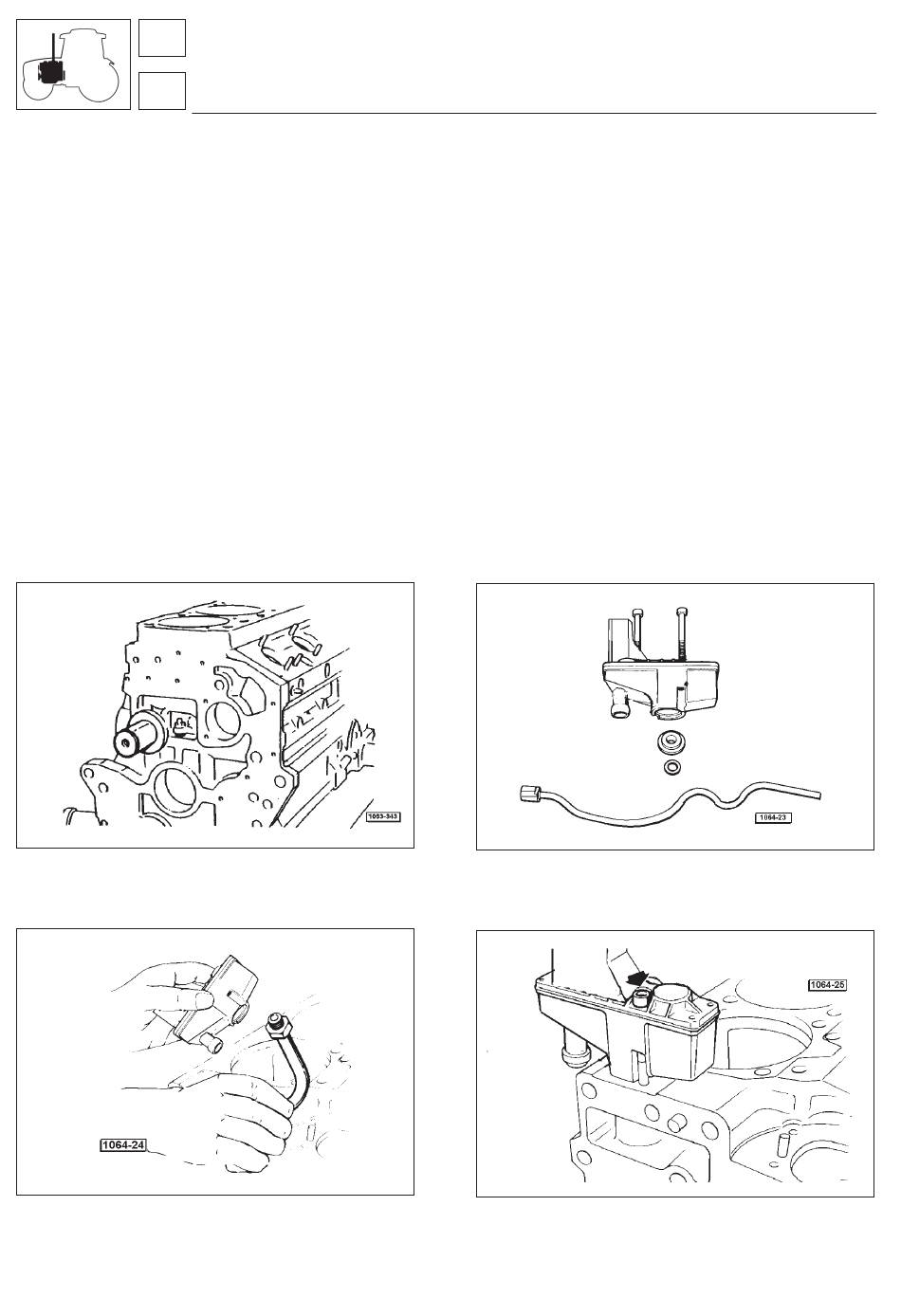

Fig. 1 - Nettoyer le bloc-moteur, monter tous les bouchons et le
placer sur bacn tournant réf. 5.9030.491.4,Mettre du pianermetic
DENSO 510 sur la partie arrière du bloc-moteur autour des bou -
chons. Monter les gicleurs comme indiqué page 22 ;
Fig. 3 - Placer à l'intérieur du bloc le tuyau de retour de l'huile
dans le moteur du dispositif d'évent.
94
Moteur
Assemblage
Fig. 2 - Pièces composant le dispositif d'évent des vapeurs
d'huile moteur
Fig. 4 - Installer sur le bloc-moteur le dispositif de décantation
des vapeurs d'huile à l'aide des deux vis spéciales.
